製品概要
機能と利点
- 車載用バージョンはAEC-Q100に適合
- 低消費電力動作
- 双方向通信
- 3V/5Vレベル変換
- 高温動作：125℃
- 高速データレート：DC～90Mbps（NRZ）
- 高精度なタイミング特性
- 高コモン・モード過渡耐圧：25kV/µs以上
詳細はデータシートをご参照ください。
製品概要
ADuM130xは、アナログ・デバイセズのiCoupler®技術に基づく3チャンネルのデジタル・アイソレータです。ADuM130xは高速CMOS技術とモノリシック・トランス技術の組み合わせにより、フォトカプラ・デバイスなどの置換品より格段に優れた性能特性を提供します。iCouplerデバイスはLEDとフォトダイオードを使用しないので、一般にフォトカプラに起因する設計の難しさを回避できます。一般的なフォトカプラにとっては、不確かな電流交換比や非直線的な伝達関数、温度や寿命の影響などが問題でしたが、iCouplerのシンプルなデジタル・インターフェースや安定した性能特性によって、こうした問題点は解消されています。これらのiCoupler製品では、外付けドライバやその他のディスクリート部品は不要です。さらに、iCouplerデバイスは信号データレートが同程度の場合、フォトカプラの消費電力の1/10～1/6で動作します。
ADuM130xアイソレータ・ファミリーは、独立した3つのアイソレーション・チャンネルをさまざまなチャンネル構成とデータレートで提供します（「オーダー・ガイド」参照）。ADuM130xの両モデルは、両側とも2.7～5.5Vの電源電圧で動作するため、低電圧システムと互換性を持ち、さらに絶縁バリアをまたぐ電圧変換機能も可能にします。 さらに、ADuM130xはパルス幅歪みが小さく（CRWグレードで2ns未満）、かつチャンネル間マッチングが優れています（CRWグレードで2ns未満）。 ADuM130xアイソレータは、他のフォトカプラとは異なり、入力ロジックに遷移がない場合およびパワーアップ／パワーダウン時に、DCを正確に維持する特許取得済みのリフレッシュ機能を持っています。
アプリケーション
- 汎用のマルチチャンネル・アイソレーション
- SPI®インターフェース／データ・コンバータのアイソレーション
- RS-232/422/485トランシーバ
- 工業用フィールド・バスのアイソレーション
- 車載システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
AN-1412: 4 mA to 20 mA Process Control Loop Using the AD5662 DAC (Rev. B)11/6/2016
-
AN-0971: isoPower デバイスでの EMI 放射制御についての推奨事項 (Rev. B)11/8/2011
-
AN-727: RS-485アプリケーションでのiCoupler®アイソレータ (Rev. 0)2/20/2011
-
AN-740: RS-232アプリケーションでのiCoupler®アイソレーション (Rev. 0)11/8/2010
-
AN-913: I²Cインターフェースのアイソレーション (Rev. 0)6/20/2007
-
AN-770: iCoupler®絶縁のCANバスでの応用 (Rev. 0)11/1/2006
-
AN-793: iCoupler®アイソレータ製品のESD / ラッチアップに関する考慮事項 (Rev. 0)11/1/2006
-
AN-825: iCoupler®アイソレーション製品での電源の考慮事項 (Rev. 0)11/1/2006
-
FAQ7/26/2017
-
安全規格認証や適合の取得状況1/28/2016
-
Inside iCoupler® Technology:ADuM347x PWM Controller and Transformer Driver with Quad-Channel Isolators Design Summary12/10/2010
-
NAppkin Note: Lowering the Power of the ADuM524x12/10/2010
-
Medical Devices Demand Stringent Isolation Techniques9/28/2006
-
PLCを構成するためのIC製品群、低消費電力／小型／低コストでより高い精度を実現8/1/2006 アナログ・ダイアログ
-
Isolation in Medical Applications7/1/2005
-
High Speed Digital Isolators Using Microscale On-Chip Transformers9/1/2003
-
イノベーションを保護する：高精度から高出力まで5/23/2022 -

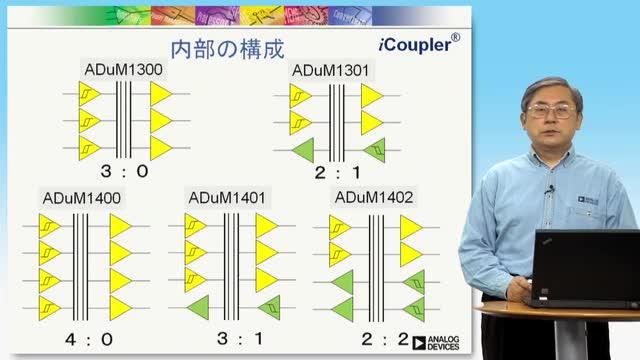

ADuM130X / ADuM140X 3ch、4ch 高速、低電力デジタル・アイソレータ11/28/2018
ツールおよびシミュレーション
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADUM1300ARW | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| ADUM1300ARW-RL | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| ADUM1300ARWZ | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| ADUM1300ARWZ-RL | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| ADUM1300BRW-RL | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| ADUM1300BRWZ | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| ADUM1300BRWZ-RL | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| ADUM1300CRW | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| ADUM1300CRWZ | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| ADUM1300CRWZ-RL | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| ADUM1300WSRWZ | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| ADUM1300WSRWZ-RL | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| ADUM1300WTRWZ | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| ADUM1300WTRWZ-RL | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| ウェハ・ファブリケーション・データ |
