ADuM341E

5.7kVrmsクワッド・デジタル・アイソレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$1.58
機能
  • 高いコモンモード過渡耐圧:180kV/µs(代表値)
  • 放射ノイズ、伝導ノイズに対する高い耐性
  • 短い伝搬遅延
    • 6.2ns(代表値)(最大10ns)(5V動作時)
  • 低い動作時消費電力:1.65mA/ch未満(1Mbps時)
  • 2.25Vから5.5Vへのレベル変換
  • 最大150Mbpsのデータ・レートを確保(5V動作時)
  • 高温動作:125°C
  • 安全性と規制に対する認定
    • UL認定:5,700Vrmsで1分間、UL 1577規格に準拠
    • VDE適合性認定(申請中)
      • DIN V VDE V 0884-11(VDE V 0884-11):2017-01
      • VIORM = 1173V peak
      • 10,000V peak強化サージ絶縁電圧
    • IEC 62368-1およびIEC 61010-1に準拠するCSA認定(申請中)
    • EN 62368-1に準拠するTÜV Süd認定(申請中)
    • GB4943.1-2022に準拠するCQC認定(申請中)
  • 絶縁バリアをまたぐ±8kV IEC 61000-4-2 ESD保護
  • 入出力ピンのESD保護:±5kV HBM
  • フェイルセーフ・オプション:ハイ(E1)またはロー(E0)
  • 16ピン、RoHS準拠、SOICパッケージ
  • 以下の製品との下位互換性
    • ADuM1400/ADuM1401/ADuM1402
    • ADuM2400/ADuM2401/ADuM2402
    • ADuM140E/ADuM141E/ADuM142E
    • ADuM240E/ADuM241E/ADuM242E
  • オートモーティブ・アプリケーション向けのAEC-Q100認証を取得
製品概要
show more Icon

ADuM340E/ADuM341E/ADuM342Eは、アナログ・デバイセズのiCoupler®技術をベースにした4チャンネルのデジタル・アイソレータです。これらのアイソレーション・デバイスは、高速CMOS技術と空芯コアを使ったバックツーバック・モノリシック・トランス技術の組み合わせによって優れた性能特性を提供し、5MbpsでCISPR 32/EN 55032クラスBの基準に適合します。5V動作時の最大伝搬遅延は10ns、パルス幅歪みは3ns未満です。チャンネル間マッチングは厳しく、最大3.0nsです。

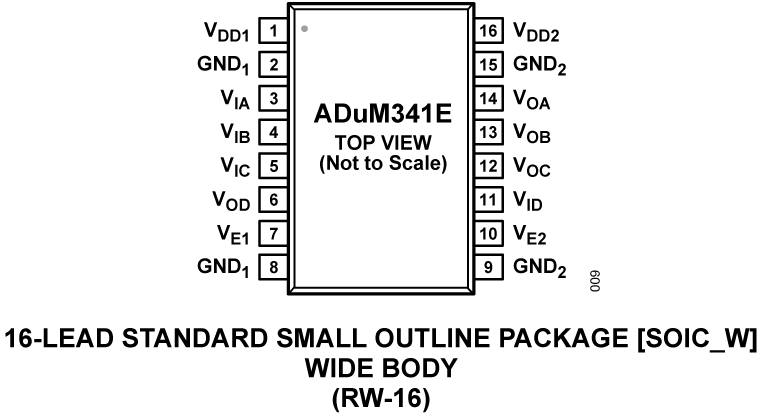

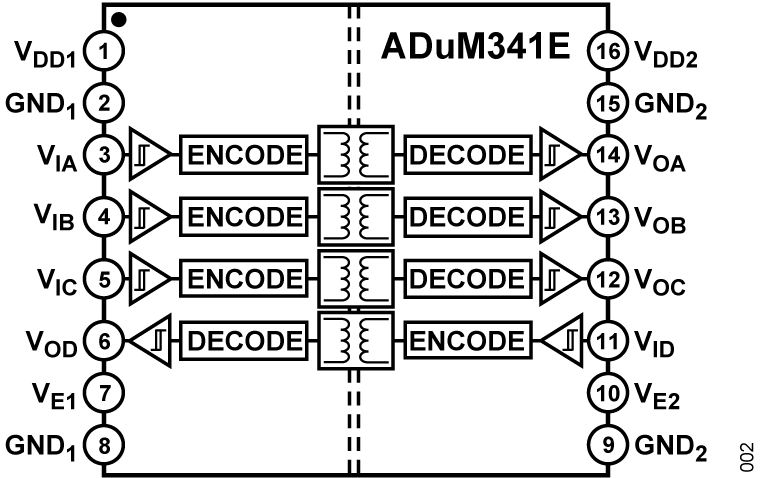

ADuM340E/ADuM341E/ADuM342Eのデータ・チャンネルは独立していて、5.7kVrmsの定格電圧に耐える様々な構成を用意しています(データシートの図26を参照)。これらのデバイスは両側とも2.25V~5.5Vの電源電圧で動作するため、低電圧システムにも使用できる他、絶縁バリアをまたぐ電圧変換機能も備えています。

2種類のフェイルセーフ・オプションがあり、入力電源が停止すると、出力が既定の状態に遷移します。

アプリケーション

  • シリアル・ペリフェラル・インターフェース(SPI)/データ・コンバータ絶縁
  • RS-485およびCAN FD(データ・レートの柔軟なコントローラ・エリア・ネットワーク)での工業用フィールド・バス・アイソレーション
  • PWMコントローラの信号絶縁
  • 汎用マルチチャンネル絶縁

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$1.58

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADUM341E0BRQZ
  • HTML
  • HTML
ADUM341E0BRQZ-RL7
  • HTML
  • HTML
ADUM341E0BRWZ
  • HTML
  • HTML
ADUM341E0BRWZ-RL
  • HTML
  • HTML
ADUM341E0WBRQZ
  • HTML
  • HTML
ADUM341E0WBRQZ-RL7
  • HTML
  • HTML
ADUM341E0WBRWZ
  • HTML
  • HTML
ADUM341E0WBRWZ-RL
  • HTML
  • HTML
ADUM341E1BRQZ
  • HTML
  • HTML
ADUM341E1BRQZ-RL7
  • HTML
  • HTML
ADUM341E1BRWZ
  • HTML
  • HTML
ADUM341E1BRWZ-RL
  • HTML
  • HTML
ADUM341E1WBRQZ
  • HTML
  • HTML
ADUM341E1WBRQZ-RL7
  • HTML
  • HTML
ADUM341E1WBRWZ
  • HTML
  • HTML
ADUM341E1WBRWZ-RL
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADUM34XEEBZ

5.7kVRMSクワッド・デジタル・アイソレータADuM340E/ADuM341E/ADuM342Eの評価

zoom

EVAL-ADUM34XEEBZ

5.7kVRMSクワッド・デジタル・アイソレータADuM340E/ADuM341E/ADuM342Eの評価

5.7kVRMSクワッド・デジタル・アイソレータADuM340E/ADuM341E/ADuM342Eの評価

機能と利点

  • ADuM340E/ADuM341E/ADuM342Eデジタル・アイソレータ・ファミリの評価を簡略化
  • 他のサポートされている16ピンSOIC_WパッケージのiCouplerデジタル・アイソレータを評価できるようにU4は未挿入
  • イネーブル制御
  • ブレッドボード/プロトタイプ・ボードでの迅速な評価のために最適化された小規模で簡単な構成
  • すべての信号の測定用に適合可能なテスト・ポイント

製品の詳細

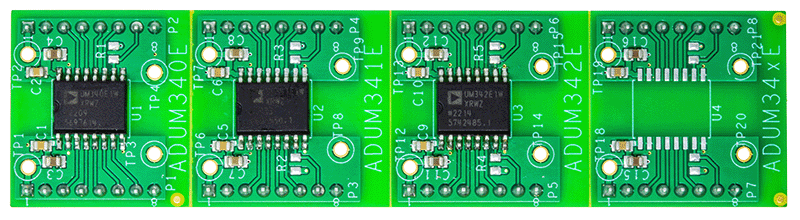

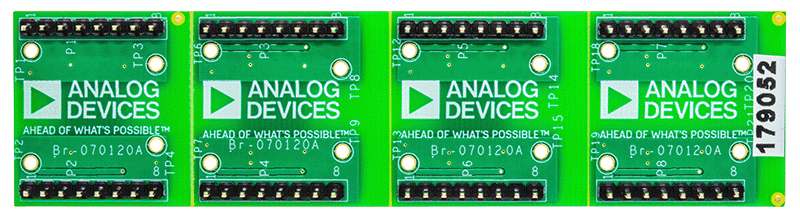

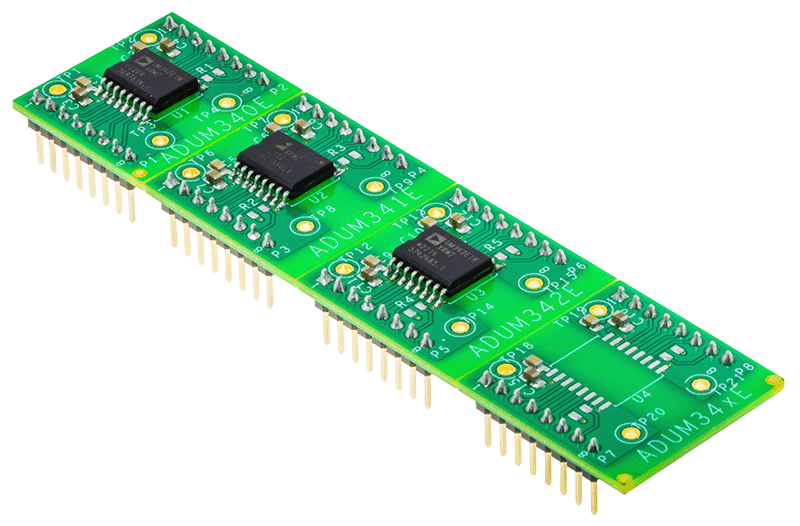

EVAL-ADuM34XEEBZ評価用ボードは、5.7kVrmsのiCoupler®デジタル・アイソレータであるADuM340E/ADuM341E/ADuM342Eファミリを簡略かつ効率的に評価できます。また、EVAL-ADuM34XEEBZボードは、未実装のU4を使用して他の複数の16ピンSOIC_W iCouplerデジタル・アイソレータも評価できます。U4はサポートされているデバイスに適したJEDEC規格の16ピンSOIC_Wパッド・レイアウトおよび配線を備えています。

EVAL-ADuM34XEEBZボードでは各コンポーネント(U1~U4)間にV字形の溝があり、ユーザはPCBをいくつかの部分に分割して、選択した特定のデバイスをブレッドボードや同様なプロトタイピング・ボード上で簡単に検査できます。U4に異なるサポート対象デバイスを実装した場合は、該当するデバイスのデータシートを参照してください。

電源と入出力はピン・ヘッダ・コネクタに直接接続するか、プロトタイピング・ボードに接続できます。

ピン・ヘッダを介してイネーブル制御を使用できます。これはデジタル入力によって設定するか、またはユーザ・ガイドの図2の回路図を参照して、VE1/VE2ピンにプルアップ抵抗を接続します。VExピンのプルアップは、デフォルトでは挿入されていません。回路図に示されている100kΩの値は、アプリケーションのニーズに応じて変更が必要になる場合があります。

EVAL-ADuM34XEEBZボードは、通常のプリント基板(PCB)設計方式に従い、絶縁バリアの両側にグラウンド・プレーンを備えています。その他の電磁干渉(EMI)またはノイズ緩和のための設計機能は、このボードには含まれていません。

テスト対象デバイス(DUT)のすべての仕様は、対応するADuM340E/ADuM341E/ADuM342Eのデータシートに記載されています。評価用ボードを使用する際は、このユーザ・ガイドと併せてこれらのデータシートを参照してください。
