AD5325

12ビットD/Aコンバータ、2.5~5.5V電源、500µA消費電流

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$7.79
特長
  • 1つの10ピン・マイクロSOICパッケージに4個の12ビットD/Aコンバータを内蔵
  • 低消費電力:消費電流600µA@5V、500µA@3V
  • パワーダウン時の消費電流:200nA@5V、80nA@3V
  • 設計で単調増加性を保証
  • 0Vにパワーオン・リセット
  • 3つのパワーダウン機能
  • ダブル・バッファ入力ロジック
  • 出力電圧範囲:0V~VREF
  • 2線式(I2C™コンパチブル)のシリアル・インターフェース
  • データ・リードバック機能/ソフトウェア・クリア機能
  • LDACピン(アクティブ・ロー)によるD/Aコンバータ出力の同時アップデート
  • 温度範囲:-40~+105℃


製品概要
show more Icon

AD5325(12ビット)は2.5~5.5Vの電圧範囲の単電源で動作し、3V電源時の消費電流が500µAの10ピン・マイクロSOICパッケージのクワッド、バッファ付き電圧出力D/Aコンバータ(DAC)です。オンチップの出力アンプは、レールtoレール出力振幅動作が可能で、0.7V/µsのスルーレート性能を備えています。

これらのデバイスでは、最大400kHzのクロック・レートで動作する2線式シリアル・インターフェースを使用します。このインターフェースは、VDD < 3.6VでSMBusとの互換性があります。複数のデバイスで同じバスを共有できます。

製品のハイライト



  • 10ピンのマイクロSOICパッケージ
  • 低消費電力、2.5~5.5Vの単電源動作
  • 3V電源時で1.5mW、5V電源時で3mWの消費電力
  • スルーレートが0.7V/µsのレールtoレール出力
  • 複数のデバイスで同じバスを共有可能
  • 電圧リファレンスを電源から生成
  • クロック・レートが最大400kHzのシリアル・インターフェースを使用
  • AD5305(8ビット)、AD5315(10ビット)とピンおよびソフトウェア互換

アプリケーション



  • 携帯型バッテリ駆動の計測器
  • デジタル・ゲインおよびオフセット調整
  • プログラマブル電圧源および電流源
  • プログラマブル減衰器
  • 工業用プロセス制御

I2C(Inter-IC)はフィリップス・セミコンダクターズ社の商標です。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$7.79

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5325ARMZ
  • HTML
  • HTML
AD5325ARMZ-REEL7
  • HTML
  • HTML
AD5325BRMZ
  • HTML
  • HTML
AD5325BRMZ-REEL
  • HTML
  • HTML
AD5325BRMZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 22, 2021

- 21_0001

Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

10 30, 2017

- 15_0176

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

5 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

AD5325ARMZ

製造中

AD5325ARMZ-REEL7

製造中

AD5325BRMZ

製造中

AD5325BRMZ-REEL

製造中

AD5325BRMZ-REEL7

製造中

2 8, 2010

- 04_0080

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

AD5325ARMZ

製造中

AD5325BRMZ

製造中

AD5325BRMZ-REEL

製造中

AD5325BRMZ-REEL7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 22, 2021

- 21_0001

arrow down

Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

10 30, 2017

- 15_0176

arrow down

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

5 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

AD5325ARMZ

製造中

AD5325ARMZ-REEL7

製造中

AD5325BRMZ

製造中

AD5325BRMZ-REEL

製造中

AD5325BRMZ-REEL7

製造中

2 8, 2010

- 04_0080

arrow down

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

AD5325ARMZ

製造中

AD5325BRMZ

製造中

AD5325BRMZ-REEL

製造中

AD5325BRMZ-REEL7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

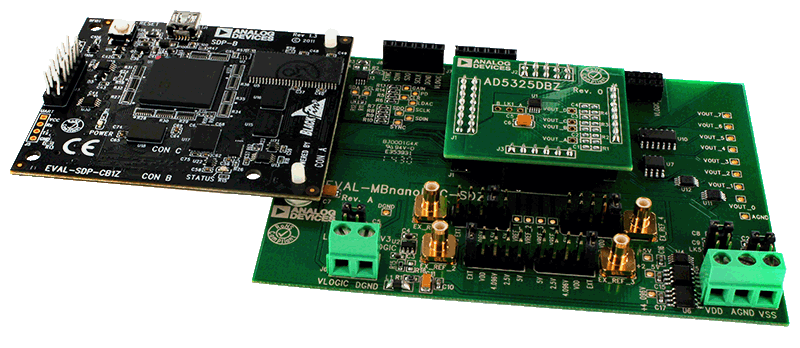

EVAL-AD5325
