ADuM2250/ADuM2251: ホットスワップ可能な、5kVのI2C用アイソレータ (Rev. 0)5/27/2008PDF516 kB
製品概要
機能と利点
- 双方向 I2C 通信
- オープン・ドレイン・インターフェース
- ホットスワップ・アプリケーションに最適
- 電流シンク機能（電流値30mA）
- 1000kHz動作
- 3.0～5.5V電源／ロジック・レベル
- ワイドボディ、16ピンSOICパッケージ・バージョン（RW-16）
- ワイドボディ、16ピンSOIC沿面距離増加バージョン（RI-16-2）
- 高温での動作：105℃
- 安全規格適合
- UL認定：1分間に5000V RMS（UL1577準拠）
- CSA部品承認通達#5A （RI-16-2 パッケージ）
製品概要
ADuM2250/ADuM2251*は、I2C®インターフェース用の双方向通信チャンネル（ラッチなし）のデジタル・アイソレータでホットスワップが可能となっています。このデバイスにより、I2C信号を単体のフォトカプラで使用する受信信号と送信信号に分割する必要がなくなります。
ADuM2250には、完全な絶縁I2Cインターフェースに対応する2本の双方向チャンネルがあります。ADuM2251は、双方向クロックを必要としないアプリケーション向けに双方向チャンネルと片方向チャンネルを1本ずつ提供します。
ADuM2250/ADuM2251はホットスワップ回路を内蔵しており、電源の入っていないカードをアクティブ･バスに挿入する際にデータ・グリッチの発生を防止します。
これらのアイソレータは、アナログ･デバイセズ社のiCoupler®チップ･スケール･トランス技術に基づいています。iCouplerの磁気アイソレーション技術は、機能、性能、サイズ、消費電力の面でフォトカプラよりも優れています。半導体回路とiCouplerチャンネルを内蔵した本製品は、小さなフォームファクタ・パッケージで完全な絶縁I2Cインターフェースを提供します。
アプリケーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

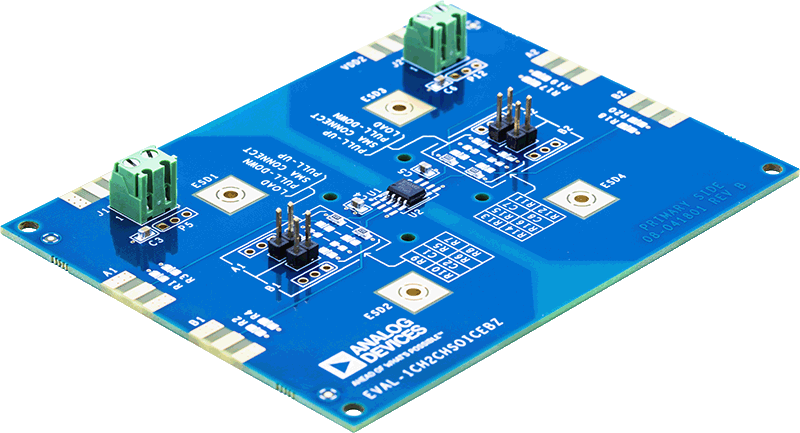

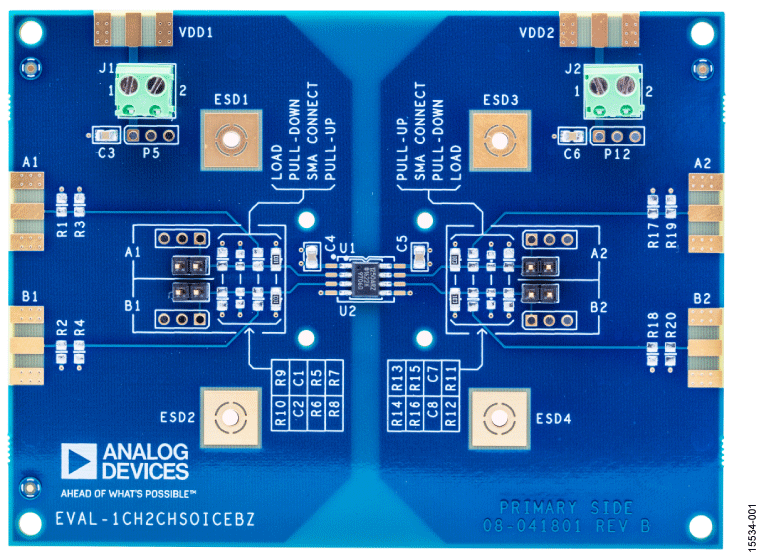

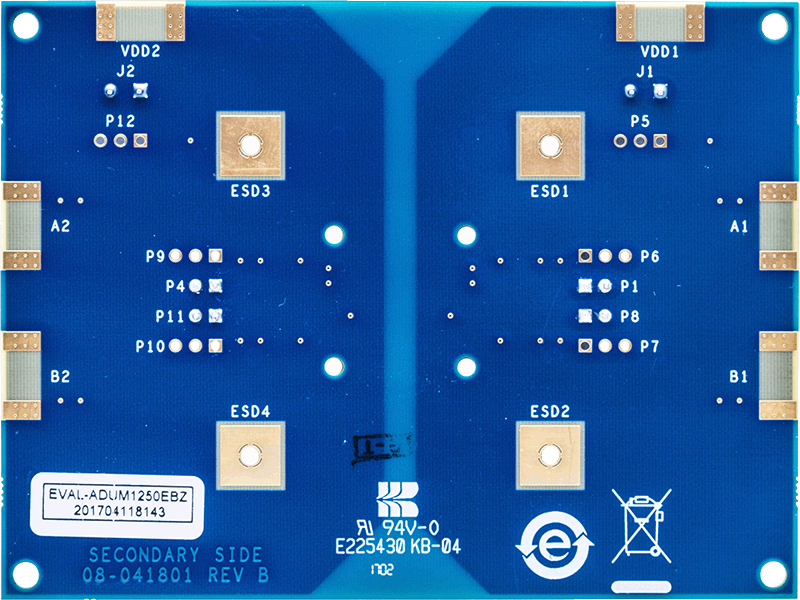

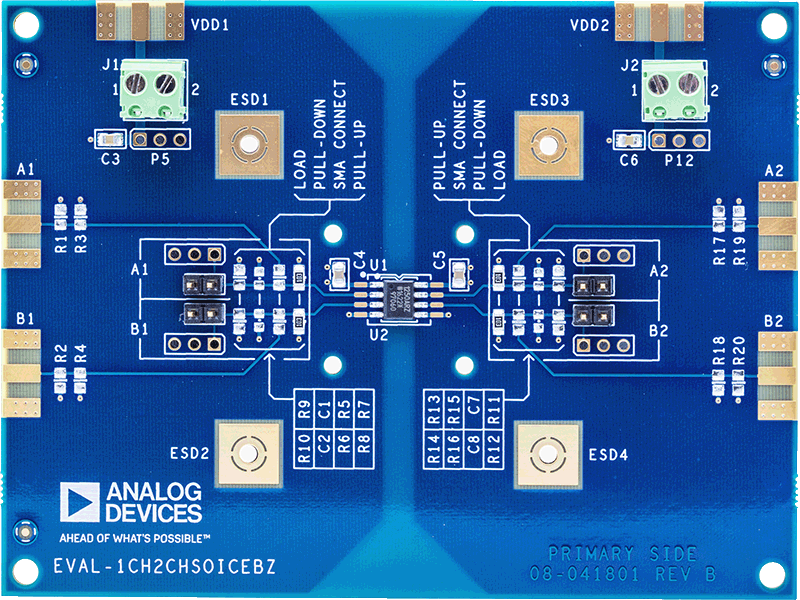

評価キット (1)
