AD5305

製造中

8ビットD/Aコンバータ、2.5～5.5V電源、500µA消費電流、

データシート (Rev. G)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 1つの10ピン・マイクロSOICパッケージに4個の8ビットD/Aコンバータを内蔵
  • 低消費電力：消費電流600µA@5V、500µA@3V
  • パワーダウン時の消費電流：200nA@5V、80nA@3V
  • 設計で単調増加性を保証
  • 0Vにパワーオン・リセット
  • 3つのパワーダウン機能
  • ダブル・バッファ入力ロジック
  • 出力電圧範囲：0V～VREF
  • 2線式（I2C™コンパチブル）のシリアル・インターフェース
  • データ・リードバック機能
  • ソフトウェア・クリア機能
  • LDACビット（アクティブ・ロー）による同時アップデート

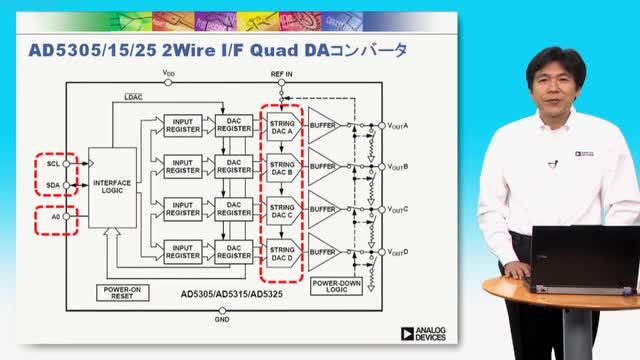

AD5305（8ビット）は2.5～5.5Vの電圧範囲の単電源で動作し、3V電源時の消費電流が500µAの10ピン・マイクロSOICパッケージのクワッド、バッファ付き電圧出力D/Aコンバータ（DAC）です。オンチップの出力アンプは、レールtoレール出力振幅動作が可能で、0.7V/µsのスルーレート性能を備えています。

これらのデバイスでは、最大400kHzのクロック・レートで動作する2線式シリアル・インターフェースを使用します。このインターフェースは、VDD < 3.6VでSMBusとの互換性があります。複数のデバイスで同じバスを共有できます。

製品のハイライト
  • 10ピンのマイクロSOICパッケージ
  • 低消費電力、2.5～5.5Vの単電源動作
  • 3V電源時で1.5mW、5V電源時で3mWの消費電力
  • スルーレートが0.7V/µsのレールtoレール出力
  • 複数のデバイスで同じバスを共有可能
  • クロック・レートが最大400kHzのシリアル・インターフェースを使用
  • AD5315（10ビット）、AD5325（12ビット）とピンおよびソフトウェア互換

I2C（Inter-IC）はフィリップス・セミコンダクターズ社の商標です。
