AD5322

12ビットD/Aコンバータ、2.5~5.5V電源、230µA消費電流、デュアル、レールtoレール電圧出力

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$4.89
機能
  • 1つのパッケージに2個の12ビットD/Aコンバータを内蔵
  • マイクロパワー:消費電流300µA@5V(リファレンス電流を含む)
  • パワーダウン時の消費電流:200nA@5V、50nA@3V
  • 設計で単調増加性を保証
  • 0Vにパワーオン・リセット
  • バッファ付き/バッファなしの電圧リファレンス入力オプション
  • 出力電圧範囲:0V~VREF
  • 低消費電力、SPI™、QSPI™、MICROWIRE™、DSPコンパチブルの3線式シリアル・インターフェース
  • レールtoレール動作の出力バッファ・アンプを内蔵
  • LDACピン(アクティブ・ロー)によるD/Aコンバータ出力の同時アップデート
  • 温度範囲:-40~+105℃
  • 3つのパワーダウン機能
製品概要
show more Icon

AD5322(12ビット)は+2.5~+5.5Vの電圧範囲の単電源で動作し、3V電源時の消費電流が230µAの10ピン・マイクロSOICパッケージのデュアル、バッファ付き電圧出力D/Aコンバータ(DAC)です。オンチップの出力アンプは、レールtoレール出力振幅動作が可能で、0.7V/µsのスルーレート性能を備えています。AD5322では、最大30MHzのクロック・レートで動作する汎用性の高い3線式シリアル・インターフェースを使用します。このシリアル・インターフェースは、標準のSPI™、QSPI™、MICROWIRE™、DSPインターフェース規格と互換性があります。

製品のハイライト

  • 10ピンのマイクロSOICパッケージ
  • 低消費電力、2.5~5.5Vの単電源動作
  • 3V電源時で0.7mW、5V電源時で1.5mWの消費電力
  • スルーレートが0.7V/µsのレールtoレール出力
  • クロック・レートが最大30MHzの汎用性の高い3線式シリアル・インターフェースを使用
  • AD5302(8ビット)、AD5312(10ビット)とピンおよびソフトウェア互換
  • 質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    製品モデル 5
    1Ku当たりの価格 最低価格:$4.89

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ドキュメント

    ドキュメント

    アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
    製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
    AD5322ARMZ
    • HTML
    • HTML
    AD5322ARMZ-REEL7
    • HTML
    • HTML
    AD5322BRMZ
    • HTML
    • HTML
    AD5322BRMZ-REEL
    • HTML
    • HTML
    AD5322BRMZ-REEL7
    • HTML
    • HTML

    モデルでフィルタ

    reset

    重置过滤器

    製品モデル

    製品ライフサイクル

    PCN

    1 26, 2016

    - 15_0176

    Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

    5 15, 2012

    - 10_0006

    Halogen Free Material Change for mini SOIC Products

    AD5322ARMZ

    製造中

    AD5322ARMZ-REEL7

    製造中

    AD5322BRMZ

    製造中

    AD5322BRMZ-REEL

    製造中

    AD5322BRMZ-REEL7

    製造中

    2 8, 2010

    - 04_0080

    Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

    AD5322ARMZ

    製造中

    AD5322ARMZ-REEL7

    製造中

    AD5322BRMZ

    製造中

    AD5322BRMZ-REEL

    製造中

    AD5322BRMZ-REEL7

    製造中

    モデルでフィルタ

    reset

    重置过滤器

    製品モデル

    製品ライフサイクル

    PCN

    1 26, 2016

    - 15_0176

    arrow down

    Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

    5 15, 2012

    - 10_0006

    arrow down

    Halogen Free Material Change for mini SOIC Products

    AD5322ARMZ

    製造中

    AD5322ARMZ-REEL7

    製造中

    AD5322BRMZ

    製造中

    AD5322BRMZ-REEL

    製造中

    AD5322BRMZ-REEL7

    製造中

    2 8, 2010

    - 04_0080

    arrow down

    Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

    AD5322ARMZ

    製造中

    AD5322ARMZ-REEL7

    製造中

    AD5322BRMZ

    製造中

    AD5322BRMZ-REEL

    製造中

    AD5322BRMZ-REEL7

    製造中

    ソフトウェアおよび製品のエコシステム

    ソフトウェアおよび製品のエコシステム

    必要なソフトウェア/ドライバが見つかりませんか?

    ドライバ/ソフトウェアをリクエスト
    評価用キット

    評価用キット 1

    reference details image

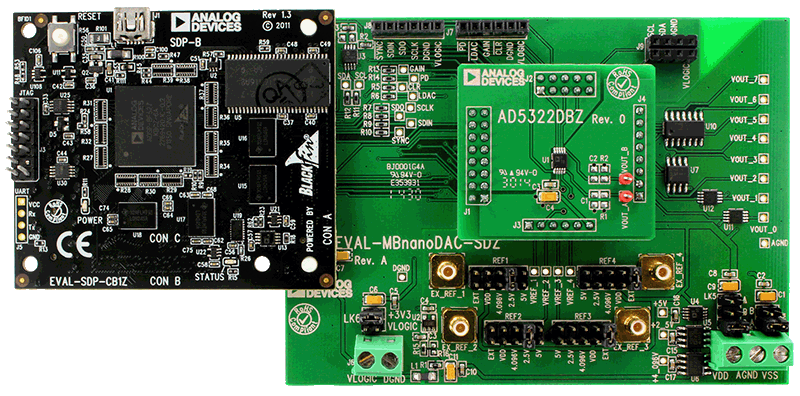

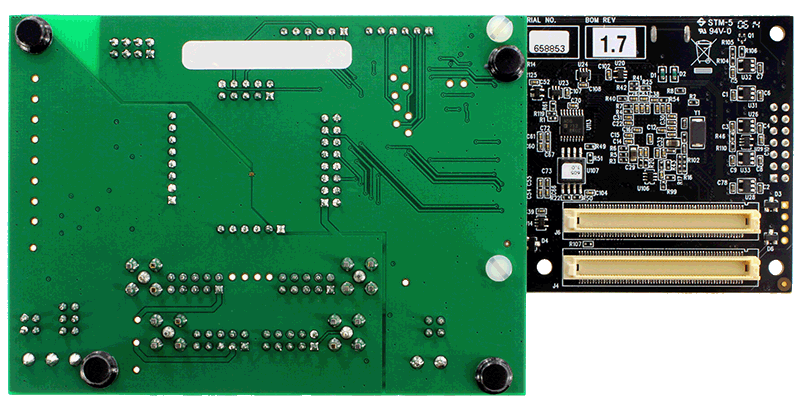

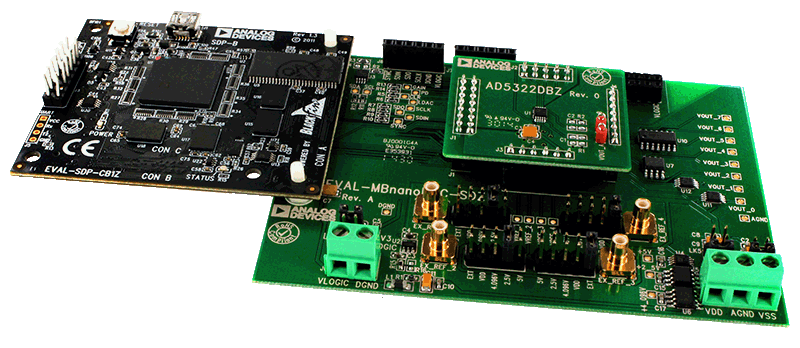

    EVAL-AD5322
