製品概要

機能と利点

  • 1つのパッケージに2個の8ビットD/Aコンバータを内蔵
  • マイクロパワー:消費電流300µA@5V(リファレンス電流を含む)
  • パワーダウン時の消費電流:200nA@5V、50nA@3V
  • 設計で単調増加性を保証
  • 0Vにパワーオン・リセット
  • バッファ付き/バッファなしの電圧リファレンス入力オプション
  • 0V~VREFの出力電圧
  • 低消費電力、SPI™、QSPI™、MICROWIRE™、DSPコンパチブルの3線式シ
    アル・インターフェース
  • レールtoレール動作の出力バッファ・アンプを内蔵
  • LDACピン(アクティブ・ロー)によるDAC出力の同時アップデート
  • 温度範囲:-40~+105℃
  • 3つのパワーダウン機能

製品概要

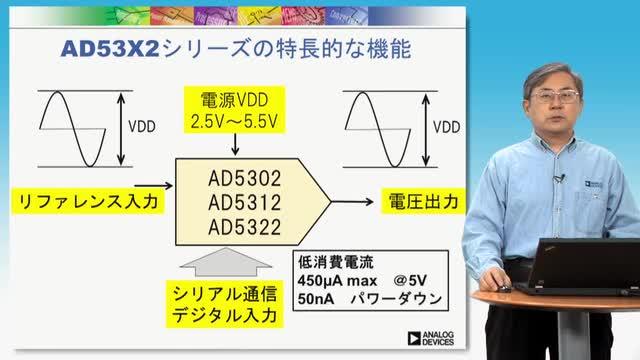

AD5302(8ビット)は+2.5~+5.5Vの電圧範囲の単電源で動作し、3V電源時の消費電流が230µAの10ピン・マイクロSOICパッケージのデュアル、バッファ付き電圧出力D/Aコンバータ(DAC)です。オンチップの出力アンプは、レールtoレール出力振幅動作が可能で、0.7V/µsのスルーレート性能を備えています。AD5302では、最大30MHzのクロック・レートで動作する汎用性の高い3線式シリアル・インターフェースを使用します。このシリアル・インターフェースは、標準のSPI™、QSPI™、MICROWIRE™、DSPインターフェース規格と互換性があります。

製品のハイライト

  • 10ピンのマイクロSOICパッケージ
  • 低消費電力、2.5~5.5Vの単電源動作
  • 3V電源時で0.7mW、5V電源時で1.5mWの消費電力
  • 0.25LSBよりも低いDNL
  • スルーレートが0.7V/µsのレールtoレール出力
  • クロック・レートが最大30MHzの汎用性の高い3線式シリアル・インターフェースを使用
  • AD5312(10ビット)、AD5322(12ビット)とピンおよびソフトウェア互換
