ADUM4135

絶縁IGBTゲート・ドライバ、単電源/両電源、高電圧、ミラー・クランプ内蔵

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.64
特長
  • ピーク出力駆動電流: 4 A
  • 出力パワーデバイスの抵抗: <1 Ω
  • 非飽和保護機能
    • 絶縁された非飽和フォルト通知機能
    • 障害時のソフト・シャットダウン
  • ミラー・クランプ出力(ゲート・センス入力付き)
  • 絶縁された障害およびレディ通知機能
  • 伝搬遅延が小さい: 55 ns(typ)
  • 最小パルス幅: 50 ns
  • 動作温度範囲: -40°C ~ +125°C
  • 出力電圧範囲: ~35 V
  • 入力電圧範囲: 2.5V ~ 6V
  • 出力と入力の低電圧ロックアウト(UVLO)
  • 沿面距離:最小7.8 mm
  • 100kV/µs のコモン・モード過渡耐圧(CMTI)
  • 600 V rms または1092 V dc 動作電圧での耐用年数: 20 年
  • 安全性と規制に対する認定
    • 5 kV ac、1 分間、UL 1577 準拠
    • CSA 部品承認通知 5A
    • DIN V VDE V 0884-10(VDE V 0884-10): 2006-12
      • VIORM = 849 V peak (強化/基本)
製品概要
show more Icon

ADuM4135は特にIGBTの駆動に最適化された1チャンネル・ゲート・ドライバです。入力信号と出力ゲート・ドライバ間のアイソレーションにはアナログ・デバイセズのiCoupler®技術が使用されています。

ADuM4135はミラー・クランプ回路を内蔵しており、単一電源でゲート電圧が2 V(代表値) を下回った時、IGBTのターンオフは安全に行なわれます。ミラー・クランプ動作あり/なしのどちらでも、ユニポーラまたはバイポーラの2次電源動作が可能です。

チップ上の高電圧領域と低電圧領域間の制御情報の絶縁された通信もアナログ・デバイセズのチップ・スケール・トランスにより可能になっています。チップの状態についての情報は専用の出力から読み出すことができます。2次側での故障の後、部品のリセットの制御はデバイスの1次側で行います。

ADuM4135には非飽和検出回路が内蔵されており、高電圧短絡回路のIGBT動作に対して保護します。非飽和保護機能にはスイッチ切り替え後の最初のターンオンによる電圧スパイクをマスクするためのマスキング時間370 ns(代表値)のようなノイズ低減機能も含まれます。内蔵537 µA(代表値)電流源は部品数が少ない場合に可能ですが、さらにノイズ耐性が要求される場合は内部のブランキング・スイッチを使用して外部の電流源を追加します。

2次側UVLOは共通のIGBTスレッショールド・レベルを念頭において11.67 V(代表値)に設定されています。

アプリケーション
  • MOSFET/IGBTゲート・ドライバ
  • PVインバータ
  • モーター駆動
  • 電源

ADUM4135XRWZのリリース前のサンプルをご希望の場合は販売代理店にご連絡ください。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.64

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

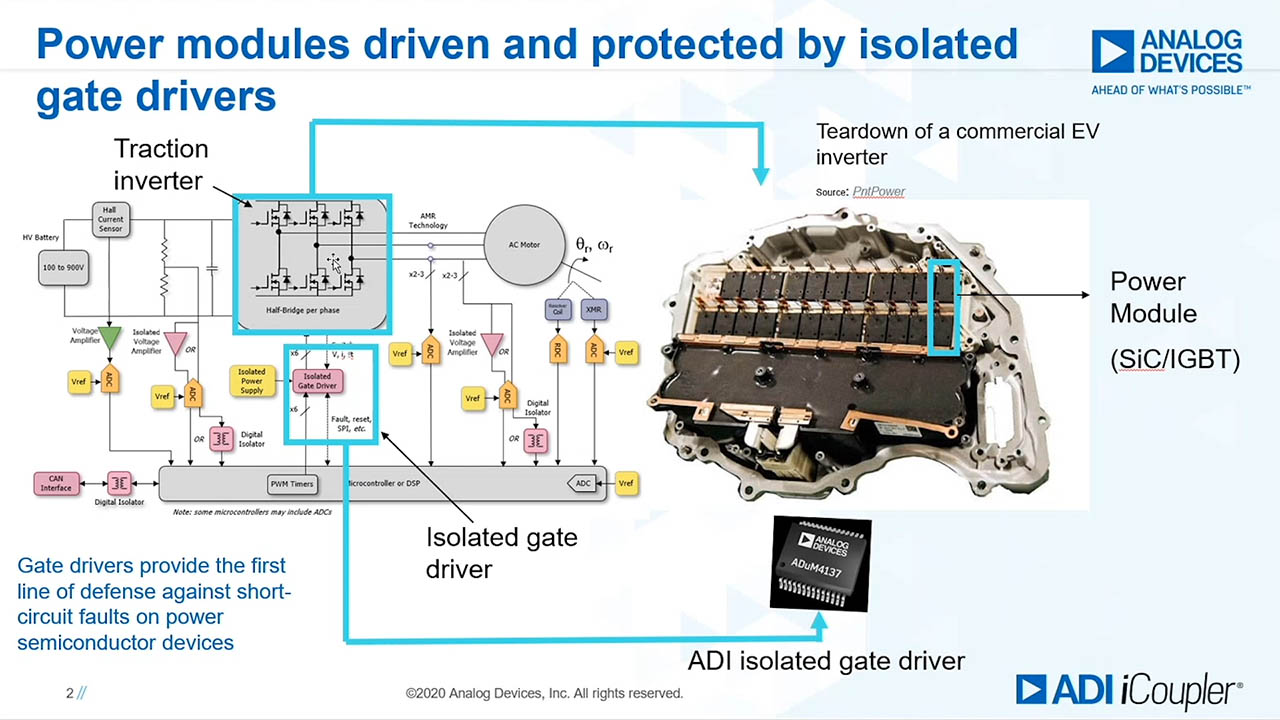

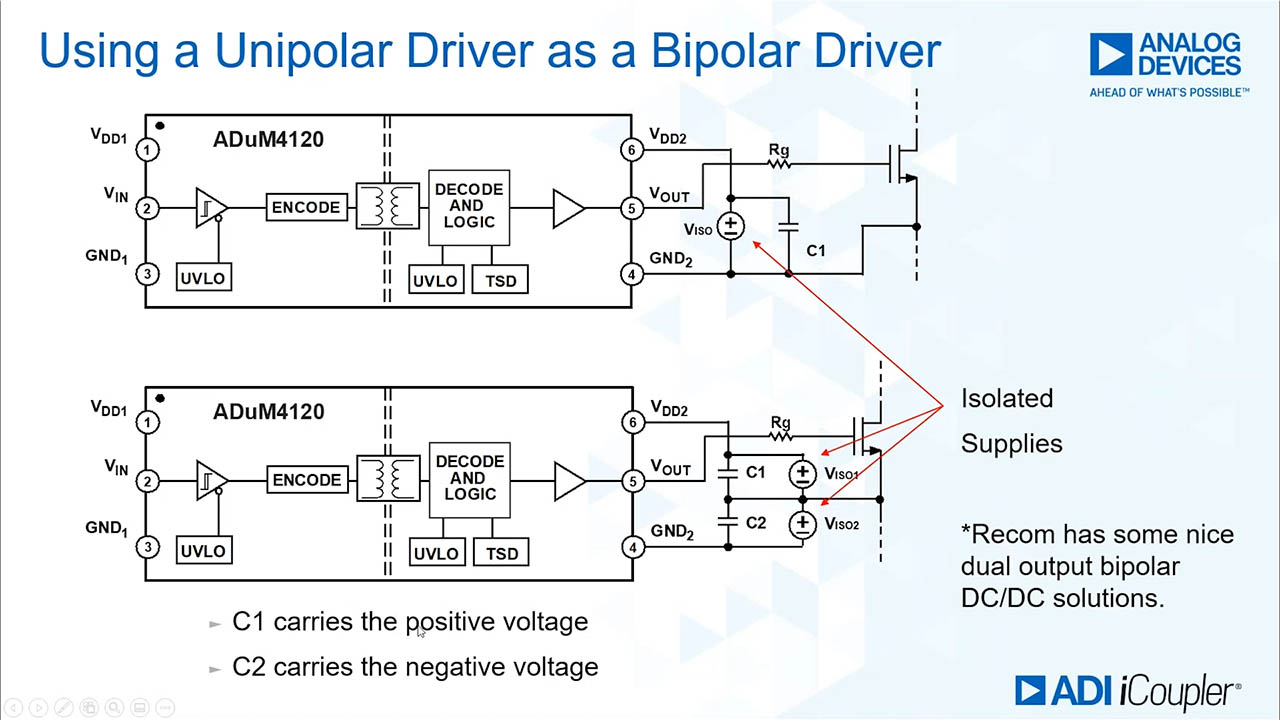

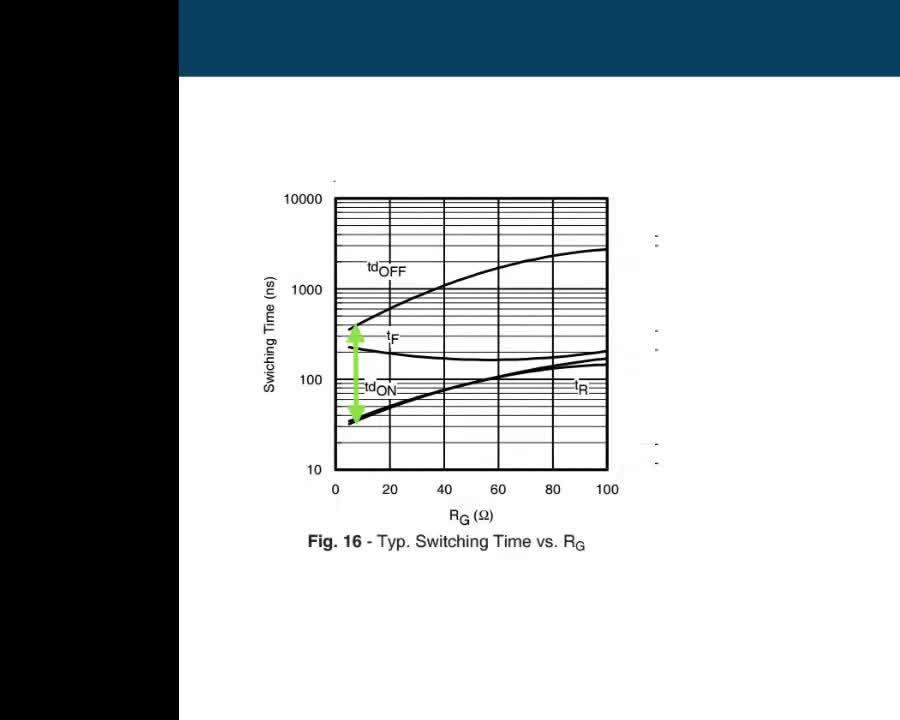

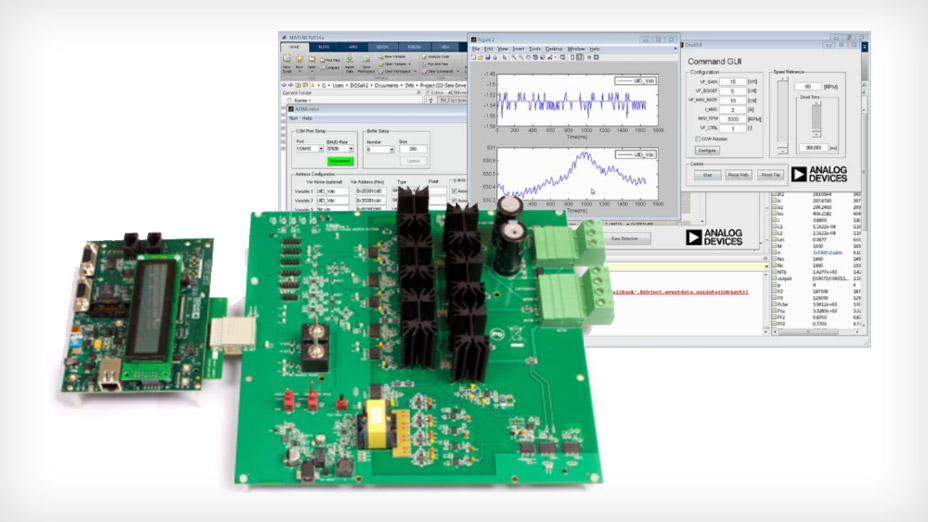

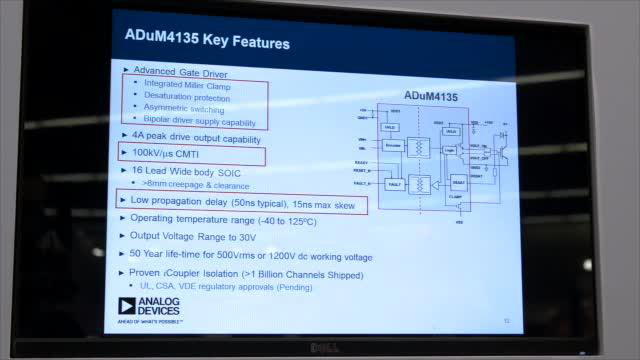

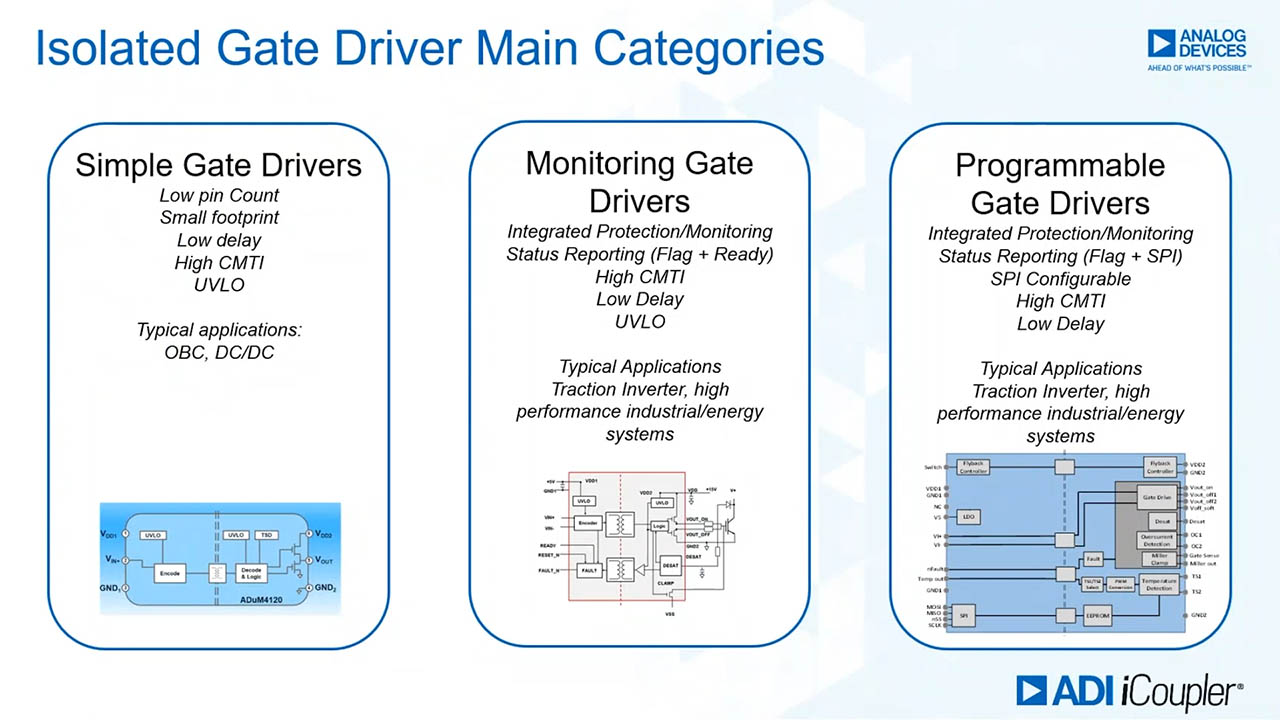

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADUM4135BRWZ
  • HTML
  • HTML
ADUM4135BRWZ-RL
  • HTML
  • HTML
ADUM4135WBRWZ
  • HTML
  • HTML
ADUM4135WBRWZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 27, 2020

- 20_0144

ADuM4135 Die Revision and Data Sheet Change

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 27, 2020

- 20_0144

arrow down

ADuM4135 Die Revision and Data Sheet Change

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

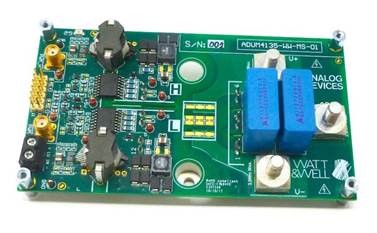

reference details image

EVAL-MICROSEMI-SIC-MODULE

MICROSEMI-SIC-MODULE Evaluation Board

zoom

EVAL-MICROSEMI-SIC-MODULE

MICROSEMI-SIC-MODULE Evaluation Board

MICROSEMI-SIC-MODULE Evaluation Board

機能と利点

  • Half Bridge Topology
  • 1200V, 50A, 200kHz
  •  >100kV/us CMTI
  • 4 layers PCB
  • 12V VIN supply
  • Independent High Side and Low Side PWM inputs (Single control with 70ns deadtime for testing)
  • 1 LT3999 + 1 ADuM4135 for both High Side and Low Side
  •  Full tested ‘Desat protection’
  •  Low inductive and high current terminals for V+, V- and AC phase connection


製品の詳細

High power evaluation board, up to 1200V & 50A @ 200kHz switching frequency featuring the combo ADI ADuM4135 isolated gate driver + LT3999 isolated power supply controller + Microsemi SiC power module in half bridge configuration.


For more information, email RenwBoards@analog.com.

reference details image

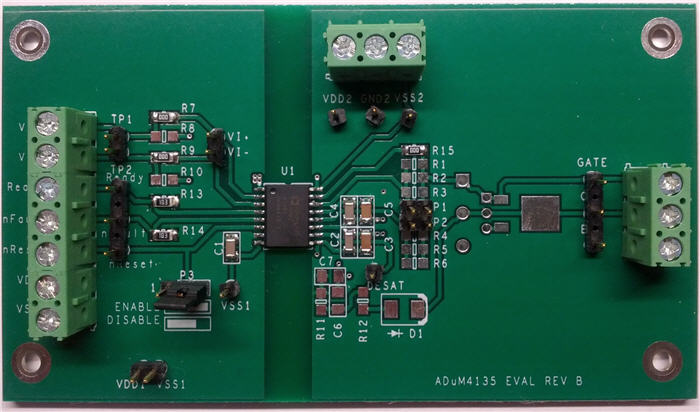

EVAL-ADUM4135

ADuM4135 Evaluation Board

zoom

EVAL-ADUM4135

ADuM4135 Evaluation Board

ADuM4135 Evaluation Board

製品の詳細

The EVAL-ADuM4135EBZ supports the ADuM4135 which is a single channel gate driver specifically optimized for driving IGBTs.  The  Analog Devices, Inc. iCoupler® technology provides isolation between the input signal and the output gate drive.


The ADuM4135 provides a miller clamp in order to provide robust IGBT turn-off  with a single rail supply once the gate voltage drops below 2 V. Operation with unipolar or bipolar secondary supplies is possible, with or without the miller clamp operation. The Analog Devices chip-scale transformers also provide isolated communication of control information between the high voltage and low voltage domains of the chip. Information on the status of the chip may be read back from dedicated outputs. Control of resetting the part after a fault on the secondary is performed on  the primary side of the device.


Integrated onto the ADuM4135 is a desaturation detection circuit that provides protection against high voltage short circuit IGBT operation.  The desaturation protection contains noise reducing features such as a 300 ns masking time after switching event to mask voltage spikes due to initial turn-on. An internal 500 µA current source allows for low part count, but the internal blanking switch allows for the addition of an external current source in case more noise immunity is desired

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
