蓄電システム

LTC6813-1 は、合計測定誤差 2.2 mV 未満で最大 18 個の直列接続されたバッテリ・セルを測定できるマルチセル・バッテリ・スタック・モニタです。LTC6813-1 のセル測定範囲は 0 V ～ 5 V で、ほとんどのバッテリ化学構造に適しています。18 個すべてのセルを 290 μs で測定することができ、高いノイズ低減効果のためにデータ・アクイジション・レートを下げることもできます。

複数の LTC6813-1 デバイスを直列接続すれば、長い高電圧バッテリ・ストリングの同時セル・モニタリングも可能です。各 LTC6813-1 は、RF 耐性のある高速長距離通信用の isoSPI インターフェースを備えています。複数のデバイスを接続するには、デイジーチェーン構成ですべてのデバイスを 1 つのホスト・プロセッサに接続します。このデイジーチェーンは双方向に動作することができ、通信パスで故障が発生した場合でも通信の完全性を確保します。

LTC6813-1 はバッテリ・スタックまたは個別の電源から直接給電できます。LTC6813-1 には、各セルにパッシブ・バランスが備わっており、各セルに対して個々の PWM デューティ・サイクル制御が行われます。その他の機能として、オンボード 5 V レギュレータ、9 個の汎用 I/O ライン、消費電流が 6 μA に減少するスリープ・モードがあります。

アプリケーション

• 電気自動車およびハイブリッド電気自動車
• バックアップ・バッテリ装置
• グリッド蓄電システム
• 高出力携帯機器

LTC3300-1は、マルチセル・バッテリ・スタックのトランス・ベースでの双方向アクティブ・バランス調整を行うフォルト保護機能付きコントローラICです。関連するゲート駆動回路、高精度電流検出回路、フォルト検出回路、ウォッチドッグ・タイマを組み込んだ堅牢なシリアル・インタフェースをすべて内蔵しています。

各LTC3300-1は、直列に接続された最大6本のバッテリ・セルのバランスを、最大36Vの入力同相電圧で調整できます。選択したセルと12本以上の隣接セルとの間で、電荷を高い効率で転送できます。固有のレベルシフトSPI互換シリアル・インタフェースにより、オプトカプラや光アイソレータを使用せずに複数のLTC3300-1デバイスを直列に接続できるので、直列に接続された長い列のバッテリ内にあるすべてのセルのバランスを調整できます。

複数のLTC3300-1デバイスを直列に接続すると、これらのデバイスは同時に動作できるので、スタック内にあるすべてのセルのバランスを同時にかつ独立して調整できます。フォルト保護機能の内容は、読み出し機能、巡回冗長検査（CRC）誤り検出、最大オン時間ボルト秒クランプ、および過電圧遮断機能です。

• 電気自動車/プラグインHEV
• 大電力UPS/電力網エネルギー貯蔵システム
• 汎用マルチセル・バッテリ・スタック

ADuM4136 は、絶縁型ゲート・バイポーラ・トランジスタ（IGBT）の駆動用に特別に最適化された 1 チャンネル・ゲート・ドライバです。入力信号と出力ゲート・ドライバ間のアイソレーションにはアナログ・デバイセズのiCoupler^®技術が使用されています。

ユニポーラまたはバイポーラの 2 次電源動作が可能なので、必要な場合、負のゲート駆動が可能です。

アナログ・デバイセズのチップ・スケール・トランスにより、チップの高電圧領域と低電圧領域間の制御情報の絶縁された通信も可能です。チップの状態に関する情報は、専用の出力から読み出すことができます。2 次側での故障発生後のデバイスのリセット制御は、デバイスの 1 次側で行います。

ADuM4136 には、高電圧短絡回路の IGBT 動作を保護する非飽和検出回路が内蔵されています。非飽和保護の機能には、最初のターンオンによる電圧スパイクをマスクすることを目的とした、スイッチング・イベント後の 312 ns（typ）のマスキング時間などのノイズ低減機能が含まれます。内蔵の 537 µA （typ）電流源によりデバイス数を少なくできますが、ノイズ耐性を向上する必要がある場合は、内部ブランキング・スイッチを使用して外部電流源を追加できます。

一般的な IGBT 閾値レベルを考慮して、2 次側 UVLO は 12 V に設定されています。

• MOSFET/IGBT ゲート・ドライバ
• 太陽光発電用（PV）インバータ
• モーター駆動
• 電源

ADuM4190は、アナログ・デバイセズのiCoupler^®技術に基づく、絶縁型エラー・アンプです。ADuM4190は、リニア帰還電源用として最適です。ADuM4190の1次側コントローラにより、通常フォトカプラやシャント・レギュレータを使ったソリューションと比較して、トランジエント応答、パワー密度および安定性が改善されています。

ライフタイムと高温度時に対して不確定な電流伝送比を持ったフォトカプラ・ベースのソリューションとは違って、ADuM4190の伝達関数は、ライフタイムにわたって変化することなく-40℃～+125℃の広い温度範囲にわたって安定しています。

ADuM4190は、通常電源ループ補償技術で広く採用されている広帯域オペアンプを内蔵しています。ADuM4190は十分に高速なので、フィードバック・ループは高速な過度条件や過電流状態でも対応できます。また、高精度な電源出力のセットポイントと比較するための、1.225Vのリファレンスも内蔵しています。

ADuM4190は、絶縁電圧定格を5kVrmsに強化するため、幅広16ピンSOICパッケージを採用しています。

• リニア･フィードバックを備えた電源回路
• インバータ
• 無停電電源（UPS）
• DOSA交互モジュール
• 電圧モニタ

LT^®3999は、ソリューション実装面積の小さい、絶縁された電力を供給するモノリシック、高電圧、高周波数のDC/DCトランス・ドライバです。

LT3999には、位相のずれを切り替える1A電流制限パワー・スイッチが2つあります。デューティ・サイクルをプログラムして出力電圧を調整できます。スイッチング周波数のプログラム範囲は最大1MHzであり、外部クロックに同期させてスイッチャの高調波をより高精度に配置できます。入力動作範囲は、高精度の低電圧および過電圧ロックアウトを使用して設定します。シャットダウン時には電源電流が1μA未満に減少します。RC時定数がユーザ定義なので、起動時の突入電流を制限することにより、調整可能なソフトスタート機能が得られます。

LT3999は、露出パッドを備えた10ピンMSOPパッケージおよび3mm × 3mm DFNパッケージで供給されます。

• 低ノイズの絶縁型電源
• 医療機器および安全装置
• 分散型電源
• 複数出力電源
• 正負反転電源
• データ収集時の耐ノイズ性確保、RS232およびRS485

LT8316 はマイクロパワーの高電圧フライバック・コントローラです。レギュレーション用の光アイソレータは不要です。このデバイスはトランスの 3 次巻線にかかる絶縁型フライバック波形からの出力電圧をサンプリングします。準共振境界モード動作により負荷レギュレーションが改善され、トランス・サイズが小さくなり、高効率が維持されます。

スタートアップ時、LT8316 は高電圧電流源を介して INTV_CC コンデンサを充電します。通常動作時、電流源はオフになり、デバイスはトランスの 3 次巻線から給電されるため、スタンバイ時の消費電力が最小限に抑えられます。

LT8316 は、広い範囲の入力電源電圧で動作し、100W までの電力を供給できます。高電圧スペースを確保するため 4 個のピンを取り除いた熱強化型の 20 ピン TSSOP パッケージで提供されます。

アプリケーション

• 絶縁型テレコム、オートモーティブ、工業用、医療用電源
• 絶縁型オフライン・ハウス・キーピング電源
• 電気自動車およびバッテリ・スタック
• インバータ・ゲート・ドライブ用絶縁型マルチ出力電源

The ADM2582E power and signal isolated RS-485 transceivers have two options for easy evaluation: the EVAL-ADM2582EEBZ 4-Layer EN55022 Class B Radiated Emissions Compliant Evaluation Board or the EVAL-ADM2582EEMIZ 2-Layer EN55022 Class A Radiated Emissions Compliant Evaluation Board. Both evaluation boards options are populated with an ADM2582E 20-lead wide-body SOIC component.

The EVAL-ADM2582EEBZ evaluation board is designed to reduce emissions generated by the high frequency switching elements used by the isoPower^® technology to transfer power through its transformer. The 4 layer board layout was generated using the guidelines provided in the AN-0971 Application Note, Recommendations for Control of Radiated Emissions with isoPower Devices. The EVAL-ADM2582EEBZ evaluation board was tested at an independent test facility. The evaluation board passed the IEC 61000-4-5 surge testing up to 2 kV.

The EVAL-ADM2582EEMIZ is designed to reduce emissions generated by the high frequency switching elements used by the isoPower^® technology to transfer power through the ADM2582E/ADM2587E integrated transformer. The 2 layer board layout is generated using the guidelines provided in the AN-1349 Application Note, PCB Implementation Guidelines to Minimize Radiated Emissions on the ADM2582E/ADM2587E RS-485/RS-422 Transceivers. The EVAL-ADM2582EEMIZ evaluation boards are tested and certified to pass EN55022 Class A.

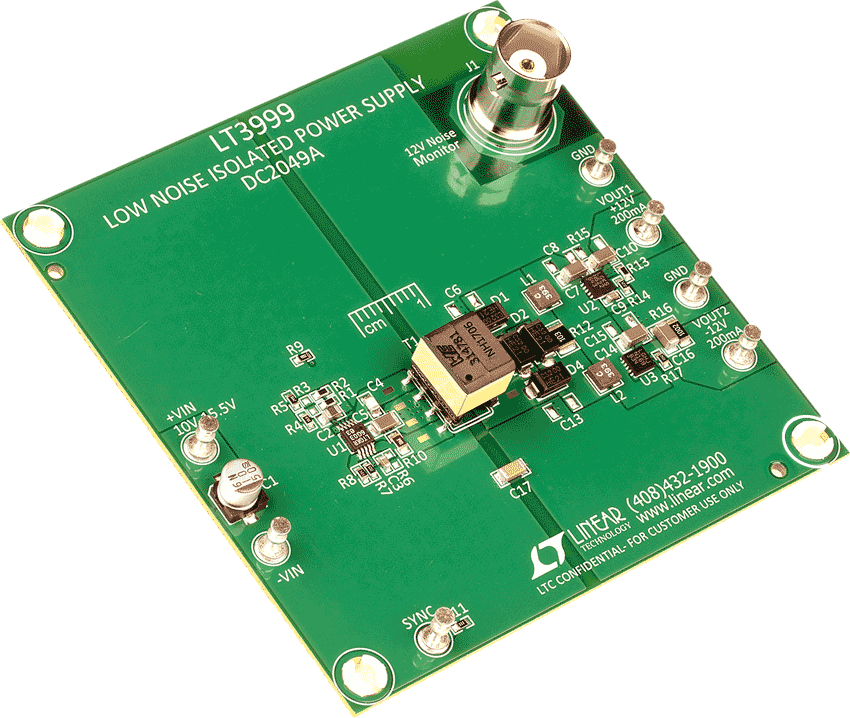

The DC2049A demonstrates how a power supply regulates two output voltage by using the LT3999 and low dropout (LDO) regulators.

The LT3999 is a monolithic push-pull DC/DC driver which features a wide input range and small external passive components.

The LT3999 has duty circle control for ΔV_IN compensation, which allows for a wide input voltage range and low LDO losses.

デモ回路2781Aは、LT8316を使用した非絶縁型降圧コンバータです。このデモ用ボードは出力が12Vで、負荷電流10mA～0.2Aの厳密なレギュレーションを維持します。19V～600Vの幅広いDC入力電圧範囲で動作するよう最適化されています。出力電圧の精度は、入力電圧範囲と負荷範囲の全体で±1%以内を維持します。

LT8316は絶縁が不要の場合に高電圧の降圧コンバータを実装できる高電圧フライバック・コントローラです。非絶縁降圧コンバータはフライバック・コンバータよりも小さく低コストなソリューションです。

準共振境界モード動作により負荷レギュレーションが改善されます。LT8316は高電圧スペースを確保するため4個のピンを取り除いた熱強化型の20ピンTSSOPパッケージで提供されます。

LT8316のデータシートには、部品、動作、およびアプリケーションの詳細が記載されています。このデータシートは、DC2781Aデモ・マニュアルと併せて参照してください。
