替代器件

  • ADA4077-1
    ADA4077-1

    Higher bandwidth, Lower noise, low Ibias

概览

优势和特点

  • 超低失调电压:TA = 25°C: 25 µV(最大值)
  • 出色的失调电压漂移:0.3 μV/°C(最大值)
  • 出色的开环增益和增益线性度:12 V/μV(典型值)
  • 共模抑制比(CMRR):130 dB(最小值)
  • 电源抑制比(PSRR):115 dB(最小值)
  • 低电源电流:2.0 mA(最大值)
  • 符合工业精度标准的运算放大器插口

产品详情

OP177是目前精度性能最高的运算放大器之一。失调电压在室温下的最大值仅为25 μV。OP177的超低VOS结合出色的0.1 μV/°C失调电压漂移最大值,无需进行外部VOS调节,从而可提高整个温度范围内的系统精度。

OP177在整个±10 V输出范围内的开环增益维持在12 V/μV。这款运算放大器的性能极其出色,例如CMRR最小值可达130 dB,PSRR最小值可达120 dB,电源电流最大值可达2 mA。诸多优异的规格参数可确保OP177在高闭环增益应用中的精确性能。

作为低噪声、双极性输入运算放大器,OP177也是斩波稳定放大器的经济替代方案。在提供斩波器级性能的同时,它没有噪声高、低频斩波器尖峰、物理尺寸过大、共模输入电压范围有限和外部储能电容器体积过大等常见问题。

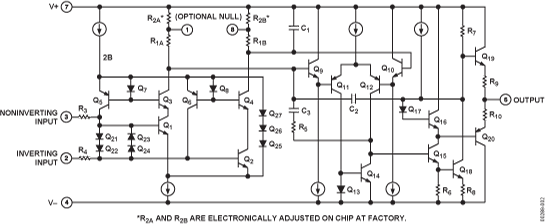

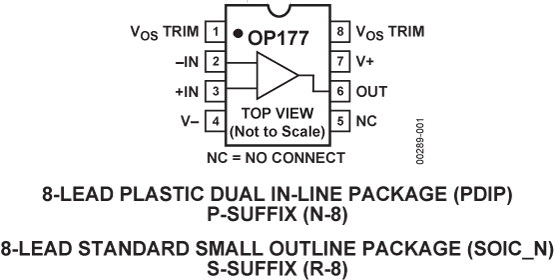

OP177的温度范围为−40°C至+85°C扩展工业温度范围。该产品提供8引脚PDIP封装及节省空间的8引脚SOIC封装。

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

LTspice

Models for the following parts are available in LTspice:

OP177A
