MAX9947

AISG集成收发器

更多 showmore-icon

业内首款兼容于AISG、完全集成的收发器,用于基站和控制楼设备

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 接收器具有较宽的输入动态范围
    • 50Ω时为-15dBm至+5dBm
  • 发送器输出幅度在+7dBm至+12dBm范围内可变
  • 兼容于AISG输出发射特性
  • 自动方向输出
  • 在控制塔设备中无需微控制器即可处理总线仲裁
  • 支持所有AISG数据速率
    • 9.6kbps
    • 38.4kbps
    • 115.2kbps
  • 带通滤波器符合中心频率为2.176MHz的AISG协议
  • 3.0V至5.5V电源电压
  • 独立的逻辑电源
  • 小尺寸3mm x 3mm、16引脚TQFN封装
更多细节
show more Icon

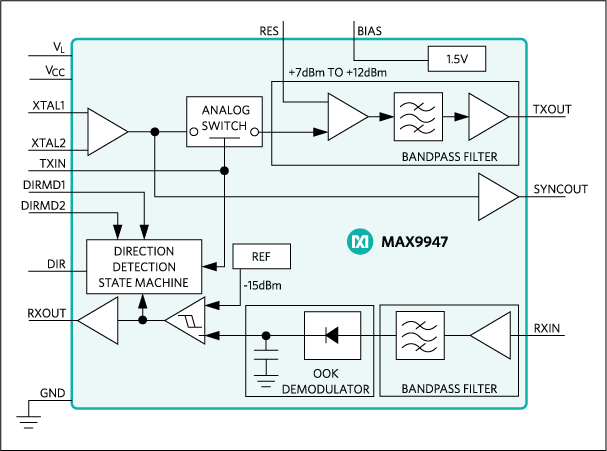

MAX9947是兼容于AISG、完全集成的收发器。

MAX9947接收器提供20dB典型动态范围,集成带通滤波器,滤波器工作在2.176MHz,具有较窄的200kHz带宽。

MAX9947发送器集成了带通滤波器,兼容于AISG发射频谱。器件能够调制高达115.2kbps的OOK信号。输出功率可通过外部电阻在+7dBm至+12dBm之间调节,用于补偿外部电路和电缆的损耗。

MAX9947还具有方向输出,便于控制塔设备的RS-485仲裁。

MAX9947采用小尺寸3mm x 3mm、16引脚TQFN封装,工作在-40°C至+105°C温度范围。

应用

  • 基站
  • 控制楼设备
