3445: 27位、2.5MHz至42MHz、直流平衡、LVDS解串器 Data Sheet (Rev. 5)1/1/1900PDF997K
概览
优势和特点
- 可编程±4%或±2%扩频输出，有助于降低EMI (MAX9248)
- 专有的数据解码技术实现DC平衡并降低EMI
- 视频消隐期间解串控制数据
- 5位控制数据输入具有单位误差容限
- 根据工作频率调节输出跳变时间，降低EMI
- 交叉切换输出数据，降低EMI
- 输出使能选通输出总线(MAX9250)
- 锁存时，时钟脉冲延展
- ±2%的参考时钟容限
- 无需外部控制即可与MAX9247串行器同步
- 提供ISO 10605和IEC 61000-4-2 Level 4 ESD保护
- 独立的输出级电源便于与1.8V至3.3V逻辑接口
- +3.3V核电源
- 节省空间的LQFP封装
- -40°C至+85°C和-40°C至+105°C工作温度范围
产品详情

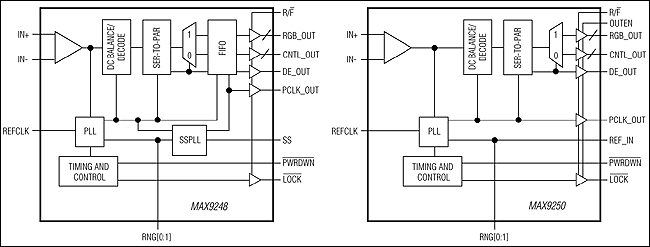

MAX9248/MAX9250数字视频串/并转换器能够在传输数据和控制信号阶段对27位数据进行解串处理。传送数据时，LVDS串行输入转换成18位并行视频数据；传送控制信号时，输入转换成9位并行控制数据。独立的视频和控制信号传输能够充分利用视频定时降低串行数据速率。MAX9248/MAX9250与MAX9247串行器配合工作，构成完整的数字视频传输系统。工作频率低于35MHz时，MAX9248/MAX9250也可以与MAX9217串行器配合工作。
MAX9248具有扩频功能，能够在一定的频率范围内扩展输出数据和时钟频率，以降低EMI。数据和时钟输出扩展频谱可以设置为±4%;或±2%。MAX9250具有输出使能控制，用于数据总线控制。
专有的数据解码技术有助于降低EMI并提供DC平衡。DC平衡允许采用AC耦合，提供发送端和接收端之间的隔离。MAX9248/MAX9250可选择上升沿或下降沿输出锁定。
提供符合ISO 10605 ±10kV接触放电和±30kV气隙放电规范的ESD保护。
MAX9248/MAX9250核电压为+3.3V ±10%，独立的输出电源便于与1.8V至3.3V逻辑电平接口。该器件提供48引脚LQFP封装，工作在-40°C至+85°C或-40°C至+105°C温度范围。
应用
- 车载娱乐系统
- LCD显示器
- 导航系统显示器
- 摄像机
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
