MAX9217: 27位、3MHz至35MHz、直流平衡、LVDS串行器 Data Sheet (Rev. 4)1/1/1900PDF166K
概览
优势和特点
- 专用数据编码实现DC平衡并降低EMI
- 视频消隐期间发送控制数据
- 5位控制数据输入为一位的误差容限
- 相移可编程LVDS信令降低EMI
- 输出共模滤波器降低EMI
- 大于10m STP电缆驱动
- 宽至±2%的参考时钟容限
- ISO 10605 ESD保护
- 独立输入电源实现与1.8V至3.3V逻辑接口
- +3.3V核电压
- 节省空间的薄型QFN和LQFP封装
- -40°C至+85°C工作温度范围
产品详情

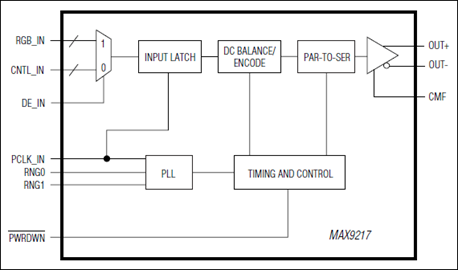

MAX9217数字视频并/串转换器可将27位并行数据转换成串行数据。18位视频数据和9位控制数据经过编码,在串行接口上复用,以降低串行数据速率。数据使能输入确定视频或控制数据何时开始并/串转换。
MAX9217与MAX9218解串器组成一个完整的数字视频串行链路。可通过阻抗受控的PCB走线或双绞线实现互连。专用数据编码降低EMI并提供DC平衡。DC平衡允许使用AC耦合,为发送和接收之间提供隔离。LVDS输出采用100Ω内部端接。
ESD容限符合ISO 10605的±10kV接触放电和±30kV气隙放电规范。
MAX9217内核电压为+3.3V,独立输入电源可实现与1.8V至3.3V逻辑电平接口。这些器件可提供48引脚薄型QFN和LQFP封装,可用于-40°C至+85°C工作温度范围。
应用
- 车载娱乐系统
- LCD显示器
- 导航系统显示器
- 摄像机
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
评估套件 (2)
参考资料
-
MAX9217 Reliability Data1/12/2023PDF80K
-
配合MAX9217/MAX9218/MAX9247/MAX9248/MAX9250评估板工作10/11/2007
-
MAX9247/MAX9218串行器/解串器芯片组的性能测试11/16/2006
-
符合EMI/EMC标准的SerDes——基本测试策略和指南3/29/2011
-
LVDS为汽车应用提供可靠的视频接口4/20/2007
-
利用眼图模板评估串行器和解串器(SerDes)的性能11/24/2008
-
MAX9217/MAX9218视频链路中的音频数据传输11/29/2005
-
LVDS多媒体接口在汽车电子领域的应用前景11/21/2005
