MAX9244
searchIcon

MAX9244

21位解串器,提供可编程扩频和直流平衡

更多 showmore-icon

完全集成的解串器,具有扩频功能,有助于降低数字视频系统的EMI

产品详情
特性
  • 可编程±4%、±2%或关断扩频输出,有助于降低EMI
  • 可编程DC平衡或非DC平衡模式
  • DC平衡允许交流耦合,允许更宽的输入共模电压范围
  • 扩频功能能够工作在直流平衡或非直流平衡模式
  • 较强的输出驱动能力(MAX9254)
  • 过采样消除π / 4偏差(MAX9242/MAX9244/MAX9254)
  • 工作在16MHz至34MHz (DC平衡)和20MHz至40MHz (非DC平衡) (MAX9242/MAX9244/MAX9254)
  • 工作在6MHz至18MHz (DC平衡)和8MHz至20MHz (非DC平衡) (MAX9246)
  • 上升沿(MAX9242)或下降沿(MAX9244/MAX9246/MAX9254)输出选通
  • /PWRDWN为低电平时输出置为高阻,允许共用总线
  • 独立的输出级供电方便了与+1.8V、+2.5V、+3.3V和+5V逻辑的接口
  • LVDS输入符合ISO 10605 ESD保护规范,可承受±30kV气隙放电和±6kV接触放电的冲击
  • LVDS输入符合IEC 61000-4-2 Level 4 ESD保护规范,可承受±15kV气隙放电和±8kV接触放电的冲击
  • LVDS输入符合ANSI TIA/EIA-644标准
  • +3.3V主电源供电
更多细节
show more Icon

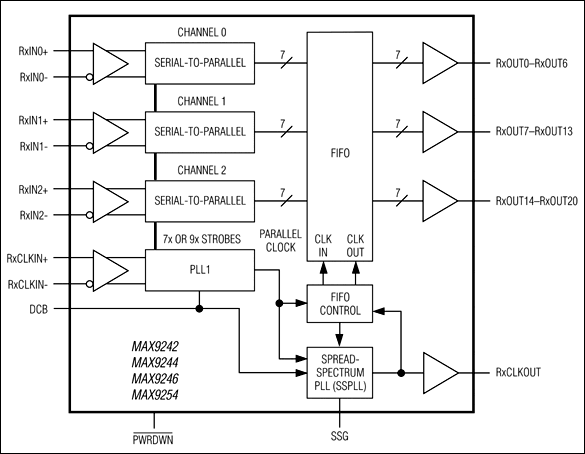

MAX9242/MAX9244/MAX9246/MAX9254能够将三路LVDS串行数据解串为21位单端LVCMOS/LVTTL输出。独立的并行LVDS时钟速率提供解串定时。MAX9242/MAX9244/MAX9246/MAX9254具有扩频功能,允许在一定范围内扩展输出数据和时钟频率,以降低EMI。单端数据和时钟输出可设置为±2%、±4%扩频或不扩频。当MAX9242/MAX9244/MAX9246/MAX9254工作在非DC平衡模式时,也可使用扩频功能。33MHz LVDS时钟输入时,扩频调制率为32kHz,与频率成线性关系。单端输出采用独立供电,可提供+1.8V至+5V输出逻辑电平。

MAX9254的数据和时钟输出都具有较大的输出驱动电流,当电路中的容性负载较重时,能够提供更快的瞬态响应。

MAX9242/MAX9244/MAX9246/MAX9254具有可编程DC平衡特性,允许串化器和解串器之间AC耦合隔离。MAX9242/MAX9244/MAX9246/MAX9254和MAX9209/MAX9213串行器一同工作,具有上升沿输出选通(MAX9242)或下降沿输出选通(MAX9244/MAX9246/MAX9254)。LVDS输入符合ISO 10605 ESD规范,具有±30kV的气隙放电和±6kV接触放电保护。

应用

  • 汽车DVD播放系统
  • 汽车导航系统
  • 数字复印机
  • 激光打印机

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX9244EVKIT

MAX9209和MAX9244评估板

zoom

MAX9244EVKIT

MAX9209和MAX9244评估板

MAX9209和MAX9244评估板

特性和优点

  • 21位并行LVCMOS/LVTTL接口
  • 8针连接器,带定制电缆
  • 独立评估MAX9209/MAX9244串行器/解串器(SerDes)
  • 无铅并符合RoHS标准
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX9209/MAX9244评估板(EV kit)提供经过验证的设计,用于评估21位可编程直流平衡串行器MAX9209以及带可编程扩谱调制和直流平衡的21位解串器MAX9244。MAX9209将21位LVCMOS/LVTTL并行输入数据串行化为三路LVDS输出。MAX9244则将来自MAX9209的三路LVDS输入数据解串并将其转换为21位LVCMOS/LVTTL并行数据。

MAX9209/MAX9244评估板电路采用单层PCB,出厂时分别安装了MAX9209EUM+和MAX9244EUM+。

应用

  • 汽车DVD播放系统
  • 汽车导航系统
  • 数字复印机
  • 激光打印机

MAX9209EVKIT

MAX9209和MAX9244评估板

zoom

MAX9209EVKIT

MAX9209和MAX9244评估板

MAX9209和MAX9244评估板

特性和优点

  • 21位并行LVCMOS/LVTTL接口
  • 8针连接器,带定制电缆
  • 独立评估MAX9209/MAX9244串行器/解串器(SerDes)
  • 无铅并符合RoHS标准
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX9209/MAX9244评估板(EV kit)提供经过验证的设计,用于评估21位可编程直流平衡串行器MAX9209以及带可编程扩谱调制和直流平衡的21位解串器MAX9244。MAX9209将21位LVCMOS/LVTTL并行输入数据串行化为三路LVDS输出。MAX9244则将来自MAX9209的三路LVDS输入数据解串并将其转换为21位LVCMOS/LVTTL并行数据。

MAX9209/MAX9244评估板电路采用单层PCB,出厂时分别安装了MAX9209EUM+和MAX9244EUM+。

应用

  • 汽车DVD播放系统
  • 汽车导航系统
  • 数字复印机
  • 激光打印机
