MAX791

量产

微处理器监控电路

功能完备的µP监控电路

数据手册 (Rev. 7)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 4.65V精密电压监控
  • 200ms电源正常/复位时间延迟
  • 独立看门狗定时器（预设或可调）
  • 待机电流：1µA
  • 电源开关
    • VCC模式下提供250mA输出
    • 备用电池模式下提供25mA输出
  • 芯片使能信号板载选通
    • 存储器写周期完成
    • 6ns CE栅极传播延迟
  • 与 MaxCap™ 或 SuperCap™ 兼容
  • 电压监控器，监控有无电源故障或低电池电量警告
  • 备用电池监控器
  • 低至 VCC = 1V 时确保反RESET有效

MAX791微处理器(µP)监控电路减少了监控µP系统中的电源和电池控制功能所需的复杂性和元件数量。MAX791具有50µA电源电流，因此非常适合用于便携式设备，同时具有6ns芯片使能传播延迟和250mA输出能力（备用电池模式下为25mA），也适用于更大、更高性能的设备。

MAX791采用16引脚DIP和窄体SO封装，同时提供以下功能：

  1. µP复位-反RESET输出在上电、关断和掉电情况下置位，并且即使电路中没有电池，在VCC低至1V时也能处于正确的状态。
  2. 手动复位输入。
  3. 1.25V阈值检测器用于电源故障警告和低电池电量检测或+5V以外电源的监控。
  4. 两级电源故障警告——通过一个单独的低电平比较器将VCC与高于复位阈值150mV的阈值进行比较。
  5. CMOS RAM、实时时钟、微处理器或其他低功耗逻辑的备用电池切换。
  6. 备用电池电压的软件监控。
  7. 如果看门狗输入在预设或可调超时周期内未切换，则会将看门狗故障输出置位。
  8. CMOS RAM或EEPROM的写保护。
  9. 脉冲看门狗输出，对即将由看门狗超时导致的反WDO置位发出预警。



应用

  • 计算机：台式机、工作站、服务器
  • 控制器
  • 重要微处理器监控
  • 智能仪器
  • 便携式电池供电设备
MAX791
微处理器监控电路

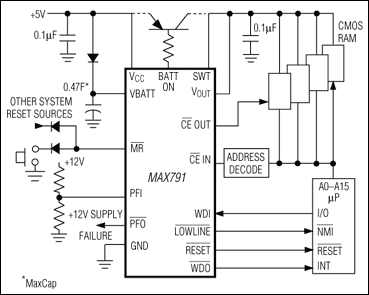

MAX791：典型工作电路
