MAX820

量产

微处理器及非易失存储器监控电路

微处理器和非易失存储器监控电路

数据手册 (Rev. 4)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 手动复位输入
  • 200ms电源正常/复位时间延迟
  • 独立看门狗定时器（预设或可调）
  • 芯片使能信号板载选通
  • 存储器写周期完成
  • 10ns（最大值）芯片使能栅极传播延迟
  • 用于过压警告的电压监控器
  • ±2%复位和低电平阈值精度（MAX820，外部编程模式）

MAX792/MAX820微处理器(µP)监控电路为无备用电池的系统中的电源和看门狗监控提供了大多数功能。内置特性如下：

  • µP复位：在上电、关断和掉电情况下将RESET和低电平有效RESET输出置位。VCC低至1V时保证低电平有效RESET有效。
  • 手动复位输入。
  • 两级电源故障警告：通过一个单独的低电平比较器将VCC与高于复位阈值120mV的预设阈值进行比较。低电平和复位阈值可以在外部进行编程。
  • 看门狗故障输出：如果看门狗输入在预设超时周期内未切换，则会将低电平有效WDO置位。
  • 脉冲看门狗输出：提前警告在看门狗超时后即将发生导致硬件关断的低电平有效WDO置位。
  • CMOS RAM、EEPROM或其他存储设备的写保护。
MAX820可保证更高的低电平和复位阈值精度(±2%)，除此之外，MAX792与MAX820完全相同。



应用

  • 计算机：台式机、工作站、服务器
  • 控制器
  • 重要微处理器监控
  • 智能仪器
MAX820
微处理器及非易失存储器监控电路

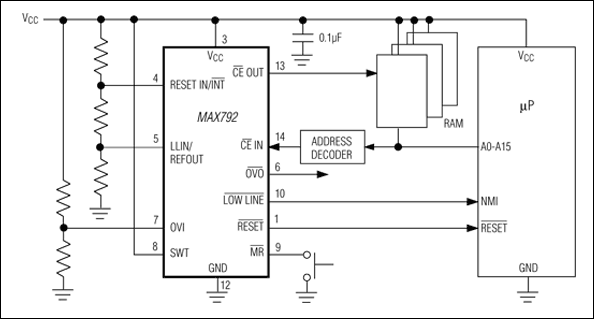

MAX792、MAX792L、MAX792M、MAX792R、MAX792S、MAX792T、MAX820、MAX820L、MAX820M、MAX820R、MAX820S、MAX820T：典型工作电路
