MAX77928

推荐用于新设计

10A 3:1/2:1/1:1 开关电容式直连充电器，适用于 1S 锂离子电池

业界领先的 45W 快充 1S 锂离子电池解决方案

数据手册 (Rev. 0) 产品选型表

产品模型: 2

Viewing:

概述

10A 双向开关电容转换器
- 集成电源开关
- 双相配置，180 度交错式
- 输入电压工作范围：2.5V 至 16.9V
- 用于电池充电的 VIN 到 VOUT 转换比为 3:1/2:1/1:1
- OTG 模式中，VOUT 到 VIN 的转换比为 1:3/1:2/1:1
- 在 4.4V、9A 输出、3:1 转换比和总共 8 x 22μF 0603 CFLY 电容下，效率为 96.2%。
- 可编程开关频率范围为 200kHz 至 1.5MHz
用于驱动外部 MOSFET 或 GaN FET 的双通道栅极驱动器，可用于过压保护或输入选择。
集成 VB FET，带 24V AMR 和 40mΩ 开关
调节
- 输入电流调节
- 电池电压调节
- 热调节
12 位 ADC
- VIN/PMID/VEXT1/VEXT2/VOUT/电池差分电压测量
- 输入电流测量
- 外部热敏电阻电压测量
- 芯片温度测量

保护功能
- VIN/VOUT/VEXT1/VEXT2 UVLO 和 OVLO
- 双向过电流保护
- 飞跨电容短路/开路保护
- 电池（BATP–BATN）OVLO
- 输出到输入反向电流保护
- NTC 过温关断
- 芯片温度报警和过热关断
- 监控定时器
- BST UVLO 和 PVDD UVLO
频率抖动
跳过模式和音频模式
芯片使能输入和 VB FET 自动模式使能
并行运行的频率同步
I²C 接口

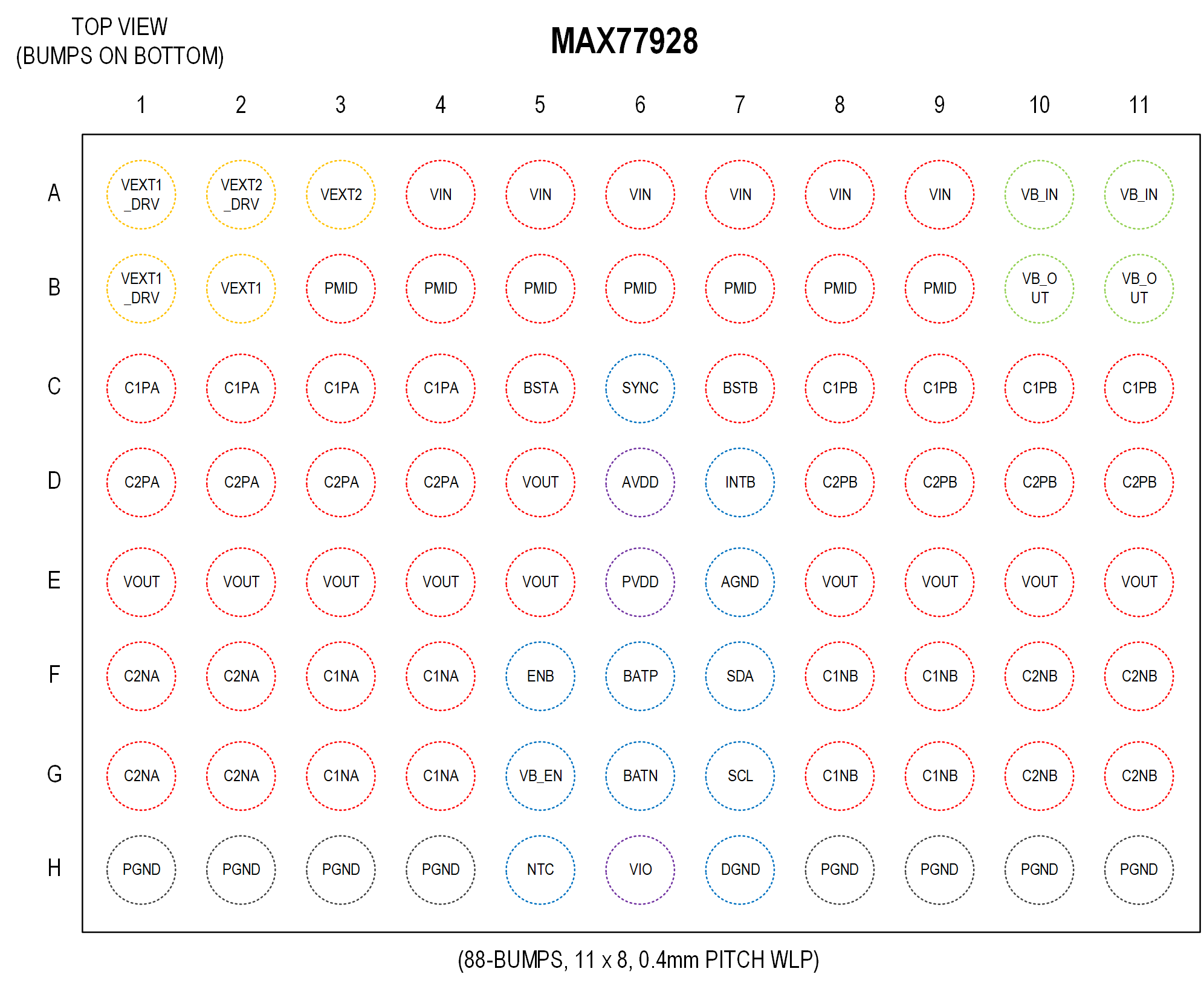

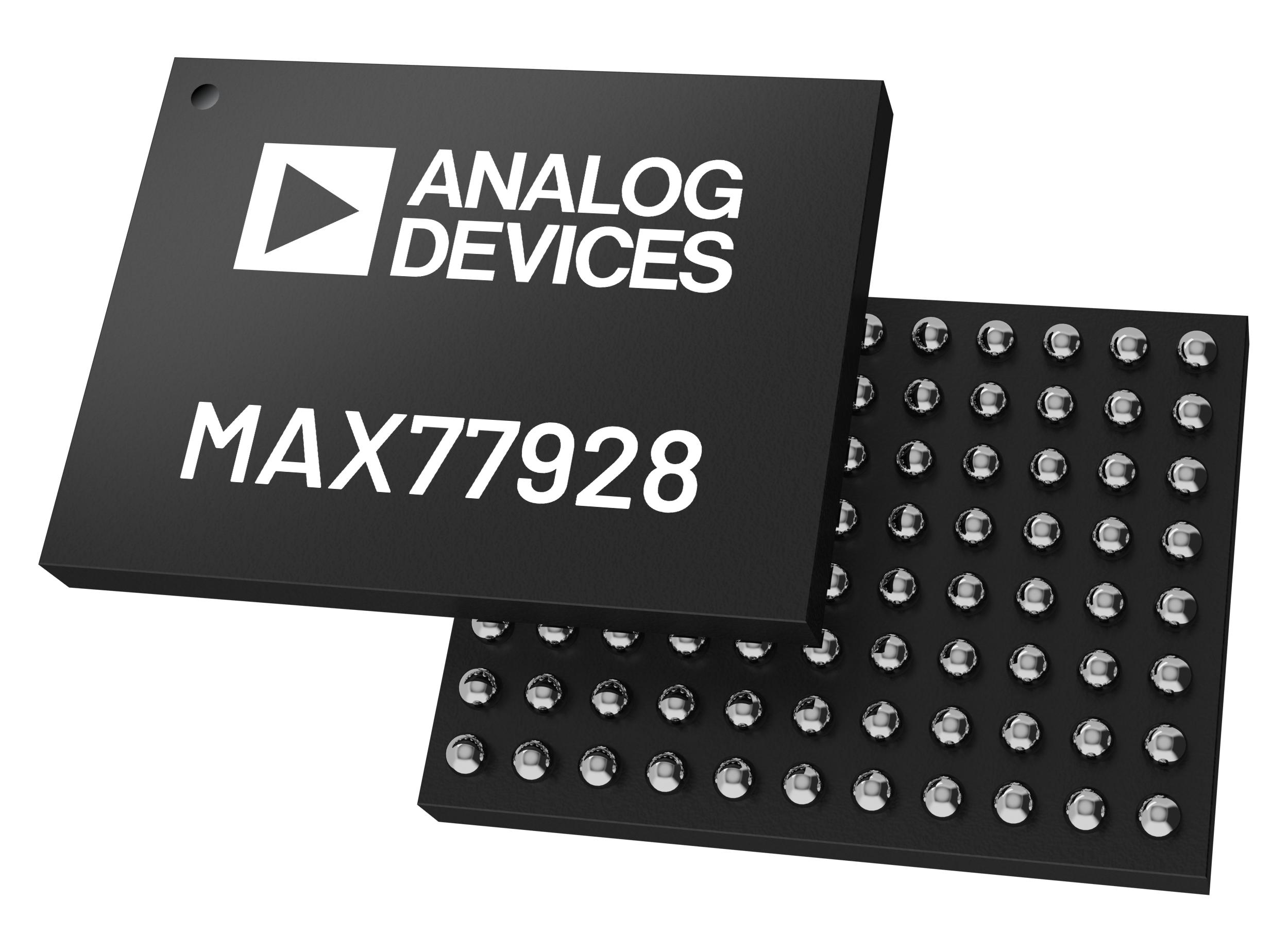

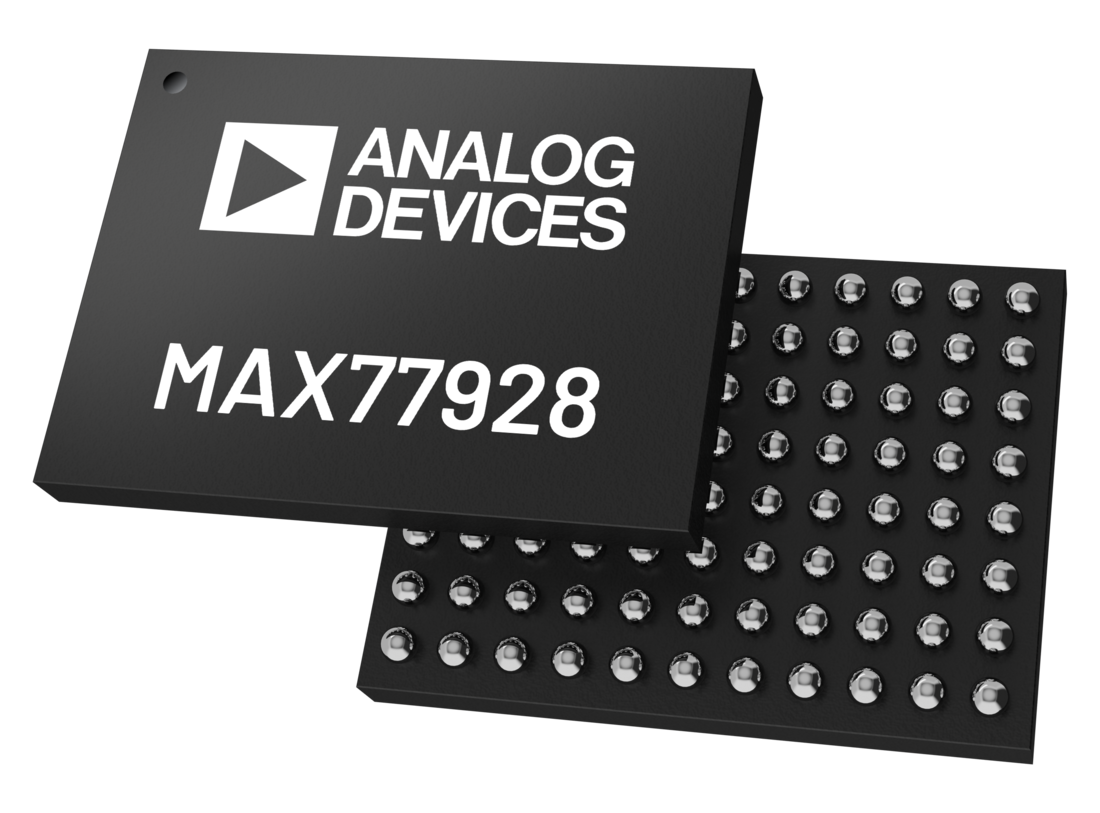

0.4mm 间距，11 x 8 WLP 封装

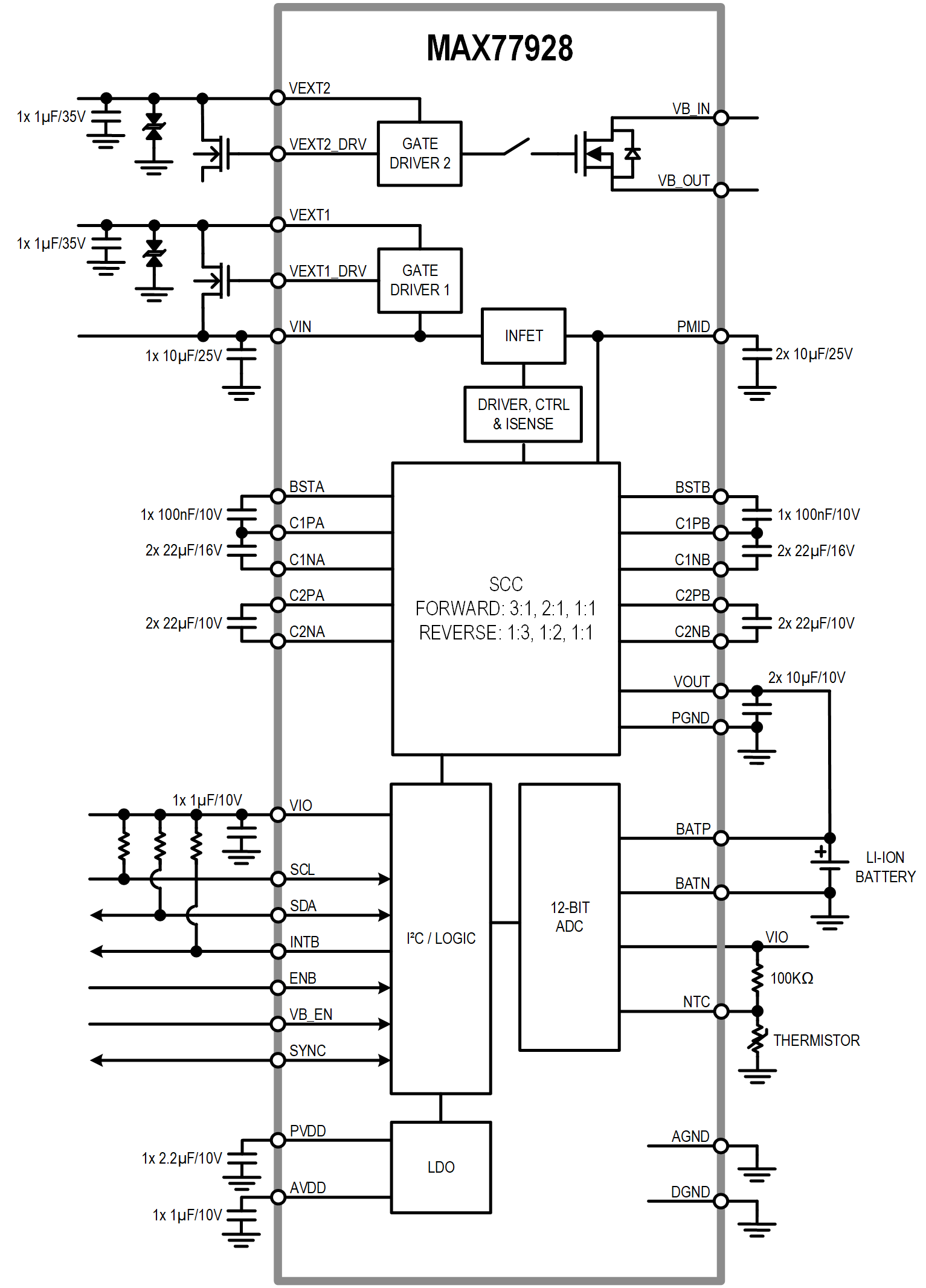

MAX77928 是一款 10A 双向 3:1/2:1/1:1 开关电容转换器 (SCC) 直接充电器，适用于 1S 锂离子电池。

对于 1S 充电配置，该套件可以在正向模式下作为降压型开关电容转换器运行，输入电压与输出电压的转换比为 3:1 或 2:1。对于 OTG 电源配置，它可以反向运行，作为升压转换器，电压转换比为 1:3 或 1:2。两个方向均支持旁路模式（1:1 转换比）。这些模式可通过 I²C 进行配置。

该器件集成了 2 通道栅极驱动器，用于驱动外部 MOSFET 或 GaN FET，以实现过压保护或输入选择。

该装置可以调节输出电压和输入电流。这些调节目标是 I²C 可编程的。

请参阅数据手册，了解完整说明。

应用

智能电话
平板电脑
单节锂离子电池充电器
便携式设备

产品模型: 2

参考资料

数据手册 1

MAX77928: 10A 3:1/2:1/1:1 Switched-Capacitor Direct Charger for 1S Li-Ion Battery Data Sheet (Rev.0) 01/20/2026

用户手册 1

MAX77928EVKIT User Guide: Evaluation Kit for MAX77928 (Rev.0) 01/20/2026

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX77928EWN+	WLCSP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
MAX77928EWN+T	WLCSP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

MAX77928 评估板

立即购买更多内容

特性和优点

评估 MAX77928 10A 3:1/2:1/1:1 开关电容式直充充电器（适用于 1S 锂离子电池）
演示 10A 双向开关电容转换器
演示从 V_IN 到 V_OUT 的 3:1/2:1/1:1 比例，用于电池充电
演示从 V_OUT 到 V_IN 的 1:3/1:2/1:1 输出比例，用于 OTG 模式
演示了用于驱动外部 MOSFET 或 GaN FET 的双通道栅极驱动器，以实现过压保护或输入选择。

展示了具有 24V AMR 和 40mΩ 开关的集成 VB FET
演示 12 位模数转换器
演示同步操作
演示跳过模式和音频模式
演示频率抖动
全面装配且经过测试
板载 I²C 串行接口
Windows 7 或更高版本兼容软件

产品详情

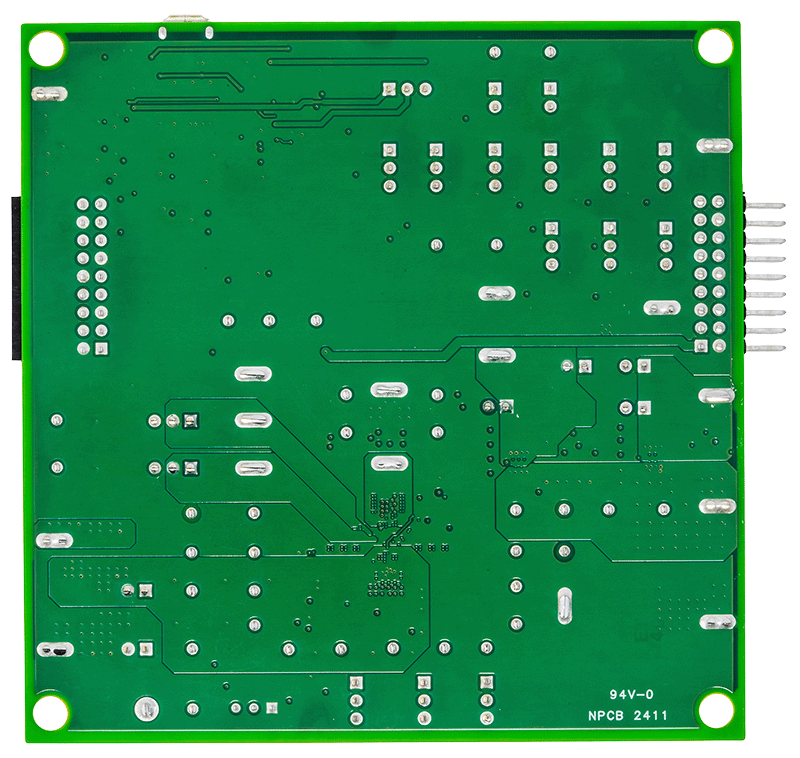

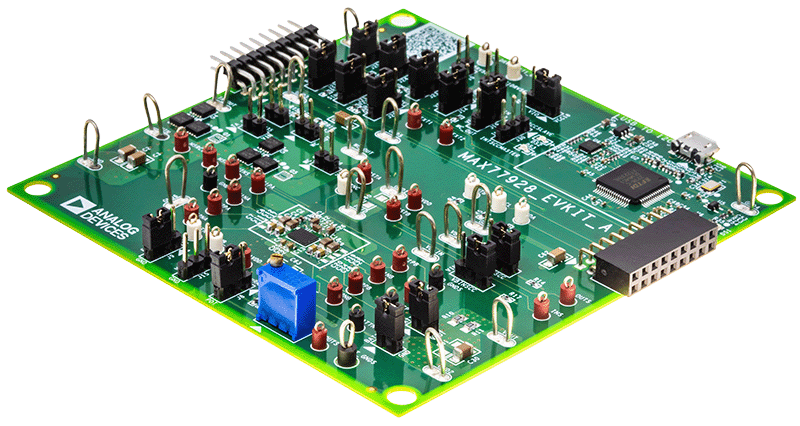

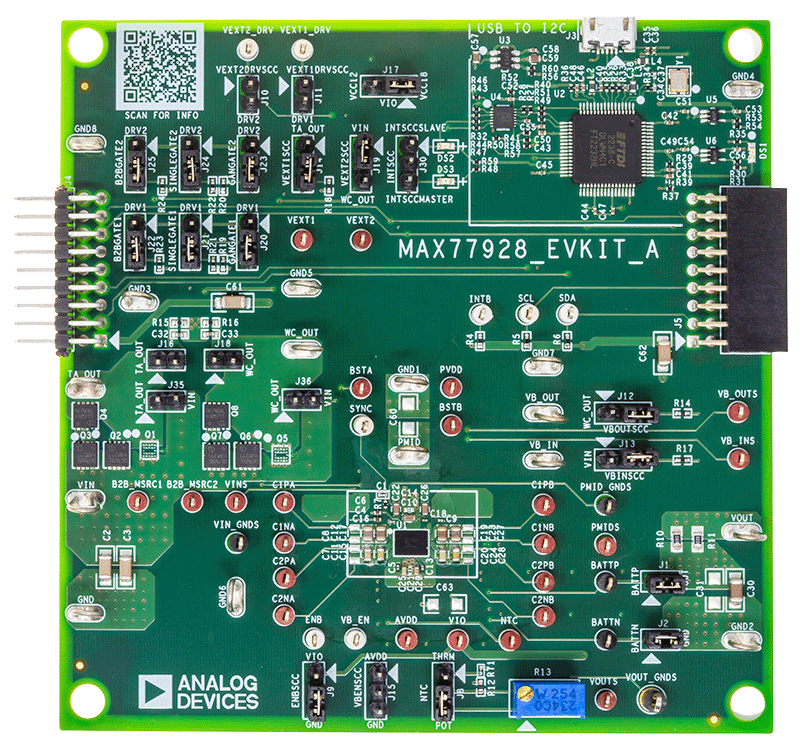

MAX77928 评估套件（EV 套件）是一个完全组装和测试的表面贴装 PCB，用于评估 MAX77928，这是一款双向 3:1/2:1/1:1 开关电容转换器 (SCC) 1S 电池直接充电器。MAX77928 EV 套件包括 IC 评估板，该评估板集成了 I2C 通信接口和 USB micro-B 电缆。Windows®图形用户界面（GUI）软件可用于 EV 套件，可从 ADI 的网站 www.analog.com/products/MAX77928evkit 下载。在 Windows 7 或更高版本的 Windows 操作系统上才能使用 EV 套件软件。
