MAX6641

兼容于SMBus的温度监测器,带有自动PWM风扇速度控制器

更多 showmore-icon

业内尺寸最小的单通道温度传感器和风扇控制器,MSOP封装

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 微小的3mm x 5mm µMAX封装
  • 热二极管输入
  • 本地温度传感器
  • 开漏PWM输出驱动风扇
  • 可设置的风扇控制特性
  • 自动风扇启动信号确保风扇的启动
  • ±1°C的远程温度检测精度(+60°C至+145°C)
  • 受控的转速变化率确保风扇转速调节平稳
  • 温度检测从上电时刻开始以实现系统失效保护
  • /OT输出用于抑制或关断
更多细节
show more Icon

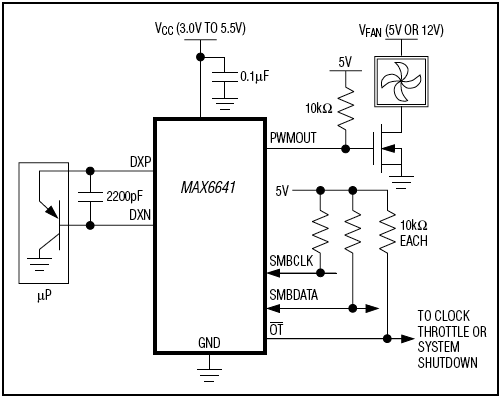

MAX6641温度传感器及风扇控制器能精确地测量自身管芯和远端pn结的温度。本器件使用2线串口以数字形式报告温度值。远端pn结通常是指CPU、FPGA或ASIC上共集电极pnp电路的射极-基极结。

2线串口接收标准的系统管理总线(SMBus™)的写字节、读字节、发送字节和接收字节的命令,从中读取温度数据并设置报警门限。温度数据控制PWM的输出信号从而调节冷却风扇的转速,在系统温度较低时尽量减小噪声,而当功耗上升时提供最大的冷却功率。本器件还有一个过热报警输出用来产生中断、抑制信号或者关断信号。MAX6641采用3.0V至5.5V的电源供电,消耗的电源电流典型值为500µA。

MAX6641采用纤小的10引脚µMAX®封装,工作在汽车级温度范围内(-40°C至+125°C)。

应用

  • 台式计算机
  • 工业
  • 网络设备
  • 笔记本电脑
  • 服务器
  • 工作站
