MAX6620: Quad Linear Fan-Speed Controller Data Sheet (Rev. 1)1/15/2013PDF276K
概览
优势和特点
- 采用线性(DC)驱动，可独立控制多达4路风扇
- 采用4个外部低成本调整管
- 以1%精度精确控制RPM
- 受控的电压变化率，确保良好的噪声性能
- I²C总线接口
- 电源电压范围：3.0V至5.5V
- 250µA (典型值)工作电流
- 3µA (典型值)关断电流
- 小型5mm x 5mm封装
产品详情

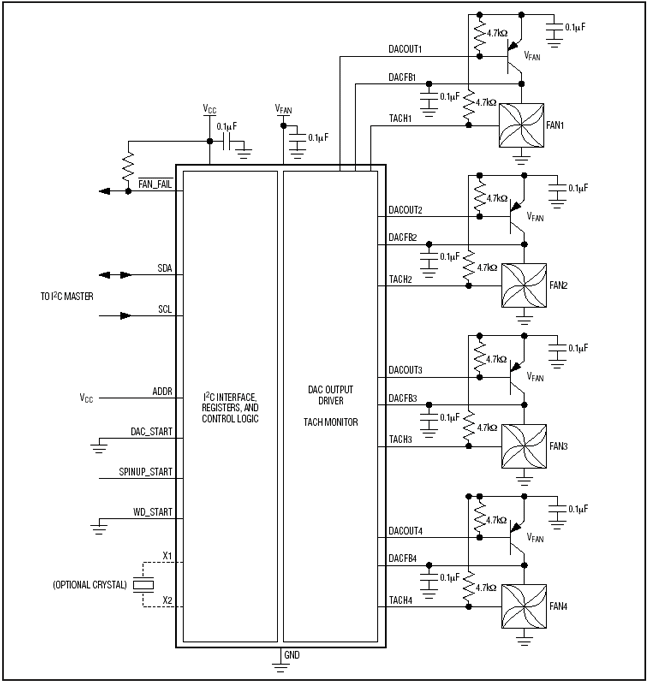

MAX6620采用四路独立的线性电压输出控制四路风扇的速度。风扇驱动电压直接由I²C接口控制。每路输出驱动外部双极性晶体管的基极或FET的栅极，采用高边驱动配置。风扇电源的电压反馈能够强制正确的输出电压。
MAX6620提供两种风扇控制模式。在RPM模式下，MAX6620监测4路风扇转速计的逻辑输出，从而精确(±1%)控制风扇RPM，并检测风扇的故障状态。DAC模式下，以9位电压分辨率驱动每路风扇，监测风扇转速计输出是否存在故障。
DAC_START输入选择启动时的风扇电源电压，确保首次上电时风扇正常运行。如果在预设的超时周期内没有有效的I²C通信，看门狗功能可使风扇全速运行，保护系统。
MAX6620采用3.0V至5.5V供电，电流损耗仅为250µA，提供I²C接口，这些特性使其适用于任何需要系统冷却的风扇控制。MAX6620采用28引脚TQFN封装，工作在-40°C至+125°C汽车级温度范围。
应用
- 通信设备
- 消费类产品
- 服务器
- 存储设备
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
