MAX6651

风扇转速调节器和监控器,带有SMBus™/I²C兼容接口

更多 showmore-icon

风扇速度控制、监控电路,实现高性能热管理

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 适用于5V/12V风扇的闭环/开环风扇速度控制
  • 2线SMBus/I²C兼容接口
  • 监控转速计输出
    • 单个转速计(MAX6650)
    • 多达四个转速计(MAX6651)
  • 可编程警报输出
  • GPIO
  • 硬件全开覆盖
  • 同步多个风扇
  • 四个可选从机地址
  • 电源电压:3V至5.5V
  • 小型封装
    • 10引脚µMAX (MAX6650)
    • 16引脚QSOP (MAX6651)
更多细节
show more Icon

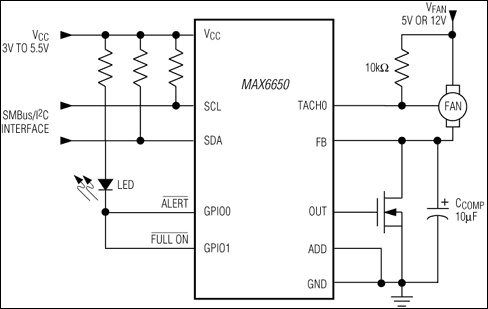

MAX6650/MAX6651风扇控制器使用SMBus/I²C兼容接口来调节和监控带内置转速计的5VDC/12VDC无刷风扇的速度。它们使用外部MOSFET或双极性晶体管来线性调节风扇两端的电压,从而自动强制风扇的转速计频率(风扇转速)与风扇转速寄存器中的预编程值相匹配。MAX6650通过监控其转速计输出来调节单个风扇的转速。MAX6651也可以调节单个风扇的转速,但它包含额外的转速计输入,可以监控多达四个风扇,并在并行使用时将它们作为一个单元进行控制。

MAX6650/MAX6651提供通用输入/输出(GPIO)引脚,用作数字输入、数字输出或各种硬件接口。这些开漏输入/输出具有10mA吸电流能力,可以驱动LED。要添加额外的硬件控制,请将GPIO1配置为在软件发生故障时完全开启风扇。要在检测到故障情况时生成中断,请将GPIO0配置为用作低电平有效警报输出。通过将GPIO2(仅限MAX6651)设置为内部时钟输出或外部时钟输入来同步多个器件。

MAX6650采用节省空间的10引脚µMAX®封装,MAX6651采用小型16引脚QSOP封装。



应用

  • 计算机:台式机、工作站和服务器
  • 网络
  • RAID
  • 服务器
  • 电信
  • 工作站
