MAX1669

量产

风扇控制器及远端温度传感器，带有SMBus串行接口

业内首款可提供PWM、线性风扇控制的温度传感器

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 测量远程CPU温度
  • 无需校准
  • 用于风扇的20Hz至160Hz PWM输出
  • PWM频率同步输入(260kHz)
  • 灵活的风扇接口：线性或PWM
  • SMBus 2线串行接口
  • 可编程欠温/过温警报
  • 反ALERT锁存中断输出
  • 反OVERT恒温器输出
  • 两个GPIO引脚
  • 一次写入配置保护
  • 支持SMBus警报响应
  • ±3°C温度精度（-40°C至+125°C，远程）
  • 3µA待机电源电流
  • 电源电压范围：+3V至+5.5V
  • 小型16引脚QSOP封装
  • 远程二极管传感器、PWM和线性风扇控制、双警报

MAX1669风扇控制器包含一个高精度的数字温度计，可报告远程传感器的温度。远程传感器是一个二极管连接式晶体管（通常为低成本、易于安装的2N3906 PNP型），可取代传统的热敏电阻或热电偶。对于多个制造商的晶体管来说，远程精度为±3°C，无需校准。MAX1669具有独立的风扇控制器，其低电流逻辑输出需要外部电源元件来与直流无刷风扇进行接口。风扇控制器有两种工作模式：用于驱动风扇电机的低频（20Hz至160Hz）PWM模式，或产生可变直流控制电压的高阻抗DAC输出。在PWM模式下，FAN频率可同步至一个外部时钟。

其他主要特性包括用于风扇存在检测的通用输入/输出(GPIO)，以及在主机系统失去通信能力时用作风扇覆盖信号的恒温器输出。内部ADC具有宽输入电压范围，当施加的输入电压过大时，会提供超范围读数。其他错误检查包括温度超出范围指示和二极管开路/短路故障。

MAX1669采用节省空间的16引脚QSOP封装，因此可安装在SLOT1连接器附近。



应用

  • 计算机：台式机、工作站和服务器
  • 笔记本电脑
  • Pentium® CPU冷却装置
  • 服务器
  • 工作站
MAX1669
风扇控制器及远端温度传感器，带有SMBus串行接口

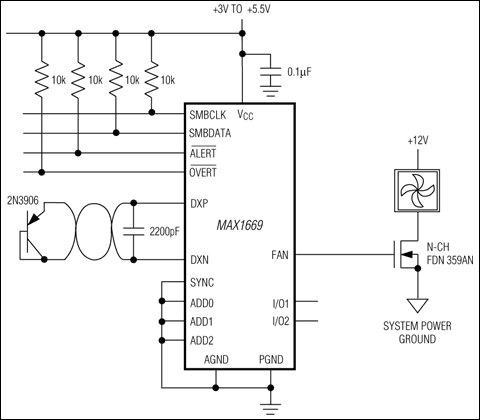

MAX1669：典型工作电路
