MAX6660

远端结温控制的风扇转速调节器,带有SMBus接口

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 集成的热感应和风扇调节方案
  • 可编程风扇门限温度
  • 对应于满度风扇速度的温度范围可编程控制
  • 精确的闭环风扇转速调节
  • 片上功率器件可驱动额定电流高达250mA的风扇
  • 可编程控制的过低/过高温度告警
  • 具有超时限制的SMBus二线串口(无锁定SMBus)
  • 支持SMBus报警响应
  • ACPI兼容,包括/OVERT系统关断功能
  • ±1°C (+60°C至+100°C)热感应精度
  • 提供MAX6660EVKIT
更多细节
show more Icon

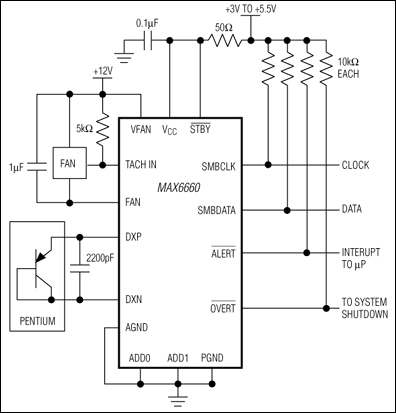

MAX6660是一款远端结温传感器和风扇速度调节器,提供了完备的风扇控制解决方案。远端温度传感器通常采用一个共集电极PNP,如微处理器的一个衬底PNP,或一个连接为二极管形式的晶体管,通常是一个廉价且易安装的2N3904 NPN或2N3906 PNP。

该器件还包括一个闭环风扇控制器,根据转速计反馈来调节风扇速度。MAX6660将温度数据与风扇门限温度和增益设定相比较,两者均可通过SMBus™由用户编程。其结果是实现与远端结温成正比的自动风扇控制。可以在任何时候断开温度反馈环,以便由系统控制风扇速度。

风扇速度是通过电压控制的,与PWM控制相比,更加安静和可靠。片上功率器件可驱动额定电流高达250mA的风扇。

温度数据每0.25秒更新一次,通过SMBus接口可以在任意时刻被读取。当远端结温在+60°C至+100°C范围内时,MAX6660的检测精度可以达到1°C (最大)。数据格式为10位 + 符号,分辨率0.125°C。

MAX6660的额定温度范围是-40°C至+125°C,采用16引脚QSOP封装。

应用

  • 工业控制系统
  • 笔记本电脑
  • PC
  • 服务器
  • 电信系统
  • 工作站
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX6660AEE+
  • HTML
  • HTML
MAX6660AEE+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX6660EVSYS

MAX6660评估系统/评估板

zoom

MAX6660EVSYS

MAX6660评估系统/评估板

MAX6660评估系统/评估板

特性和优点

  • 测量和显示远端传感器温度
  • 控制风扇速度
  • 可编程报警和配置
  • 工作温度范围
    • -40°C至+125°C (远端传感器)
    • 0°C至+70°C (评估板)
  • I²C/SMBus兼容
  • 易用的、菜单驱动软件
  • 已组装且经过测试
  • 包含Windows 95/98/2000兼容的软件和演示PCB

产品详情

MAX6660评估系统(EV system)包含一块MAX6660评估板(EV kit)和一块Maxim系统管理总线SMBus™接口板。

MAX6660评估板是一块已组装且经过测试的PCB,可演示MAX6660远端温度传感器与风扇速度调节器。它监视一个外部连接为二极管形式的晶体管的结温,并将温度转换为8位或11位(扩展分辨率模式)、2线串行数据。一个SOT23封装的2N3906晶体管温度传感器已焊接在评估板上,但它也可被卸除。评估板可以通过双绞线与邻近待测系统的远端二极管连接。MAX6660还有一个闭环风扇控制器,可根据转速计反馈调节风扇速度。注意:参考评估板数据资料和MAX6660数据资料。

Maxim SMBus接口板(MAXSMBus)允许IBM®兼容PC使用并口仿真SMBus 2线接口。Windows® 95/98/2000兼容的软件提供友好的用户界面,用以演示MAX6660的功能。程序采用菜单驱动并提供带有控制按钮和状态显示的图形界面。(注意:在Windows 2000下需要安装驱动;参考软盘上的Win2000.pdf或Win2000.txt文件)。

定购MAX6660EVSYS进行完整的基于IBM PC的MAX6660评估。如果您已经拥有SMBus接口,可定购MAX6660EVKIT。

应用

  • 工业控制系统
  • 笔记本电脑
  • PC
  • 服务器
  • 电信系统
  • 工作站
