MAX5995A
IEEE 802.3bt兼容、用电设备接口控制器，集成91W高功率MOSFET
更多
IEEE 802.3af/at/bt兼容；将PD供电功率翻倍，可支持1级至4级PSE和多次事件分级
不是您想寻找的产品？
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
特性
- 兼容IEEE 802.3af/at/bt
- 1至4级PSE分级指示或外部墙上适配器指示输出
- 简化的墙上适配器接口
- 0-8多次事件分级
- 智能MPS (MAX5995B/MAX5995C，专利号US9152161)
- 休眠模式和超低功耗休眠模式(MAX5995A/MAX5995B)
- 100V输入绝对最大额定值
- 启动期间浪涌限流
- 常规工作期间电流限值
- 折返式限流保护
- 欠压锁定 @ 36V
- LED驱动器，可编程LED电流(MAX5995A/MAX5995B)
- 过热保护
- 多次事件电源水平指示
- 自动分级特性(MAX5995C)
- 热增强、5mm x 5mm、16引脚TQFN封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

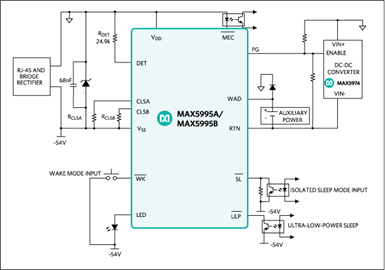

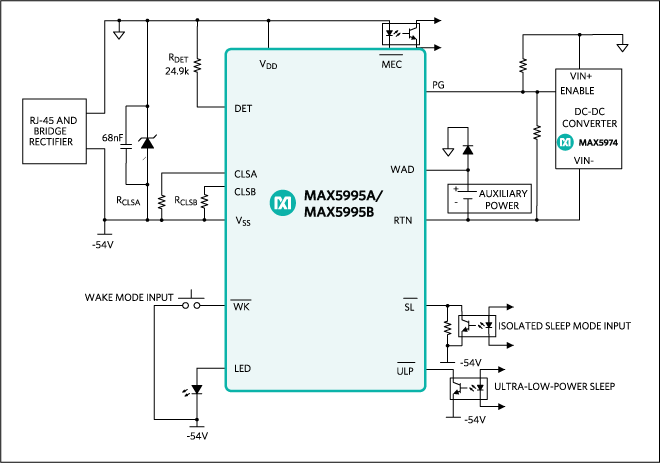

MAX5995A/MAX5995B/MAX5995C提供完备的用电设备(PD)接口，使以太网供电(PoE)系统符合IEEE® 802.3af/at/bt标准。器件为PD提供侦测签名、分级签名和集成隔离电源开关，带有启动浪涌电流控制。启动期间，器件将电流限制到135mA (典型值)，然后在隔离电源MOSFET完全增强后再切换到较高限流值(1800mA至2400mA，典型值)。器件具有多次事件分级、智能MPS (MAX5995B/MAX5995C)、自动分级(MAX5995C)、具有宽滞回和长抗尖峰时间的UVLO，以补偿双绞线电缆的阻性压降，以及确保上电/断电条件期间的无干扰转换。器件的输入可承受最大100V电压。
器件支持多次事件分级方法，符合IEEE 802.3bt标准的规定，提供指示1级至4级供电设备(PSE)的信号。器件可检测墙上适配器电源连接，允许从PoE电源平稳切换到墙上电源适配器。
器件也提供电源就绪(PG)信号、两级限流和折返限流控制、过热保护。MAX5995A/MAX5995B的休眠模式能最大程度降低功耗，同时产生维持功率特征(MPS)，以保持PSE连接。MAX5995A/MAX5995B的超低功耗休眠模式进一步降低功耗，同时仍然产生MPS电流。MAX5995B/MAX5995C提供智能维持功率特征(IMPS)功能，通过检测端口电流自动使能MPS电流。器件具有LED驱动器，在休眠模式、超低功耗休眠模式(MAX5995A/MAX5995B)以及智能MPS模式(MAX5995B/MAX5995C)期间激活。多次事件指示特性提供模式信号，指示5种不同场景下从PSE分配给PD的功率水平。MAX5995C提供自动分级特性，支持高级应用，允许PSE有效优化分配给PD的功率。
MAX5995A/MAX5995B/MAX5995C采用16引脚、5mm x 5mm、TQFN封装。器件工作在-40ºC至+85ºC温度范围。
应用
- 楼宇自动化
- IEEE 802.3bt用电设备
- 照明
- 小蜂窝、微微蜂窝
- VoIP电压、IP安全摄像机
- 无线接入点
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
软件和型号相关生态系统
评估套件 1
MAX5995BEVKIT
MAX5995A, MAX5995B, MAX5995C, MAX5974D评估套件
产品详情
MAX5995评估套件(EV kit)为完全装配并经过测试的表贴电路板，具有以太网端口、网络用电设备(PD)接口控制器，适用于-57V电源系统。评估套件使用MAX5995B IEEE
评估套件由IEEE 802.3af/at/bt兼容的电源设备(PSE)供电。关于PSE控制器的信息，请参考MAX5952、MAX5965A/MAX5965B和MAX5980 IC数据手册。PSE通过非屏蔽双绞线以太网电缆提供所需的-36V至-57V直流电源，通过评估套件的RJ45磁性插座输入。评估套件具有一个1 x 1吉比特RJ45磁性插座和两个有源全波整流器(N101和N102)，用于分离端跨或中跨以太网系统提供的直流电源。
评估套件也可由墙上适配器电源供电。评估套件提供支持墙上适配器电源输出的PCB焊盘。检测到墙上适配器电源时，其优先级高于PSE电源，使用墙上适配器为评估套件供电。
评估套件演示IC的完整功能，例如PD侦测签名、PD分级签名、多次事件分级(MEC)、智能MPS、浪涌电流控制、输入过压锁定(UVLO)，以及DC-DC降压型转换器。降压型转换器工作在290kHz固定开关频率，配置为隔离有源箝位正激结构，输出电压为+12V DC，提供5.5A电流。
应用
- 楼宇自动化
- IEEE 802.3bt用电设备
- 照明
- 小蜂窝、微微蜂窝
- VoIP电压、IP安全摄像机
- 无线接入点
