  5. MAX5992B

英文数据手册 Rev. 0
(产品技术资料帮助）

概览

优势和特点

  • 兼容IEEE 802.3af/at
  • 兼容UPoE
  • 高功率2x2P/多PD同步/多PD冗余
  • 集成有源FET桥控制和反向供电保护
  • 可选UVLO，支持医疗/工业应用
  • 两级浪涌电流控制
  • 智能MPS
  • 简化墙上适配器接口，实现电源平稳切换
  • 超低功耗/休眠模式
  • 二次事件分级或外部墙上适配器指示输出
  • PoE分级0至5
  • 栅极驱动，用于外部隔离MOSFET
  • 可选限流值和折返式限流
  • RJ45 12V电源输入
  • 6.5s休眠模式延迟

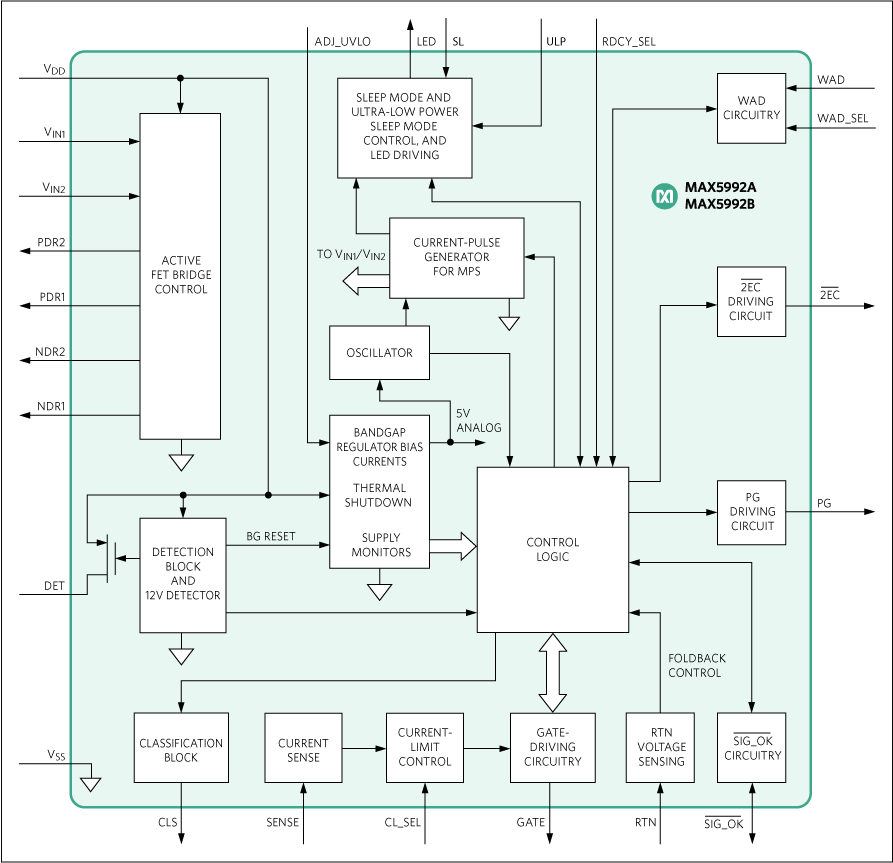

产品详情

MAX5992A/MAX5992B多源、高功率、高性能用电设备(PD)控制器为以太网供电(PoE)系统中的PD提供完备的接口控制，使其符合IEEE

®

802.3af/at标准。器件为PD提供侦测签名、分级签名和隔离MOSFET驱动器，带有限流控制。此外，智能维持功率特征(MPS)和有源FET桥控制使PD的电源效率更高。器件具有低电平有效的SIG_OK输出信号，支持高功率多2P PD应用。可选择浪涌限流模块支持冗余应用中的多PD、光纤到户/光纤到楼(FTTH/FTTB)操作。器件具有输入UVLO功能，具有较宽的滞回和较长的抗尖峰脉冲时间，以补偿双绞线电缆的电阻压降，确保在电源开/关工作条件下没有尖峰干扰。通过可选的UVLO，器件可工作在20.8V低压电源。器件的输入可承受高达100V电压。

器件支持二次事件分级方法，符合IEEE 802.3at标准的规定，提供指示2级供电设备(PSE)的信号。器件可检测墙上适配器电源连接，允许从PoE电源平稳切换到墙上电源适配器。此外，如果已使能PoE，可选的WAD_SEL支持从墙上适配器平稳切换到PoE。

器件也提供电源就绪(PG)信号、两级限流、折返限流控制和过热保护。休眠模式在实现低功耗的同时支持MPS。超低功耗休眠模式可进一步降低功耗，在满足超低功耗要求的同时仍然支持MPS。器件也具有LED驱动器，在休眠/超低功耗休眠/MPS模式下自动激活。MAX5992A的PoE UVLO为38.6V，MAX5992B的PoE UVLO为35.4V，具有6.5s休眠模式延迟。

MAX5992A/MAX5992B采用24引脚、4mm x 4mm、TQFN封装，工作在-40°C至+85°C扩展级温度范围。

应用

  • 毫微微蜂窝、微微蜂窝、微蜂窝
  • 光纤到户/楼(FTTH/FTTB)
  • 高功率2x2P PD
  • IEEE 802.3af/at用电设备(PD)
  • IP电话
  • IP安全摄像机(IPC)
  • 多PD冗余
  • 通用以太网供电(UPoE)
  • WiMAX®基站
  • 无线接入点

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

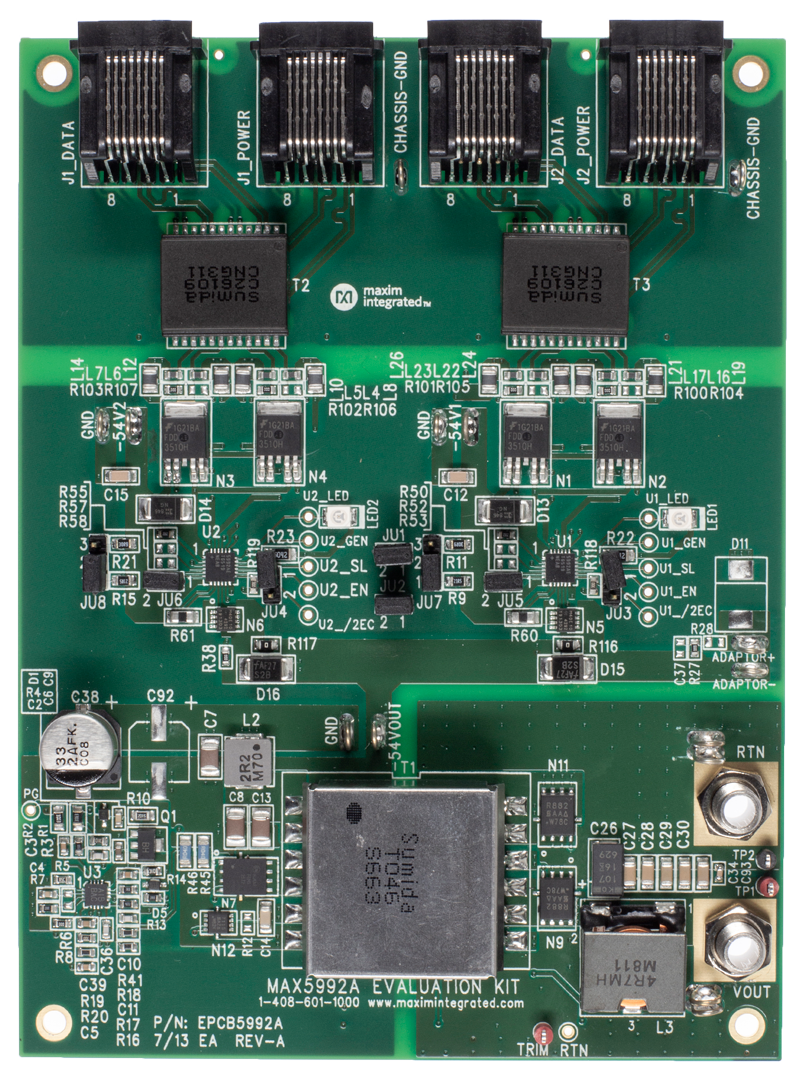

评估套件 (1)
