  5. MAX5987A


概览

优势和特点

  • 兼容于IEEE 802.3af
  • PoE Class 1/Class 2分级
  • 简化的墙上适配器接口
  • 智能MPS
  • 休眠和超低功耗模式(MAX5986A/MAX5986B)
  • 高效、集成的DC-DC转换器(内置开关)
  • 8.7V至60V较宽的输入电压范围
  • 3.0V至14V可编程输出电压范围
  • 内部补偿
  • 固定214kHz/275kHz开关频率
  • 频率折返,确保轻载下高效工作
  • 内置输出电压监测
  • 开漏RESET输出(MAX5987A)
  • 过载、输出短路、输出过压和过热保护
  • 打嗝式电流限制
  • 反向偏置优化效率
  • 集成TVS二极管可承受电缆放电(CDE)
  • 内部LDO稳压器可提供高达100mA的负载驱动(MAX5987A)
  • 固定3.3V或通过外部电阻分压器设置输出电压
  • 49mA (典型值)浪涌电流限制
  • 通过峰值2kV的200m CAT-6电缆放电测试

产品详情

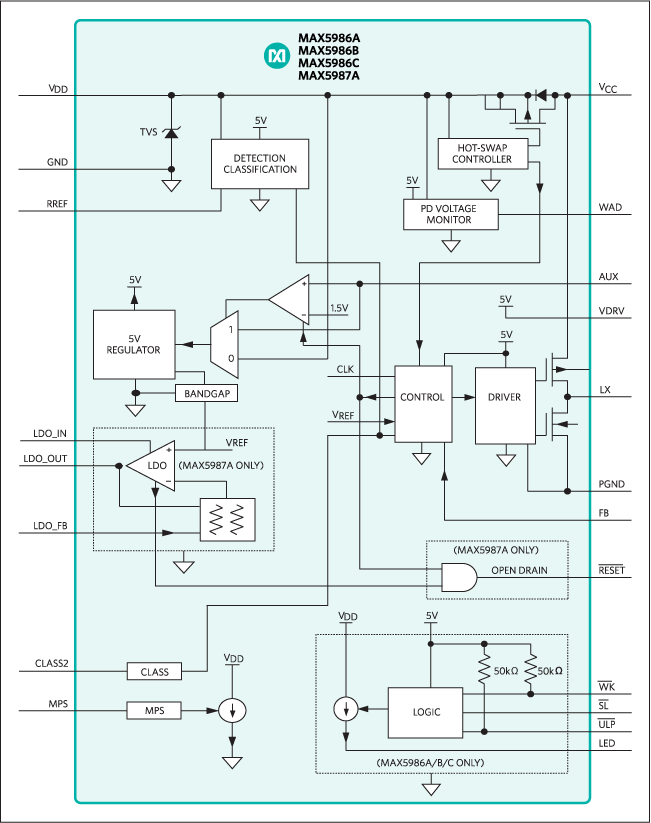

MAX5986A/MAX5986B/MAX5987A作为以太网供电(PoE)系统的IEEE®802.3af兼容、Class 1/Class 2 PD设备,提供完备的供电解决方案。MAX5986A/MAX5987A集成了具有高效DC-DC转换器的PD接口,只需少数外部元件即可构成完备的PD解决方案。MAX5987A包括低压差稳压器,MAX5986A/MAX5986B具有休眠和超低功耗模式。
PD接口采用单个外部电阻提供特征检测和ss 1/Class 2分级,PD接口还提供了一个隔离功率MOSFET,具有60mA (最大)浪涌电流限制和201mA (MAX5986A)或323mA (MAX5986B/MAX5987A)工作电流限制。
集成降压型DC-DC转换器采用峰值电流模式控制,提供具有快速瞬态响应、可方便实现的架构。降压型转换器工作在8.7V至60V较宽的输入电压范围,1.15A负载下能够支持高达3.84W (MAX5986A)或6.49W (MAX5986B/MAX5987A)的输出功率。MAX5986A DC-DC转换器工作在275kHz开关频率,折返式频率调整功能在轻载时将开关频率降低一半,有效提升工作效率。
器件具有输入欠压锁定(UVLO)功能,具有较宽的滞回和较长的抗尖峰脉冲时间,以补偿双绞线电缆的电阻压降,确保在电源开/关工作条件下没有尖峰干扰。器件还提供热关断、短路保护、输出过压保护和打嗝式限流,以改善性能和可靠性。
MAX5986A/MAX5986B/MAX5987A采用16引脚、5mm x 5mm、TQFN封装,工作在-40°C至+85°C温度范围。

应用

  • IEEE 802.3af用电设备
  • IP电话
  • IP安全摄像机
  • WiMAX®基站
  • 无线接入点

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
