MAX5984
量产单端口、40W、IEEE 802.3af/at PSE控制器，集成MOSFET
高度集成方案有效简化PSE设计
- 产品模型
- 4
产品详情
- 兼容于IEEE 802.3af/at
- 高达40W的单端口PSE应用
- 集成0.5Ω功率MOSFET和检流电阻
- 2事件引脚选择(MAX5984A/MAX5984B)
- PD检测和分级
- 为5级PD提供可编程限流
- 为传统设备提供大容量检测
- 具有直流/交流负载开路检测
- 电流折返、占空比控制限流
- LED指示端口状态
- 直接快速关断控制
- 节省空间的28引脚TQFN (5mm × 5mm)封装

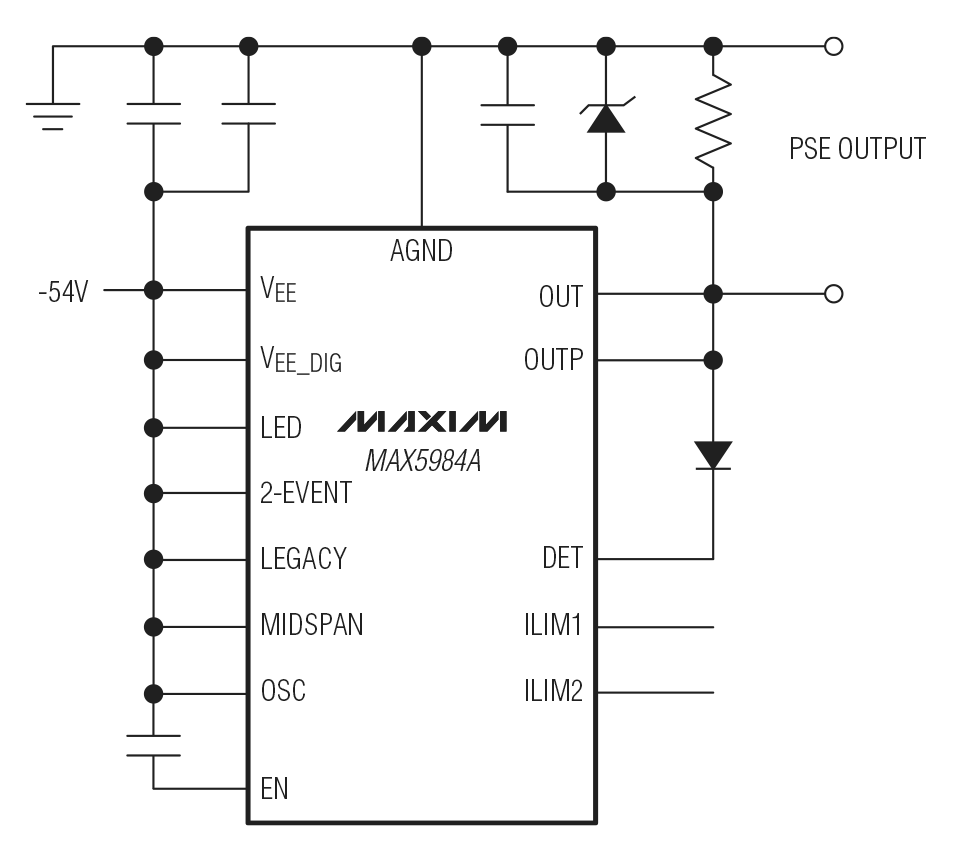

MAX5984是一款单端口、供电设备(PSE)控制器，设计用于IEEE® 802.3af/at兼容PSE。这款器件提供用电设备(PD)的侦测、分级、限流以及直流/交流负载开路检测。MAX5984采用自主操作模式，无需任何软件编程，内部集成了功率MOSFET和检流电阻。器件支持新一代5级、2事件分级，用于侦测大功率PD。MAX5984为单个端口(5级使能)提供高达40W功率，并提供传统PD的大容量检测。
MAX5984具有输入欠压锁定(UVLO)、输入过压锁定、高温检测、启动过程的输出摆率限制以及LED状态指示。
MAX5984提供节省空间的28引脚TQFN (5mm x 5mm)功率封装，工作在扩展级(-40°C至+85°C)温度范围。
应用
- 工业自动控制
- null
- 单端口PSE端点应用
- 单端口PSE电源(中跨系统)
- 交换机/路由器
- 无线LAN接入点/WiMAX® 基站
参考资料
数据手册 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX5984AETI+ | 28-LFCSP-5X5X0.75 | ||
| MAX5984AETI+T | 28-LFCSP-5X5X0.75 | ||
| MAX5984BETI+ | 28-LFCSP-5X5X0.75 | ||
| MAX5984BETI+T | 28-LFCSP-5X5X0.75 |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
6月 20, 2016 - 1612 ASSEMBLY |
||
| MAX5984AETI+ | 量产 | |
| MAX5984AETI+T | 量产 | |
| MAX5984BETI+T | 量产 | |
这是最新版本的数据手册
