MAX5981B

量产

IEEE 802.3af/at兼容、受电设备接口控制器，集成功率MOSFET

超低功耗休眠模式，满足欧盟针对各种设备的能耗要求

数据手册 (Rev. 2) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 休眠模式和超低功耗
  • 兼容于IEEE 802.3af/at
  • 2级事件分级或外部墙上适配器指示输出
  • 简易的墙上适配器接口
  • 0至5级PoE分级
  • 100V绝对最大额定输入
  • 180mA最大浪涌电流限制
  • 正常工作期间电流限制在720mA至880mA
  • 电流限制和折返式保护
  • 传统的36V UVLO
  • 带有可编程LED电流的LED驱动
  • 过热保护
  • 增强散热型5mm × 5mm、16引脚TDFN封装

MAX5981为用电设备(PD)提供完整的接口电路，符合以太网供电(PoE)系统IEEE® 802.3af/at标准。MAX5981为PD提供侦测信号、分级信号以及带有浪涌电流控制的集成隔离功率开关。启动过程中，MAX5981将浪涌电流限制在180mA以内，直到隔离功率MOSFET完全开启后切换到较高的限流值(720mA至880mA)。器件具有输入UVLO，带有滞回和长周期干扰脉冲屏蔽，以补偿双绞线电缆的阻性衰减，确保上电/掉电期间无干扰传输。MAX5981输入能够承受高达100V的电压。

MAX5981支持IEEE 802.3at标准规定的2级事件分级方法，并提供一个信号用于指示2类供电设备(PSE)的侦测情况。器件检测墙上适配器电源的连接状态，允许从PoE电源平滑切换到墙上适配器电源。

MAX5981还提供电源就绪(PG)信号、2级电流限制和折返式热保护、di/dt限制。MAX5981的休眠模式提供低功耗设计，支持电源信号保持(MPS)功能。MAX5981的超低功耗休眠模式进一步降低功耗，仍支持MPS。MAX5981带有LED驱动器，休眠模式下可自动激活，或在正常工作模式下手动激活。休眠模式下，LED驱动器可产生250Hz (MAX5981A)或15.625kHz (MAX5981B)周期性电流(ILED)。

MAX5981采用16引脚、5mm × 5mm、TDFN封装，工作在-40°C至+85°C扩展级温度范围。

应用

  • IEEE 802.3af/at用电设备
  • IP电话、无线接点、IP安全摄像机
  • WiMAX™基站
MAX5981B
IEEE 802.3af/at兼容、受电设备接口控制器，集成功率MOSFET

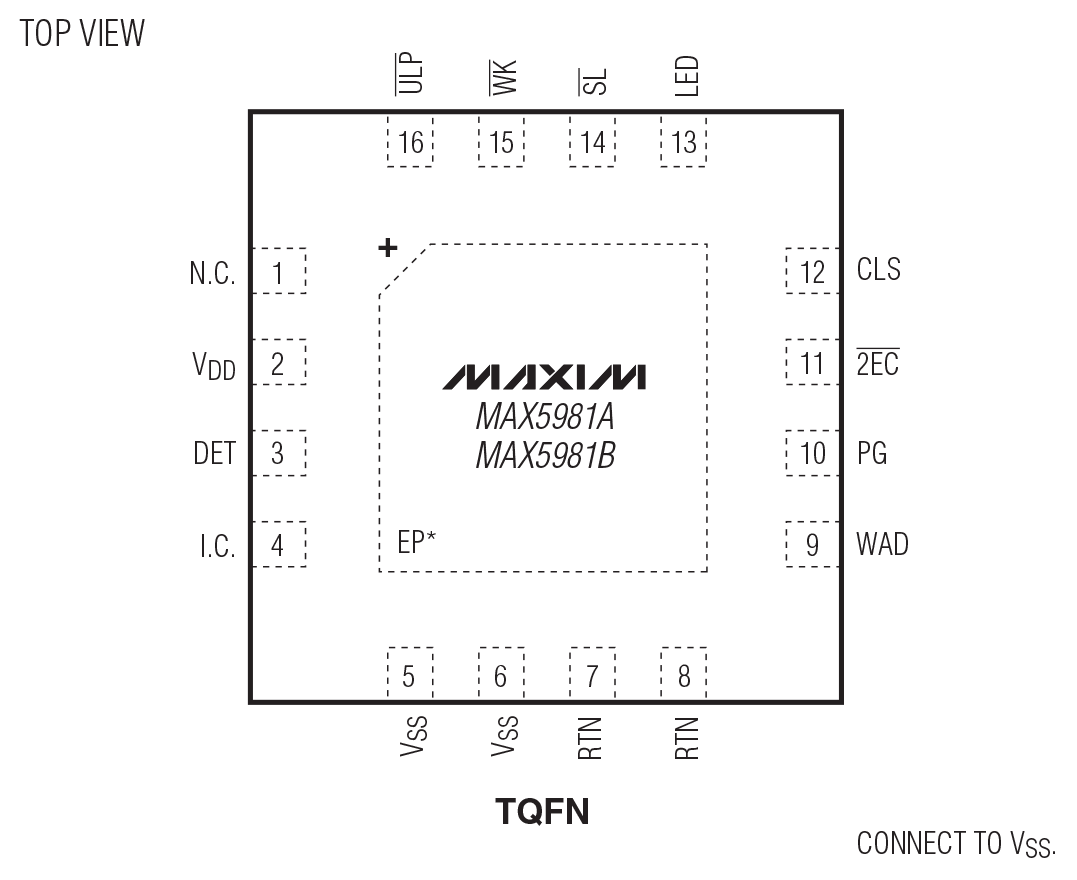

MAX5981A/MAX5981B Block Diagram MAX5981A/MAX5981B Circuit Diagram MAX5981A/MAX5981B Pin Configuration
