概览
优势和特点
- 休眠模式和超低功耗
- 兼容于IEEE 802.3af/at
- 2级事件分级或外部墙上适配器指示输出
- 简易的墙上适配器接口
- 0至5级PoE分级
- 100V绝对最大额定输入
- 180mA最大浪涌电流限制
- 正常工作期间电流限制在720mA至880mA
- 电流限制和折返式保护
- 传统的36V UVLO
- 带有可编程LED电流的LED驱动
- 过热保护
- 增强散热型5mm × 5mm、16引脚TDFN封装
产品详情

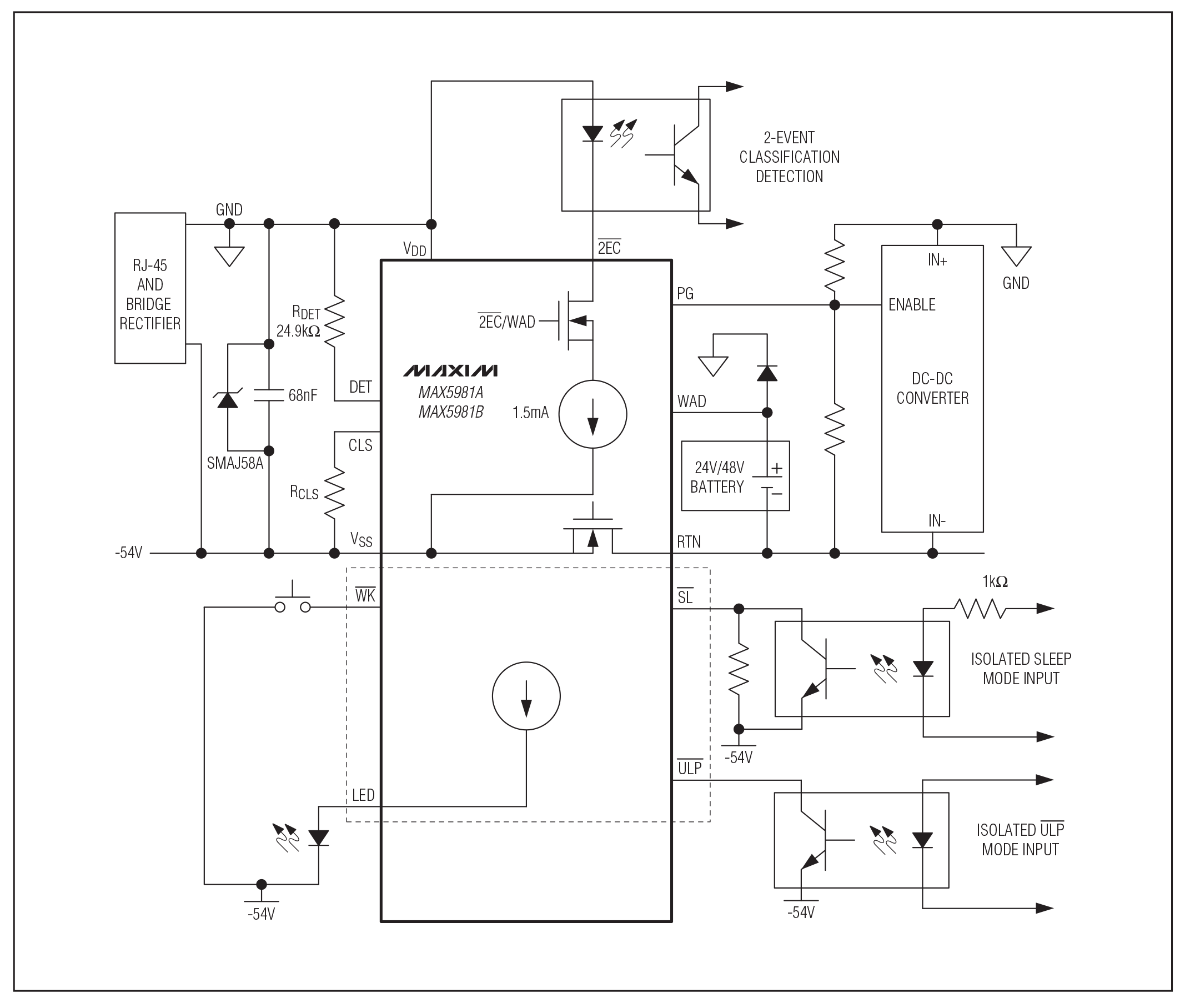

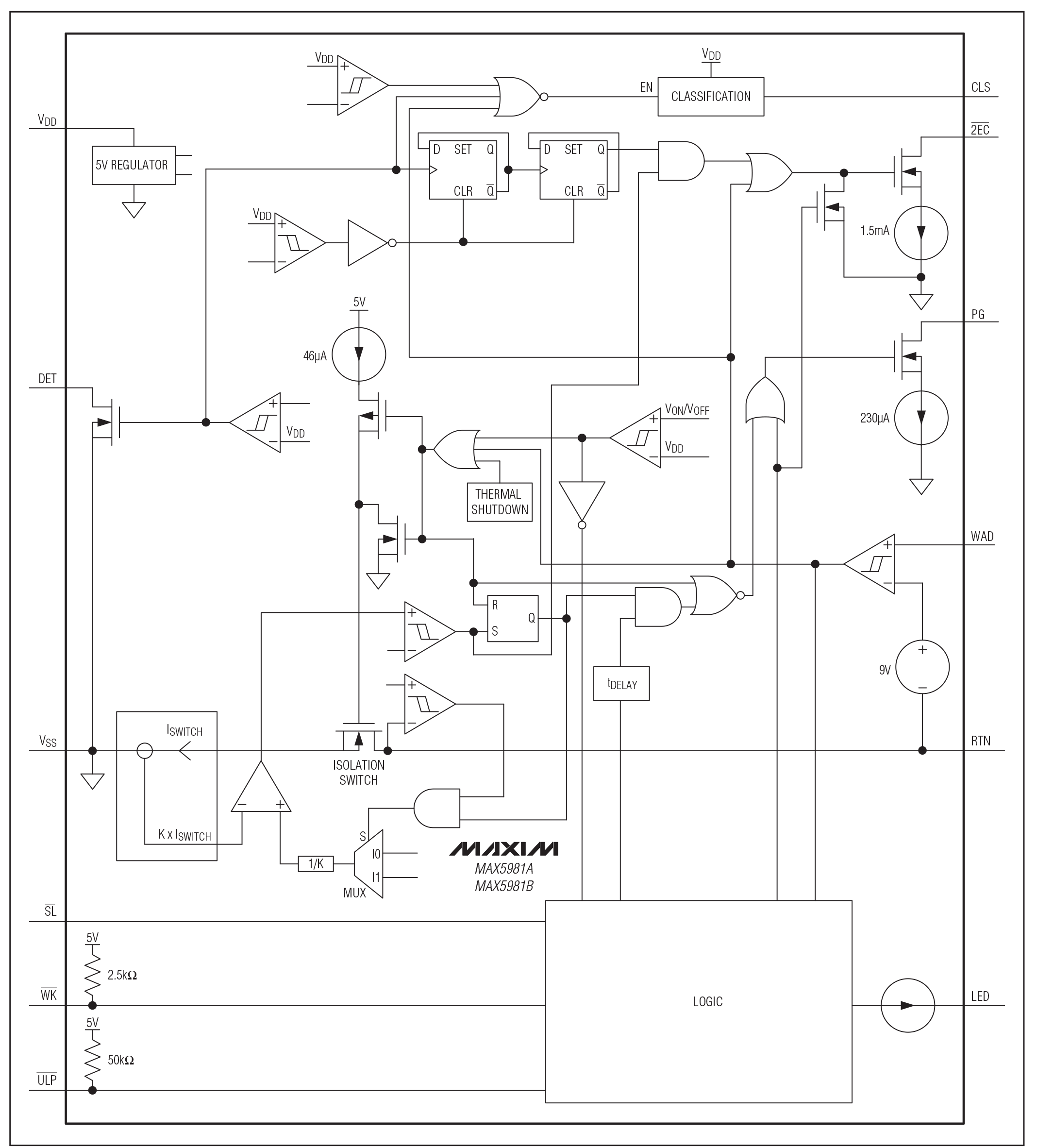

MAX5981为用电设备(PD)提供完整的接口电路，符合以太网供电(PoE)系统IEEE® 802.3af/at标准。MAX5981为PD提供侦测信号、分级信号以及带有浪涌电流控制的集成隔离功率开关。启动过程中，MAX5981将浪涌电流限制在180mA以内，直到隔离功率MOSFET完全开启后切换到较高的限流值(720mA至880mA)。器件具有输入UVLO，带有滞回和长周期干扰脉冲屏蔽，以补偿双绞线电缆的阻性衰减，确保上电/掉电期间无干扰传输。MAX5981输入能够承受高达100V的电压。
MAX5981支持IEEE 802.3at标准规定的2级事件分级方法，并提供一个信号用于指示2类供电设备(PSE)的侦测情况。器件检测墙上适配器电源的连接状态，允许从PoE电源平滑切换到墙上适配器电源。
MAX5981还提供电源就绪(PG)信号、2级电流限制和折返式热保护、di/dt限制。MAX5981的休眠模式提供低功耗设计，支持电源信号保持(MPS)功能。MAX5981的超低功耗休眠模式进一步降低功耗，仍支持MPS。MAX5981带有LED驱动器，休眠模式下可自动激活，或在正常工作模式下手动激活。休眠模式下，LED驱动器可产生250Hz (MAX5981A)或15.625kHz (MAX5981B)周期性电流(ILED)。
MAX5981采用16引脚、5mm × 5mm、TDFN封装，工作在-40°C至+85°C扩展级温度范围。
应用
- IEEE 802.3af/at用电设备
- IP电话、无线接点、IP安全摄像机
- WiMAX™基站
