MAX5978

0至16V、热插拔控制器,带有10位电流和电压监测以及四路LED驱动器

更多 showmore-icon

业内首款能够工作在最低0V的热插拔控制器,集成电压和电流监测器

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 工作在0至16V的热插拔控制器
  • 10位ADC用于监测负载电压和电流
  • 环形缓存器可存储5ms的电流和电压测量值
  • 内部电荷泵产生n沟道MOSFET栅极驱动
  • 内部500mA栅极下拉电流实现快速关断
  • VariableSpeed/Bilevel™断路器保护
  • 精密电压使能输入
  • 报警输出指示故障和告警状态
  • 极性可编程的漏极开路电源就绪输出
  • 漏极开路故障指示输出
  • 4个漏极开路通用输出,可吸收25mA电流直接驱动LED
  • 可编程LED闪烁功能
  • 锁存故障管理
  • 400kHz I²C接口
  • 小尺寸5mm x 5mm、32引脚TQFN-EP封装
更多细节
show more Icon

MAX5978热插拔控制器为0至16V供电系统提供完备保护,器件包括4路可编程LED输出。

IC提供两级可编程过流保护断路器:快速比较门限可迅速关闭电路,低速比较门限可实现延时关断。通过三电平逻辑输入(IRNG)或通过I²C接口设置断路器的最大过流门限范围。

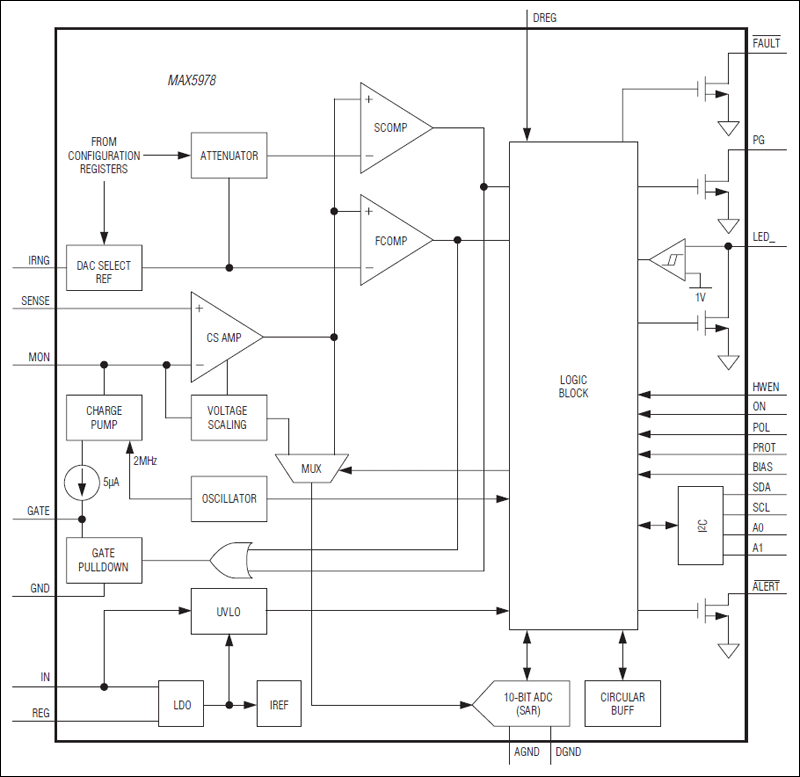

IC采用先进的热插拔控制架构,利用内部10位ADC监测电压和电流,ADC连续切换,以10ksps速率对输出电压和电流进行转换。每10位采样值存储在内部环形缓存器内,可随时或在发生故障时通过I²C接口读回每个信号之前的50个采样值。

器件包括5个用户可编程数字比较器,以实现过流报警和两级过压/欠压检测。当测量值超出设定门限时,将触发外部/ALERT输出信号。除/ALERT信号外,可对IC进行编程,解除电源就绪信号的触发状态和/或关闭外部MOSFET。

IC具有4个I/O口,可独立配置为通用输入/输出(GPIO)或可编程闪烁的漏极开路LED驱动器,4个I/O口可混合配置为LED驱动和GPIO功能。

器件采用32引脚薄型QFN-EP封装,工作在-40°C至+85°C扩展级温度范围。

应用

  • 刀片式服务器
  • 直流能量计
  • 磁盘驱动/DASD/存储系统
  • 网络交换机/路由器
  • 用于ASIC、FPGA和微控制器的软开关
