概览

优势和特点

  • 兼容于PCI Express
  • 为2个PCI-E插槽的12V、3.3V以及3.3V辅助电源提供热插拔控制
  • 为辅助电源提供集成的功率MOSFET
  • 控制dI/dt与dV/dt
  • 过流/短路条件下提供主动限流保护
  • 可编程限流超时
  • 具有可编程上电复位(POR) (缺省值为160ms)功能的/PWRGD信号输出
  • 发生过流与超温故障后的闭锁/FAULT信号输出
  • 带4ms去抖的提示开关输入/输出
  • 在线检测输入
  • 强制导通输入便于测试
  • 热关断
  • 允许通过SMBus接口的I/O扩展器进行控制

产品详情

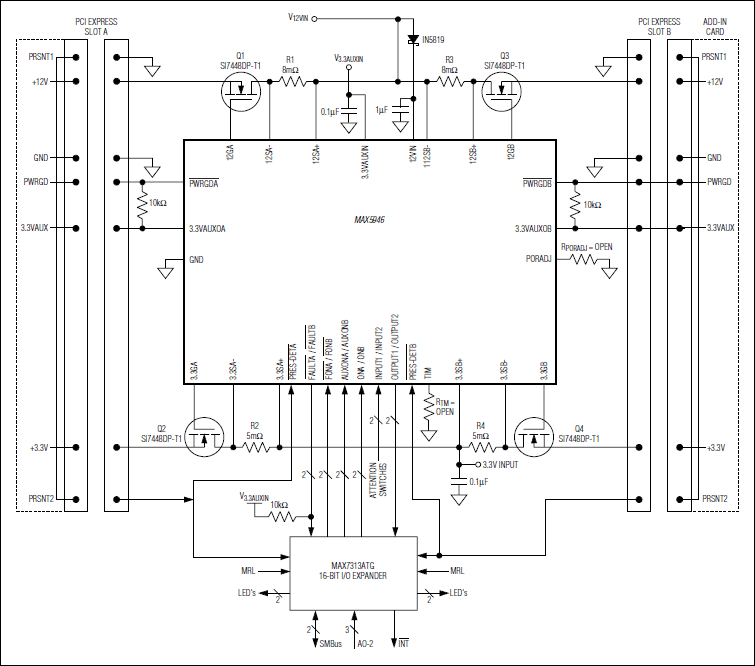

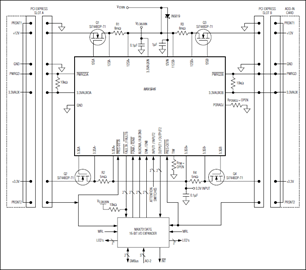

MAX5946双路热插拔控制器为PCI Express®应用而设计。该器件为两个PCI Express插槽的12V、3.3V以及3.3V辅助电源提供热插拔控制。MAX5946的逻辑输入/输出可以直接与系统热插拔管理控制器接口,或与SMBus™外部I/O扩展器接口。器件中包括集成的去抖提示开关与在线检测信号,从而简化系统设计。

MAX5946驱动四个外部n沟道MOSFET,用来控制12V与3.3V主输出。3.3V辅助输出通过内部0.3Ω n沟道MOSFET控制。内部电荷泵为12V输出提供栅极驱动,而3.3V输出的栅极驱动由12V输入电源提供。3.3V辅助输出完全独立于主输出,并有自己的电荷泵。

上电时,MAX5946保持所有外部MOSFET关闭,直到电源升至超出各自的欠压锁定(UVLO)门限。该器件同样保持内部MOSFET关断,直到辅助输入电源升至其UVLO门限以上。接到导通命令时,为了限制电源浪涌电流,MAX5946以恒定的栅极电流缓慢开启外部与内部MOSFET。MAX5946一直主动限制所有输出电流,若过流条件持续时间超过可编程过流超时,则器件关断输出。若管芯温度超过+150°C,则热保护电路也会关断所有输出。发生过流或超温故障条件后,MAX5946L发生闭锁,而MAX5946A在重启时间延时后自动重新启动。该器件采用36引脚(6mm x 6mm)薄型QFN封装,工作在-40°C至+85°C温度范围。

应用

  • 台式/移动服务器平台
  • 嵌入式设备
  • 服务器
  • 工作站

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
