MAX5938

量产

-48V热插拔控制器，可避免V_IN阶跃故障，无需R_SENSE，提供过压保护

数据手册 (Rev. 1)

产品选型表

产品模型: 2

Viewing:

概述

工作电压：-10V至-80V
无需外部R_SENSE
驱动大功率MOSFET
消除热插入至底板时的浪涌电流
消除V_IN跳变时的输入浪涌电流和负载掉电
可调断路器门限，具有温度补偿
具有瞬变抑制的电路断路故障保护
功率MOSFET开启起之前提供负载短路监测(Load Probe)
可设置负载电压摆率控制浪涌电流
±2.4%精度、可编程开启/关闭电压(UVLO)
具有瞬变抑制的过压故障保护
锁定或自动重试故障管理模式
低静态电流(1mA)

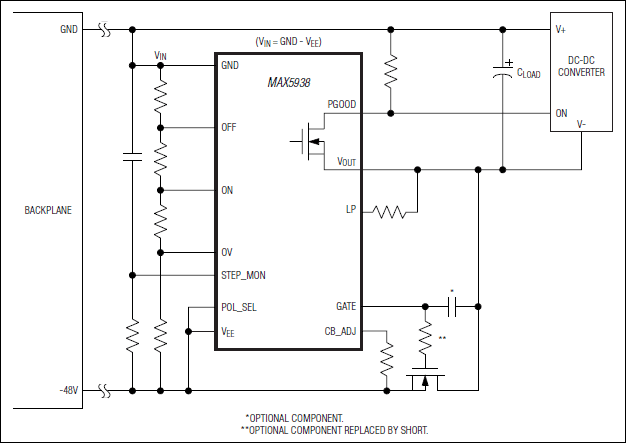

MAX5938是一款用于-10V至-80V电源的热插拔控制器。MAX5938允许板卡安全的插入工作中的背板，而不会带来电源浪涌。器件集成可调整的断路器功能，无需R_SENSE。

MAX5938为板卡提供受控制的开启，以限制输入浪涌电流，防止电源上产生浪涌干扰，避免损坏板载连接器和器件。启动之前，MAX5938进行Load Probe™测试以检测是否存在短路故障。如果不存在短路故障，MAX5938通过逐步开启外部MOSFET限制输入浪涌电流。外部MOSFET完全打开之后，通过检测外部MOSFET导通电阻R_DS(ON)的压降，实现过流和短路保护。MAX5938集成一个400mA快速栅极下拉，可保证外部MOSFET在过流或短路情况下迅速关断。

MAX5938还为系统提供输入电压(V_IN)跳变保护。在输入电压跳变时，器件将负载电流限制到一个安全级别，而不会关断负载。器件还包括ON/OFF控制、可选的电源就绪输出极性、欠压(UV)和过压(OV)保护。

MAX5938提供锁定(MAX5938L)或自动重试(MAX5938A)故障管理。MAX5938A和MAX5938L都提供16引脚QSOP封装，工作于扩展级温度范围(-40°C至+85°C)。

应用

网络集线器、交换机和路由器
网络集线器、交换机和路由器
服务器
固态电路断路器
电信线卡

产品模型: 2

参考资料

数据手册 2

MAX5938: -48V Hot-Swap Controller with V_IN Step Immunity, No R_SENSE, and Overvoltage Protection Data Sheet (Rev.1) 06/29/2005

MAX5938: -48V热插拔控制器，可避免V_IN阶跃故障，无需R_SENSE，提供过压保护 Data Sheet 01/01/1900

可靠性数据 1

MAX5938 Reliability Data 01/12/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX5938AEEE+	16-QSOP-150_MIL	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX5938AEEE+T	16-QSOP-150_MIL	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

1月 24, 2019 - 1746N ASSEMBLY
		pcn_1746n
MAX5938AEEE+	量产
MAX5938AEEE+T	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
保护开关和控制器 2
MAX5900	量产	-100V、SOT23/TDFN封装、Simple Swapper热插拔控制器
MAX5901	量产	-100V、SOT23/TDFN封装、Simple Swapper热插拔控制器

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

MAX5938A
MAX5938L

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
