MAX5932

正电源、高压、热插拔控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 引脚和功能与LT1641-1兼容
  • 为+9V至+80V电源提供安全热插拔
  • 板卡能够从带电的背板上安全插拔
  • 高电平有效的电源就绪输出(PWRGD)
  • 可设置的折返式电流限制
  • 高端驱动外部n沟道MOSFET
  • 欠压锁定(UVLO)
  • 过压保护
  • 锁定故障管理
  • 用户可设置的电源电压上电速率
更多细节
show more Icon

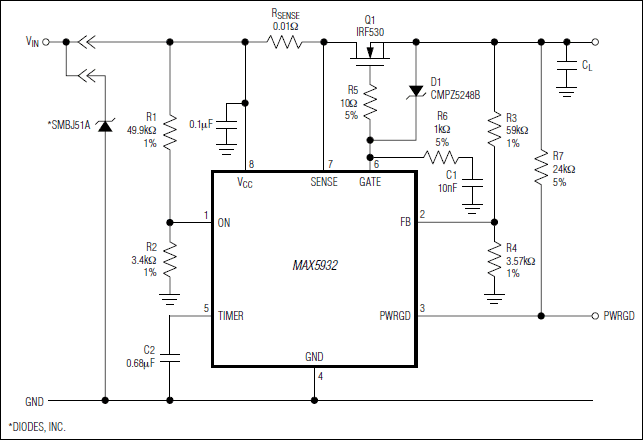

MAX5932是用于+9V至+80V正电源电压的完全集成热插拔控制器。MAX5932使电路板卡能够从带电的背板上安全插拔而不会在背板的电源上产生脉冲干扰。本器件在引脚和功能上与LT1641-1兼容。MAX5932具有可设置的折返式限流。如果MAX5932在限制电流下持续的时间超过预先设定的时间,外部的n沟道MOSFET就会闭锁。器件的其它特性还包括可设置的欠压锁定和通过外部n沟道MOSFET设置的输出电压摆率。

MAX5932提供电源就绪输出(PWRGD),给出输出电压的状态。关于各种PWRGD//PWRGD、闭锁/自动重试故障管理和自动重试占空比选项的问题,请参考MAX5933和MAX5934的数据资料。

MAX5932工作在-40°C至+85°C的扩展温度范围内,采用8引脚SO封装。

应用

  • 24V/48V工业/报警系统
  • 电子断路器
  • 热插拔板
  • 工业高边开关/电路断路器
  • 网络路由器和交换机
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX5932ESA+
  • HTML
  • HTML
MAX5932ESA+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 30, 2020

- 1702R2

ASSEMBLY

MAX5932ESA+

量产

MAX5932ESA+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 30, 2020

- 1702R2

arrow down

ASSEMBLY

MAX5932ESA+

量产

MAX5932ESA+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX5932EVKIT

MAX5932评估板

zoom

MAX5932EVKIT

MAX5932评估板

MAX5932评估板

特性和优点

  • 40V至80V输入应用
  • 输出限流配置为4.7A
  • 过流时间限制配置为10ms
  • 欠压门限配置为39V
  • 电源就绪门限配置为45.8V
  • 输出限流可配置为最高20A
  • 可配置的欠压与电源就绪电压门限
  • 可配置的过流时间限制
  • 评估MAX5933A/B/C/D/E/F与MAX5947A/B/C (需要替换IC)
  • 表贴元件
  • 经过完全安装与测试

产品详情

MAX5932评估板(EV kit)是完全组装并经过测试的热插拔控制器电路板。MAX5932表贴热插拔控制器提供折返式限流、可编程欠压锁定(UVLO)、可编程限流定时器以及通过外部n沟道MOSFET实现可编程的输出电压摆率。MAX5932的引脚和功能均与LT1641-1兼容。两种器件都可以使用该评估板来评估。该评估板提供电源就绪输出信号,用来指示输出电压的状态。

MAX5932评估板为48V输入应用而配置,可提供高达4.7A的输出电流。可由工业环境中使用的40V至80V DC电源或汽车上的42V电源系统为该电路供电。过流超时限制设定为10ms。UVLO门限与输出电压门限分别设定为39V与45.8V。MAX5932控制n沟道MOSFET,并在启动过程中提供电流调节。限流与电压门限特性可以通过替换评估板上的元件进行配置。

用相应芯片替换MAX5932后,该评估板还可以用来评估MAX5933A/B/C/D/E/F和MAX5947A/B/C热插拔控制器。

警告:MAX5932评估板设计为高压工作。该评估板以及与评估板相连的设备上都有高压。用户为评估板或与评估板连接的电源上电时,必须谨慎小心并遵守操作高压电气设备的相应安全规程。

在严重故障与失效条件下,该评估板功耗很大,可能导致某个元件或元件碎片高速度弹出。小心操作该评估板,以避免可能的人身伤害。

应用

  • 24V/48V工业/报警系统
  • 电子断路器
  • 热插拔板
  • 工业高边开关/电路断路器
  • 网络路由器和交换机
