概览
优势和特点
- 允许从工作的-48V背板安全地插入和拔出板卡
- 引脚与LT1640和LT4250兼容
- 电路断路器不受输入瞬间过压和电流尖峰影响
- 短路期间450mA的栅极下拉电流
- 指数变化的栅极下拉电流
- 可承受-100V输入瞬态电压,无须外部元件
- 可编程浪涌和短路电流限制
- 工作于-20V至-80V
- 可编程过压保护
- 可编程欠压锁定,带有内置瞬态故障滤波器
- 过流故障积分器
- 上电时短路负载
- 电源就绪控制输出
- 热关断功能保护外部MOSFET
产品详情

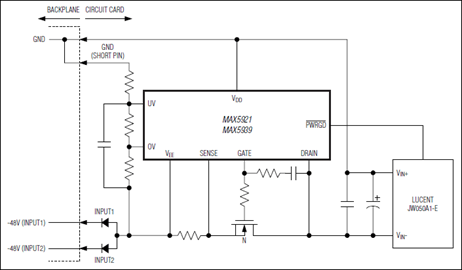

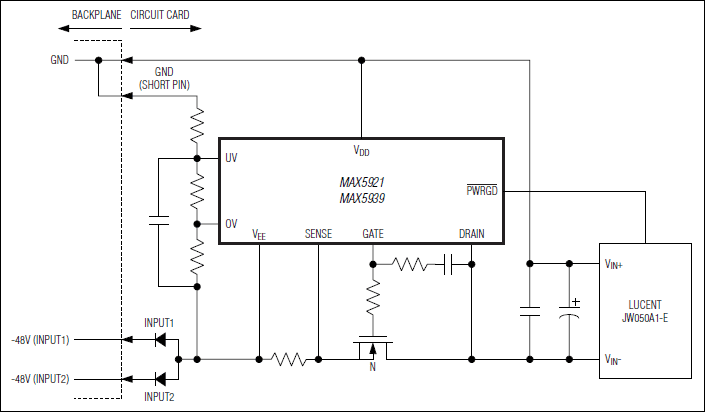

MAX5921/MAX5939为热插拔控制器,允许将板卡安全地插入工作的背板里。MAX5921/MAX5939工作在-20V至-80V,非常适合于-48V电源系统。这些器件引脚与LT1640和LT4250兼容,并提供改进、优于那些器件的性能。
MAX5921/MAX5939提供板卡的受控接通,防止对板卡连接器及板上器件的损坏,避免电源端上产生电压瞬变。MAX5921/MAX5939提供欠压、过压和过流保护。这些器件保证输入电压稳定并保证给负载上电之前处于容许的范围。
MAX5921和MAX5939在故障条件下通过关断外部MOSFET,使系统避免过流和短路。MAX5921/MAX5939通过限制负载电流至安全级别,而不是切断负载电源方式,来实现输入瞬间过压保护。
这种器件具有漏极开路电源就绪输出功能,/PWRGD或PWRGD用于使能下游的转换器(参阅完整数据资料中的选型指南)。还包括内置热关断功能,在过热情况下保护外部MOSFET。MAX5939具有锁定故障输出,而MAX5921包括故障后的自动重试电路。
MAX5921/MAX5939采用8引脚SO封装,两种器件均满足-40°C至+85°C的扩展级温度范围。
应用
- 基站线卡
- 局端线卡
- 网络路由器和交换机
- 服务器线卡
- 电信线卡
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
参考资料
工具及仿真模型
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
---|---|---|---|---|
MAX5921AESA+ | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
MAX5921AESA+T | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
MAX5921BESA+ | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
MAX5921BESA+T | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
MAX5921EESA+ | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
MAX5921EESA+T | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
MAX5921FESA+ | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
MAX5921FESA+T | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
