概览
优势和特点
- 为+10V至+65V电源提供安全的热插拔管理
- 符合IEEE 802.3AF规范(MAX5917A)
- 支持500µF负载启动(MAX5917A)
- MAX5910限流280mA
- MAX5917A限流567mA
- MAX5917B限流420mA
- 零电流负载检测
- 集成2.2Ω功率FET
- 状态输出指示故障条件
- 内置开关保护电路
- 内置热关断

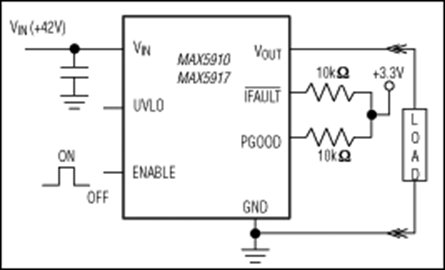

产品详情
MAX5910/MAX5917是完全集成的正电源热插拔开关。这些芯片允许将板卡安全地插入或拔出工作中的背板，不会引起电源端的突变。它们还监测多个电路参数，在出现故障时，切断负载，向主机发出/IFAULT逻辑电平警告。MAX5910/MAX5917工作于+10V至+65V电源电压。它们设计应用于要求热插拔的一些互联网设备，例如IP电话，但不局限于这类应用。
在启动过程中，MAX5910内部电源FET限制背板电源与负载之间的电流为280mA，MAX5917A限制为567mA，MAX5917B限制为420mA。启动完成后，FET被完全驱动，以减小其导通电阻。为了保证可靠的工作，MAX5910/MAX5917内置一些安全特性，以防止内部FET被损坏。它们包括一个兼容于正逻辑信号(+3.3V或+5V)的使能输入，以允许主机系统与负载断开。
MAX5910/MAX5917 Simple Swapper™热插拔IC监测四个参数，以判断故障类型：欠压锁定(UVLO)，电源未就绪，零电流检测，和热关断。这些芯片工作在扩展级温度范围，-40°C至+85°C。MAX5910提供8引脚SO封装，MAX5917A/B提供16引脚SO封装。
应用
- 因特网应用
- IP电话
- 网络集线器、交换机和路由器
- 网络集线器、交换机和路由器
- LAN供电
- MDI供电
- 远端电源分配
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
