特性
- 较宽的输入电压范围：3.5V至72V，启动电压为4V
- 可由3.5V至72V输入电压无缝的产生5V LDO稳压输出
- 输出电流高达250mA
- LDO输出电压预置为3.3V、5V，或外部编程设置为1.5V至9V (MAX5092_)或1.5V至10V (MAX5093_)
- 升压输出电压预置为7V，或外部编程设置为11V (MAX5092_)或12V (MAX5093_)
- LDO模式下(VIN ≥ 8V)静态电流为65µA
- 5µA关断电流
- 上电复位(/RESET)，具有可编程超时周期
- 输出短路保护和热保护
- TQFN封装，+70°C时功耗达2.7W
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

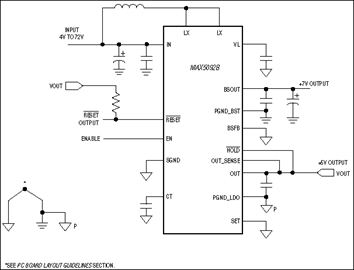

MAX5092A/MAX5092B/MAX5093A/MAX5093B是低静态电流，低压差(LDO)稳压器，内置工作在高频率下的简单boost前置调节器。该系列器件能够在汽车冷车发动(cold-crank)至抛负载的输入电压范围(3.5V至80V)内无缝的提供3.3V (MAX5092A/MAX5093A)或5V (MAX5092B/MAX5093B)预置LDO输出电压。MAX5092_/MAX5093_可提供高达250mA输出电流，并具有优异的负载和线路调整率。在正常工作模式下，当电池正常工作时，boost前置调节器完全关断，静态电流降低至65µA (典型值)。这使该器件非常适合于不间断电源。
由LDO和boost前置调节器组成buck-boost结构的优点是：可以使用单个成品电感器代替传统单端初级电感转换器(SEPIC)和基于变压器的反激拓扑所需的客户定制多绕组变压器。较高的boost调节器工作频率可以大大降低元件尺寸。MAX5092_内部集成了阻流二极管，进一步减少了外部元件数。Boost前置调节器输出电压被预设为7V。LDO和boost输出电压通过外部电阻编程设置。Boost前置调节器输出电压可调节至高达11V (MAX5092_)或12V (MAX5093_)。LDO输出电压可以在1.5V至9V (MAX5092_)或1.5V至10V (MAX5093_)之间调整。
该器件具有关断模式，关断电流为5µA (典型值)，/HOLD输入可实现自保持电路，上电复位输出(/RESET)具有外部可编程设置的超时周期。其他功能还包括输出过载、短路以及热保护。
MAX5092_/MAX5093_采用热增强型、16引脚、5mm x 5mm、薄型QFN封装，使用多层PCB在+70°C时可以耗散2.7W功耗。
应用
- 工业
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX5093BATE+ |
16-LFCSP-5X5X0.75
|
|
- MAX5093BATE+
- 引脚/封装图-中文版
-
16-LFCSP-5X5X0.75
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
6月 20, 2016
- 1612
ASSEMBLY
MAX5093BATE+
量产
根据型号筛选
产品型号
产品生命周期
PCN
6月 20, 2016
- 1612
ASSEMBLY
软件和型号相关生态系统
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
正线性稳压器(LDO)7 |
||||
|
量产 |
65V、200mA、低静态电流线性稳压器，TDFN封装 |
|||
|
量产 |
65V、低静态电流、高压线性稳压器，带有微处理器复位及看门狗定时器 |
|||
|
量产 |
65V、低静态电流、高压线性稳压器，带有微处理器复位及看门狗定时器 |
|||
|
量产 |
28V、100mA、低静态电流LDO，带有复位和电源失效检测输入/输出 |
|||
|
量产 |
45V、400mA、低静态电流线性稳压器，带有可调节复位延时 |
|||
|
量产 |
45V、250mA、低静态电流线性稳压器，带有可调节复位延时 |
|||
|
量产 |
65V、200mA、低静态电流线性稳压器，TDFN封装 |
|||
评估套件 1
MAX5092EVKIT
MAX5092B、MAX5092A、MAX5093B、MAX5093A评估板
产品详情
MAX5092评估板(EV kit)是经过完全安装和测试的表面贴装印刷电路板(PCB)，用于评估内置boost预调节器的MAX5092B低压差(LDO)稳压器。评估板工作于4V至72V输入电压，可提供7V boost预调节输出(BSOUT)和5V LDO输出(VOUT)，输出电流高达250mA。LDO和boost预调节器输出电压均可通过外部电阻调节。
MAX5092评估板功能包括：板上跳线设置用于测试MAX5092的ENABLE和/HOLD控制功能，上电复位输出(/RESET)指示LDO输出是否超出稳压范围，可编程/RESET超时周期。
MAX5092评估板还可用于评估MAX5092A (3.3V LDO输出)或MAX5093A/MAX5093B的性能，评估MAX5092A时，将板上IC替换成MAX5092A即可。评估MAX5093_时，需外接肖特基二极管。请参考完整数据资料中的Configuring the MAX5093_部分，对MAX5092评估板进行调整，以评估MAX5093_。
该评估板经过完全安装和测试，采用无铅封装，工作温度范围为0°C至+70°C。
警告：MAX5092评估板设计工作在高压。评估板以及与之相连的设备上会带有危险电压。当用户为本评估板加电或用它为相连设备供电时，请务必遵照高压电气设备安全操作规程。
应用
- 汽车：车身电子系统
- 汽车：ECU
- 工业
