3633: 65V、低静态电流、高压线性稳压器，带有微处理器复位及看门狗定时器 Data Sheet (Rev. 8)1/1/1900PDF942K
概览
优势和特点
- 宽输入电压范围：+6.5V至+65V
- 热增强型8引脚SO封装可耗散1.5W
- 保证150mA输出电流
- 60µA空载电源电流
- -60V电池反压保护
- 预置+3.3V或+5.0V输出电压
- 过热和短路保护
- 工作在-40°C至+125°C温度范围
- 集成µP复位电路
- 看门狗定时器具有1.6s秒延时周期(MAX5023)
- 稳压器使能和保持输入实现自保持电路
- SET输入用于调节输出电压(MAX5024)
产品详情
MAX5023/MAX5024高压线性稳压器接受+6.5V至+65V输入电压，提供高达150mA的输出电流。这两款器件的空载静态电流仅为60µA，可以承受-60V的电池反压输入。MAX5023/MAX5024内部包含一个低电平有效的微处理器(µP)复位电路，当稳压器输出降至预置输出电压门限以下7.5%或12.5% (依赖于器件选择)时，触发复位输出。两款器件都可提供固定的+3.3V或+5V输出电压，具有短路保护和热关断功能。

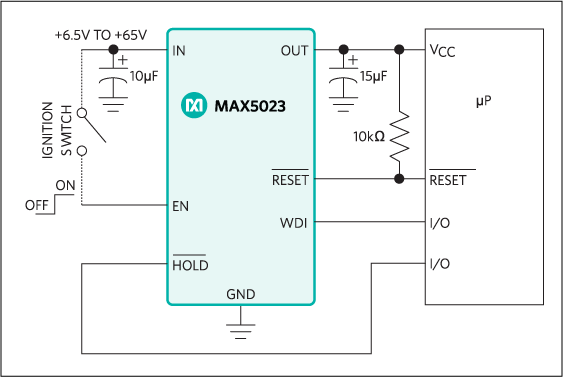

除了具有一个使能输入来控制稳压器的开或关，MAX5023/MAX5024还包含一个/HOLD输入引脚，该引脚可用于实现无需外部元件的自保持电路。稳压器正常工作后，将/HOLD引脚置为低电平可强制稳压器保持当前状态，即使将EN引脚置为低电平也没有关系。释放/HOLD将关断调节器。
MAX5023具有一个看门狗输入，监视着由µP发出的脉冲串。如果看门狗输入维持在高或低电平的时间超过看门狗的延时周期(1.6秒)，MAX5023就会输出复位脉冲。MAX5024具有一个SET输入引脚，将该引脚与地相连可以使MAX5024输出预置的+3.3V (MAX5024S/MAX5024T)或+5V (MAX5024L/MAX5024M)电压。通过电阻分压网络将SET引脚与稳压器输出相连可调节输出电压。
MAX5023/MAX5034工作在汽车级温度范围(-40°C至+125°C)，采用热增强型、表面贴8引脚SO-EP封装。
应用
- 汽车
- null
- 家庭安全设施
- 工业
- 电信/网络
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
