MAX5023

65V、低静态电流、高压线性稳压器,带有微处理器复位及看门狗定时器

更多 showmore-icon

高压、低静态电流线性稳压器,适用于汽车电子和工业产品

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • 宽输入电压范围:+6.5V至+65V
  • 热增强型8引脚SO封装可耗散1.5W
  • 保证150mA输出电流
  • 60µA空载电源电流
  • -60V电池反压保护
  • 预置+3.3V或+5.0V输出电压
  • 过热和短路保护
  • 工作在-40°C至+125°C温度范围
  • 集成µP复位电路
  • 看门狗定时器具有1.6s秒延时周期(MAX5023)
  • 稳压器使能和保持输入实现自保持电路
  • SET输入用于调节输出电压(MAX5024)
更多细节
show more Icon

MAX5023/MAX5024高压线性稳压器接受+6.5V至+65V输入电压,提供高达150mA的输出电流。这两款器件的空载静态电流仅为60µA,可以承受-60V的电池反压输入。MAX5023/MAX5024内部包含一个低电平有效的微处理器(µP)复位电路,当稳压器输出降至预置输出电压门限以下7.5%或12.5% (依赖于器件选择)时,触发复位输出。两款器件都可提供固定的+3.3V或+5V输出电压,具有短路保护和热关断功能。

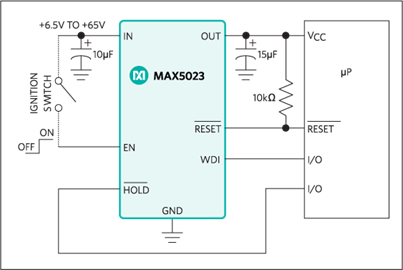

除了具有一个使能输入来控制稳压器的开或关,MAX5023/MAX5024还包含一个/HOLD输入引脚,该引脚可用于实现无需外部元件的自保持电路。稳压器正常工作后,将/HOLD引脚置为低电平可强制稳压器保持当前状态,即使将EN引脚置为低电平也没有关系。释放/HOLD将关断调节器。

MAX5023具有一个看门狗输入,监视着由µP发出的脉冲串。如果看门狗输入维持在高或低电平的时间超过看门狗的延时周期(1.6秒),MAX5023就会输出复位脉冲。MAX5024具有一个SET输入引脚,将该引脚与地相连可以使MAX5024输出预置的+3.3V (MAX5024S/MAX5024T)或+5V (MAX5024L/MAX5024M)电压。通过电阻分压网络将SET引脚与稳压器输出相连可调节输出电压。

MAX5023/MAX5034工作在汽车级温度范围(-40°C至+125°C),采用热增强型、表面贴8引脚SO-EP封装。

应用

  • 汽车
  • null
  • 家庭安全设施
  • 工业
  • 电信/网络
