概览
优势和特点
- 高达+28V的过压保护
- 预设7.18V、6.16V、5.65V和4.46V过压门限电平
- 预设2.44V典型欠压门限电平
- ±2.5%精度的过压/欠压门限电平
- 低电源电流13µA (典型值)
- 驱动外部pFET
- 20ms适配器防抖时间
- 故障标志指示器
- 6引脚(1.5mm x 1.0mm) µDFN封装
产品详情

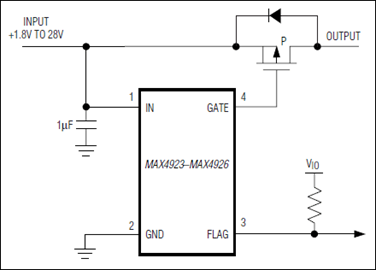

MAX4923–MAX4926过压保护(OVP)控制器使用适当的外部pFET可在高达+28V的高压故障条件下为低压系统提供保护。当输入电压超过过压锁定(OVLO)门限，或跌落至低于欠压锁定(UVLO)门限时，器件关断外部pFET使受保护元件免受损害，并输出标志通知处理器出现故障状态。
典型过压门限设定为7.18V (MAX4923)、6.16V (MAX4924)、5.65V (MAX4925)和4.46V (MAX4926)。所有器件的欠压门限均设定为2.44V (典型值)。
当输入端(IN)使用1µF电容旁路至地时，可提供±15k HBM ESD保护。所有器件提供小型6引脚(1.5mm x 1.0mm) µDFN封装，工作于-40°C至+85°C扩展级温度范围。
应用
- 蜂窝电话
- 数码相机
- MP3播放器
- PDA与掌上电脑设备
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
MAX4925 Reliability Data1/12/2023PDF21K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX4925ELT+ | 材料声明 | 质量和可靠性 | 6-LFCSP-1.5X1X0.75 | |
| MAX4925ELT+T | 材料声明 | 质量和可靠性 | 6-LFCSP-1.5X1X0.75 | |
| Wafer Fabrication Data | MAX4925 Reliability Data |
