  4. MAX4865L


概览

优势和特点

  • 高至+28V过压保护
  • 低至-28V反向保护
  • 预设过压(OV)电平(7.4V、6.35V、5.8V、4.65V)
  • 驱动低成本互补型MOSFET
  • 内部50ms启动延时
  • 内部电荷泵
  • 8.5µA待机电流(UVLO模式)
  • 0.4µA关断电流
  • 过压故障FLAG指示
  • 6引脚(2mm x 2mm) µDFN和6引脚SOT23封装

产品详情

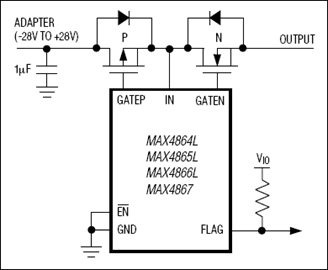

MAX4864L/MAX4865L/MAX4866L/MAX4867过压保护控制器可在高至+28V、低至-28V的电压故障范围内保护低电压系统。这些器件驱动一个低成本的互补型MOSFET。如果输入电压大于过压阈值,这些器件关断n沟道MOSFET,以防止对保护元件的损坏。如果输入电压低于地电压,器件关断p沟道MOSFET,以防止对保护元件的损坏。器件采用内部电荷泵而无需外部电容来驱动MOSFET GATEN以实现简单、有效的解决方案。

过压阈值预设为+7.4V (MAX4864L)、+6.35V (MAX4865L)、+5.8V (MAX4866L)和+4.65V (MAX4867)。当输入电压低于欠压锁定(UVLO)阈值时,器件进入低电流待机模式(8.5µA)。在关断模式(/EN置为逻辑高),电流进一步减小(0.4µA)。MAX4864L/MAX4865L/MAX4866L的UVLO阈值为+2.85V,MAX4867的UVLO阈值为+2.5V。

此外,用1µF电容将输入旁路至地可实现±15kV ESD保护。所有器件均可提供小型6引脚SOT23和6引脚,2mm x 2mm µDFN封装,工作温度范围为-40°C至+85°C。

应用

  • 蜂窝电话
  • 数码相机
  • MP3播放器
  • PDA与掌上电脑设备

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
