MAX42500

推荐用于新设计

四到七路输入汽车电源系统监视器系列

数据手册 (Rev. 3) 产品选型表
Viewing:
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

概述

  • 小尺寸解决方案
    • 工作电源电压范围：2.35V至5.50V
    • 仅需一个外部器件
    • 工作电流：150μA
    • 8μA（关断模式）
  • 高精度
    • 过压监视器可选范围：102.5%至110%
    • 欠压监视器可选范围：97.5%至90%
    • 可编程UV和OV阈值
    • 精度：±1.0%（-40°C至+85°C）
    • 精度：±1.3%（-40°C至+125°C）
    • 步长：0.5%
  • 高度集成
    • 五路固定电压监视输入
    • 两路差分DVS跟踪电压监视输入，具有远程接地检测功能
  • 电源时序控制记录
  • 简单或质询/响应窗口看门狗
  • 故障记录
  • I2C 接口上的循环冗余校验(CRC)
  • 可编程I2C地址
  • OTP配置具有纠错码和重新加载功能
  • 可编程低电平有效RESET引脚
  • 带裸露焊盘的16引脚TQFN封装(3mm x 3mm)
  • 正在进行IEC 61508 SIL 3认证流程
  • 工作温度范围为-40°C至+125°C
    •
    MAX42500
    四到七路输入汽车电源系统监视器系列

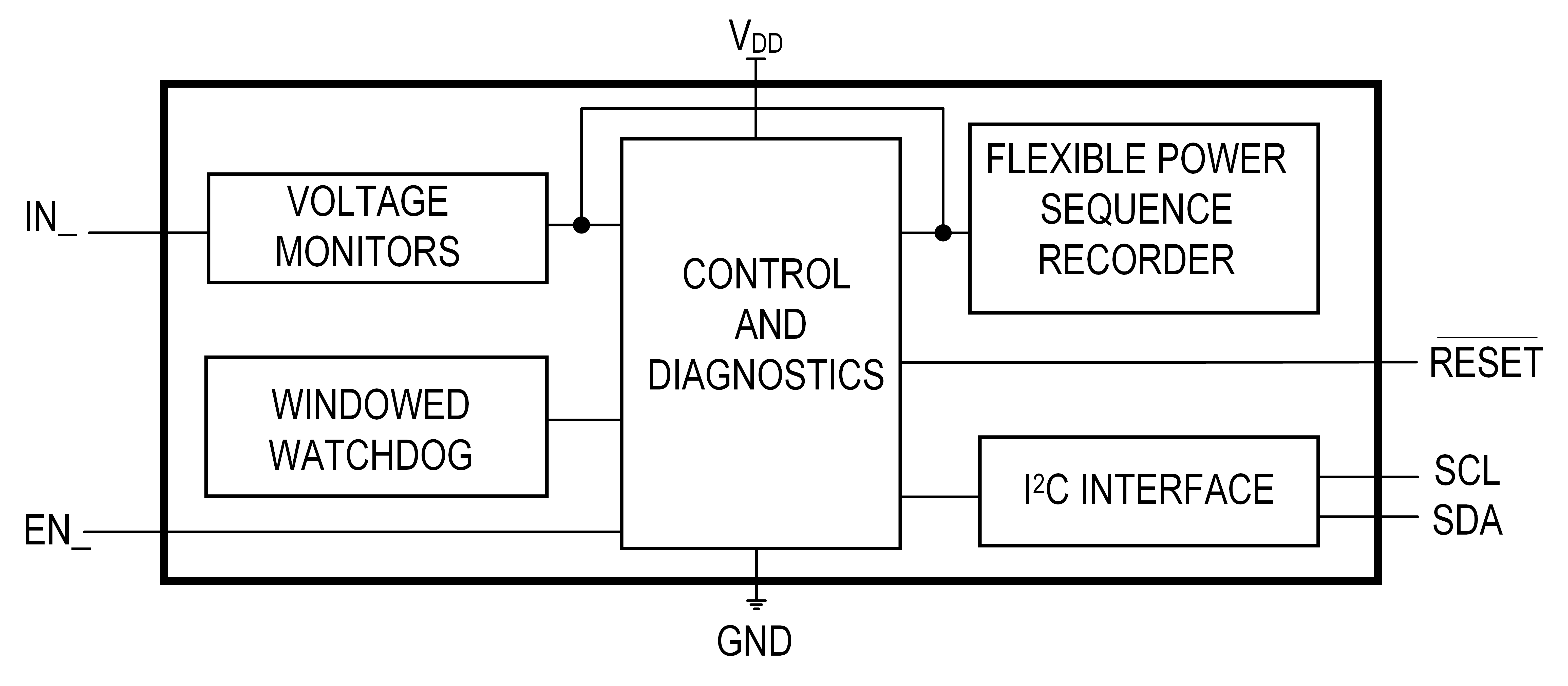

    MAX42500 Simplified Block Diagram MAX42500 Chip Illustration
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 1

    用户手册 1

    技术文章 2

    申请保密协议

    完成保密协议（NDA）后可获得完整的文件。

    申请保密协议
    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    工具及仿真模型

    IBIS 模型 1

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    评估套件

    eval board
    schematic 1
    schematic 2
    schematic 3
    MAX42500EVKIT

    Evaluates: MAX42500

    立即购买 更多内容

    特性和优点

    • Easy Access Inputs
    • IN1-IN7, with INM Pin for Remote Ground of IN6 and IN7
    • ADDR Pin and Jumper for Different I2C AddressSettings
    • EN0 and EN1 Jumpers for Easy Configuration
    • RC Footprints on Monitoring Pins, with Jumpers forResistor Bypass

    产品详情

    The MAX42500 evaluation kit (EV kit) is a fully assembled and tested application circuit designed for the MAX42500 seven‑input industrial power system monitor. The board provides accessible test points for the seven monitored voltages, reset output, and other input signals. The evaluation board connects directly to the SDP Arduino®‑compatible shield connector, allowing the MAX42500 to interface directly with the SDP controller, which serves as the main system controller.

    This user guide contains the MAX42500 ACE plugin, which provides a user-friendly graphical user interface (GUI) that streamlines the evaluation and testing of the MAX42500 evaluation board or EV kit. It allows engineers and system developers to interact with the device without the need for extensive programming knowledge or custom firmware. By simplifying configuration and offering real-time performance insights, the software accelerates the understanding of the device’s behavior and suitability for the intended application, ultimately reducing the overall evaluation time.

    Analog Devices’ Analysis, Control, Evaluation (ACE) software is available for use with the EV kit and can be downloaded from ADI’s website.

    eval board
    schematic 4
    schematic 5
    AD-EthernetAPLDevice-SL

    完整的以太网APL现场设备平台

    立即购买 更多内容

    特性和优点

    • 采用兼容DIN B的设计，便于以太网APL现场设备的原型开发
    • 经过设计和认证，符合本质安全(I.S.)标准(Ex ia IIC Ga)
    • 已通过以太网APL合规性测试(IEEE 802.3cg-2019)
    • 支持功能安全(SIL-2)，具备硬件诊断功能并提供FMEDA文档
    • 高效解决方案，大幅提升现场设备的可用功率
    • 安全特性丰富：内置硬件信任根、数据机密性与完整性保障及安全通信功能
    • 开源软件技术栈
    • 支持PROFINET、Ethernet-IP和MQTT协议
    • 套件中包含3块电路板，其中两块为本质安全(I.S.)认证电路板，第三块用于访问RISC-V JTAG调试器
    • 附带ARM和RISC-V编程器

    产品详情

    AD-EthernetAPLDevice-SL是完整的以太网APL现场平台，专门用于原型开发智能、安全且互联的现场设备。

    平台已获得本质安全(Ex ia IIC Ga)认证，并通过了以太网APL合规性测试。平台支持功能安全(SIL2)，配备MAX42500电压监测器（集成窗口看门狗）、MAX6613温度传感器和ADFS7124-4 Σ-Δ ADC（功能安全认证等级达SC3），并提供FMEDA示例文档。

    系统中集成了MAX32690微控制器，MAX32690采用双核ARM Cortex-M4架构（带FPU）及RISC-V协处理器。微控制器搭配外部RAM(512Mb)和闪存(64Mb)，可满足高性能应用需求。

    ADIN1110 10BASE-T1L MAC/PHY提供10Mbps单对以太网链路，支持远程数据采集和系统配置。

    平台符合APL标准，通过单对以太网供电(SPoE)，输入电压范围为9V至15V。建议使用DEMO-ADIN1100D2Z作为电源和以太网信号(10BASE-T1L ↔ 10BASE-T)的媒体转换器。

    套件中包含一块非本质安全电路板，用于访问RISC-V JTAG接口以进行调试。

    附带开源软件技术栈及配套资料，实现从评估、原型开发到生产固件和应用开发的无缝衔接。软件技术栈包含多种ADC、DAC、传感器及其他工业元件的驱动程序和示例应用，有助于加速开发进程。

    平台支持Zephyr（提供板级定义）和Code Fusion Studio。

    提供PROFINET技术栈软件应用示例，便于进行评估和系统原型开发（需在myanalog.com注册）。

    应用

    • 过程自动化
    • 工厂自动化
    • 现场仪器仪表
    • 物联网
    MAX42500EVKIT
    Evaluates: MAX42500
    MAX42500_AP30 Top Angle Evaluation Board MAX42500_AP30 Top Evaluation Board MAX42500_AP30-Bottom Evaluation Board
    AD-EthernetAPLDevice-SL
    完整的以太网APL现场设备平台
    AD-EthernetAPLDevice-SL Eval Board Top Angle View AD-EthernetAPLDevice-SL Hockeypuck Block Diagram
