概览

优势和特点

  • 灵活的工作范围
    • 1.7V至5.5V输入电压范围
    • 0.6V至5.3V可编程输出电压
    • 1A最大输出电流
    • 100mV最大压差 @ 1A负载
    • 关断电源电流小于1μA
  • 降低噪声、提高精度
    • 在整个负载、电源和温度范围内的DC精度为±1%
    • 7µVRMS输出噪声(10Hz至100kHz)
    • 1200µA工作电源电流
    • 70dB PSRR @ 10kHz
  • 支持易用性和可靠保护
    • 采用4µF (最小值)输出电容,非常稳定
    • 可编程软启动斜率
    • 过流和过热保护
    • 输出至输入反灌电流保护
    • 电源就绪输出
  • 减小尺寸、提高可靠性
    • 1.4mm x 1.4mm、3 x 3焊球、0.4mm焊距WLP封装,或3mm x 3mm、10引脚TDFN封装
    • -40°C至125°C工作温度范围

产品详情

MAX38903A/B/C/D为低噪声、线性调节器,可提供高达1A输出电流,输出噪声仅为7μVRMS(频率范围为10Hz至100kHz)。

这些器件在较宽输入电压范围下维持±1%输出精度,满载时只需100mV的输入至输出电压裕量。空载电源电流为1200μA,与压差无关。

MAX38903A具有9种引脚可选的输出电压:1.2V、1.5V、1.8V、2.5V、3.0V、3.1V、3.3V、4.0V和5V。MAX38903B/C的输出电压可利用两个外部电阻在0.6V至5.0V范围内调节。MAX38903B具有高电平有效POK信号,用于无故障负载启动。

MAX38903D具有工厂预设输出电压,范围为0.7V至5V,步长为50mV。全部版本均具有可编程输出软启动斜率、输出过流保护和热过载保护。

MAX38903A/B采用10引脚TDFN (3mm x 3mm)封装,MAX38903C/D采用9焊球晶圆级封装(WLP),0.4mm焊距(1.4mm x 1.4mm)。

应用

  • 通信系统、测试设备、医疗设备
  • 高端音频系统
  • 高分辨率数据采集系统

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

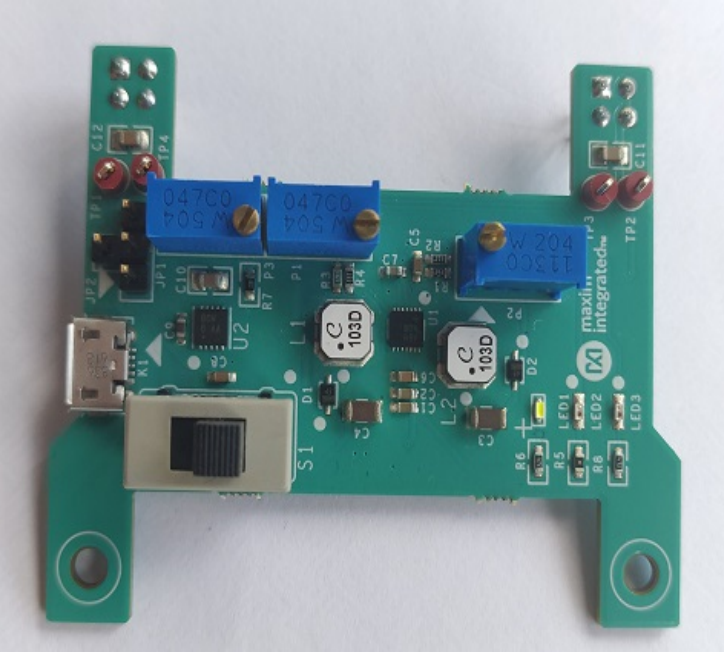

评估套件 (2)

参考电路 (1)

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
