概览

优势和特点

  • 完全集成的+12V和+5V电源热插拔控制器
  • DS4560的双通道版本
  • 内置功率MOSFET (68mΩ和43mΩ)
  • 无需大功率RSENSE电阻
  • 可调节限流
  • 可调节输出电压摆率
  • 可调节上电使能定时
  • 输出过压限制
  • 内置热保护
  • 内置电荷泵
  • 用户可选择闭锁或自动重试模式

产品详情

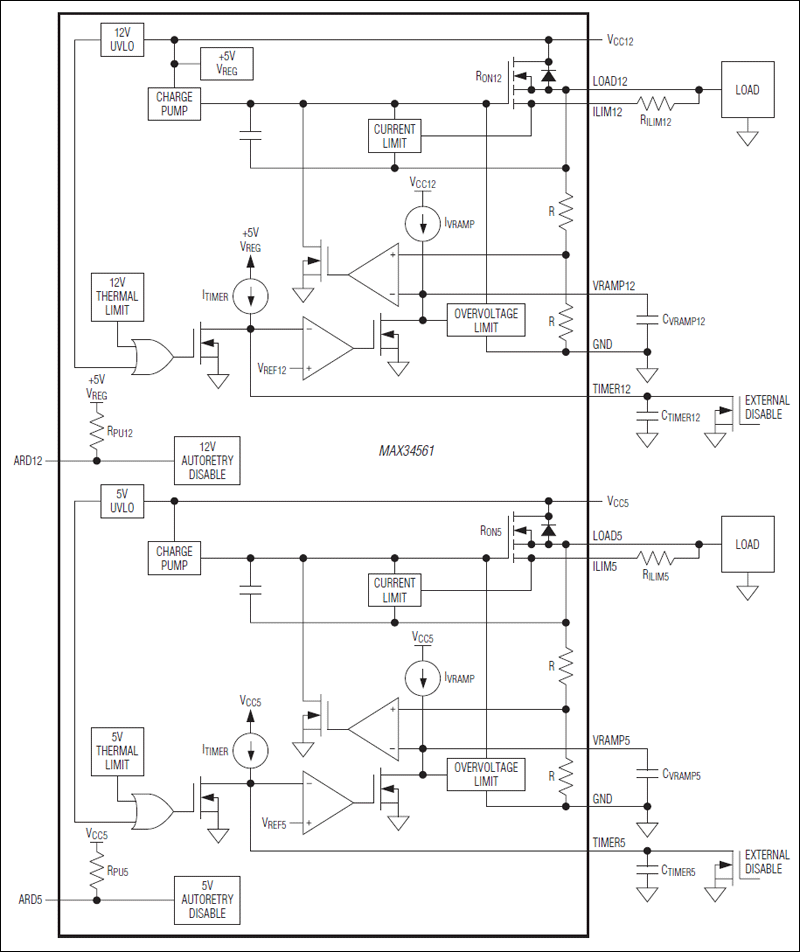

MAX34561是一款完全集成的双通道、自保护、可复位热插拔开关。器件减少了在12V和5V背板上安全地带电插入、拔出板卡时所需的元件数量。为了减小方案尺寸并简化设计,器件在单芯片内集成了两个完备的热插拔控制器,对两路电源进行完全控制。12V电源具有68mΩ n沟道功率MOSFET,用于12V负载;5V电源具有43mΩ n沟道功率MOSFET,用于5V负载,无需外部MOSFET和独立的控制器。器件设计用于需要限制12V和5V电源电流的系统,非常适合热插拔应用,例如:企业级硬盘、服务器/路由器、PCI Express® (PCIe®)和InfiniBand™系统、基站等应用。

集成功率MOSFET能够提供可靠保护,支持9V至13.2V负载供电并可提供高达2.0A的连续电流;同样,采用4V至5.5V供电时,5V侧电源可以为负载提供高达2.0A的连续电流。功率MOSFET采用有源闭环控制,确保施加电源时不会超过可调节的限流门限。器件控制施加电压的摆率,对输出电压进行无条件箝位,避免由于输入过压导致负载损坏。器件为每路负载提供可独立调节的上电定时器,使器件在开始向负载供电之前等待预先定义的延迟时间;或者,器件也可以由数字逻辑信号驱动,由外部控制电源使能。

器件提供带有滞回的集成温度传感器,用于每路功率MOSFET。如果工作条件导致任一功率MOSFET超过内部温度门限,则根据引脚选择采取两种措施之一:无条件关断MOSFET并闭锁,等待上电复位;或者保持MOSFET供电,直到器件温度降低了设置的滞回值,然后重新启动。

应用

  • 基站
  • InfiniBand
  • PCI/PCI Express
  • RAID/硬盘驱动器
  • 服务器/路由器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
