MAX31740

最便捷的风扇速度控制器

更多 showmore-icon

提供最简便的定制化风扇控制方案，无需软件或MCU开发

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.3)

PDF

12月 2, 2013 ellipse 中文

MAX31740: 最便捷的风扇速度控制器 Data Sheet (Rev.0)

(产品技术资料帮助）
打开PDF文件 external-link 1.00M
Documentation 查看所有文档
产品模型 4
特性
  • 集成PWM风扇控制器——无需微处理器

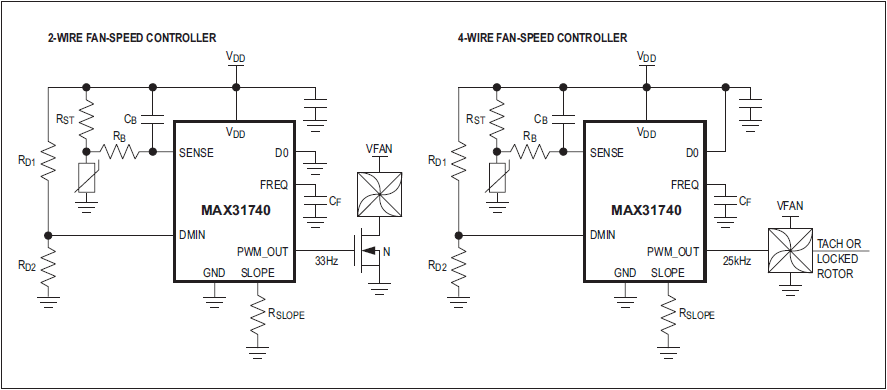

  • 控制2、3或4线风扇速度
  • 电阻设置风扇控制特性
  • 线性、平稳地改变PWM占空比，将可闻风扇噪声降至最小
  • 高精度监测外部热敏电阻温度
  • 3.0V至5.5V工作电压范围
  • -40°C至+125°C工作温度范围
更多细节
show more Icon

MAX31740提供了一套成熟且设计简单的风扇速度控制方案，通过监测外部NTC热敏电阻的温度，产生用于控制2、3或4线风扇速度的PWM信号。利用外部电阻设置风扇控制，无需外部微控制器。 控制特性包括：控制风扇的起始温度、PWM频率、低温下的风扇速度以及温度占空比传递函数的斜率。
由于工作特性由硬件电路的无源元件选择，所以无需开发固件即可实现简单、低成本的风扇速度控制，大幅缩短风扇控制的开发时间。
MAX31740采用2mm x 3mm、8引脚TDFN封装。

应用

  • 通信设备
  • 计算设备
  • 消费类设备
  • 工业设备
Show More Arrow image
