MAX25612
量产汽车应用同步、高压LED控制器
单通道同步LED控制器，适用于汽车外部照明应用
- 产品模型
- 4
产品详情
- 高度集成最大程度降低BOM和成本
- +5.0V至+48V较宽输入电压范围，提供最高+65V的Boost输出
- 集成pMOS调光FET驱动器
- ICTRL输入用于模拟调光
- 集成高边电流检测放大器
- 200Hz斜波发生器简化PWM调光
- 优化效率、电路板空间和输入工作范围
- 同步MOSFET驱动器将效率提高达5%，支持高电流升压、升/降压和高边降压应用
- 可编程开关频率(200kHz至2.2MHz)
- 20引脚TSSOP封装，带裸焊盘；散热增强、4mm x 4mm、20引脚侧面防潮TQFN封装
- 保护特性提高系统可靠性
- 短路、过压和热保护
- 通过故障标识实现故障诊断
- 支持汽车应用
- -40°C至+125°C工作温度范围
- 经过AEC-Q100认证

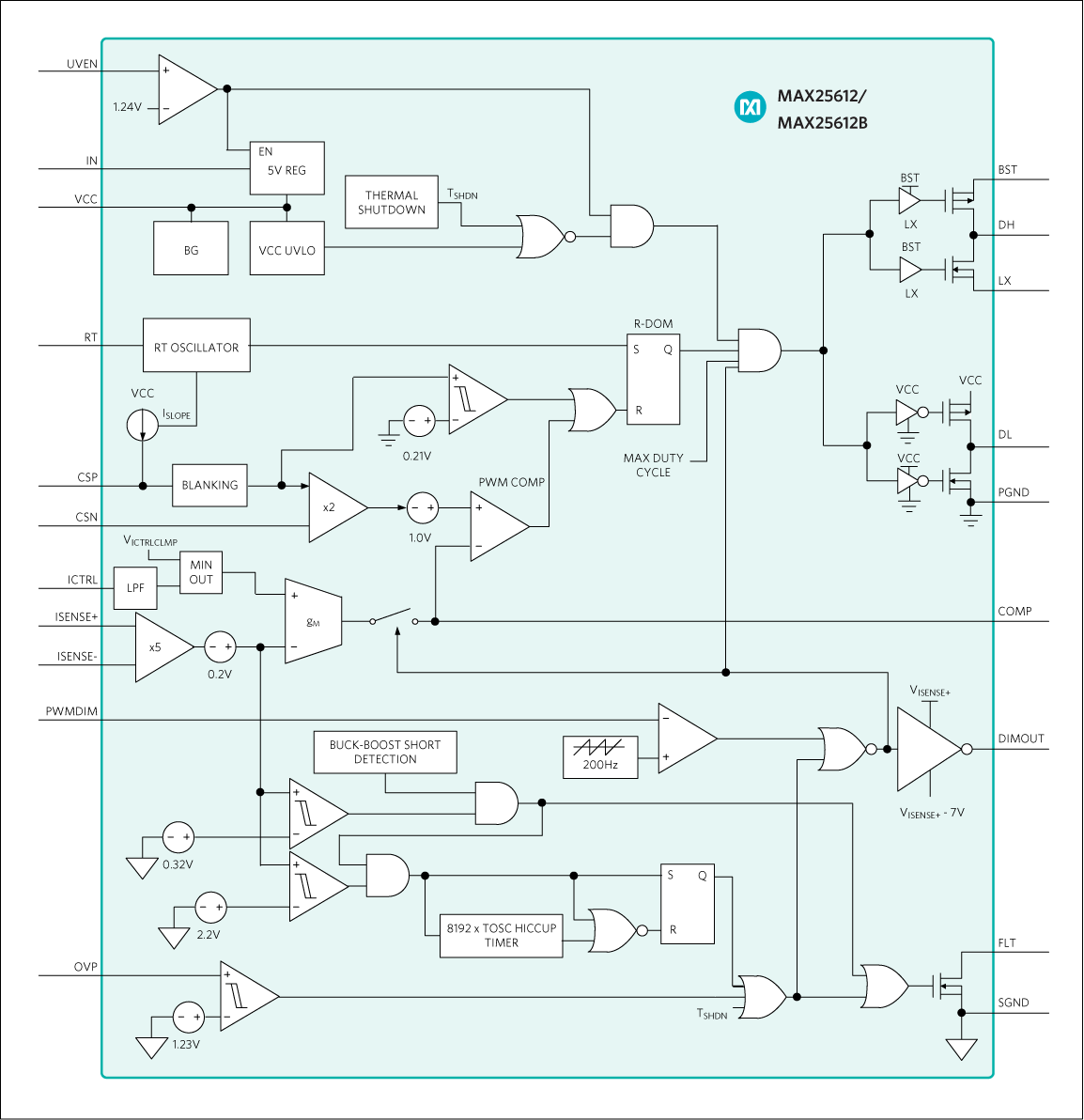

MAX25612为单通道高亮度LED (HB LED)驱动器，适合汽车前灯应用，例如远光灯、近光灯、日间行车灯(DRL)、转向灯、雾灯及其它LED灯。该器件利用5V至48V输入电压驱动LED灯串，最大输出电压为65V。MAX25612为完全同步，非常适合于需要同步整流的升压和升/降压应用，效率高于90%。
MAX25612检测LED灯串高边的输出电流。高边电流检测是保护输出短路至地或电池输入所必须的，也是驱动LED的最灵活方法，支持升压、高边buck或升/降压模式配置。PWM输入提供高达5000:1的LED调光比，ICTRL输入提供MAX25612附加模拟调光功能。MAX25612也支持FLT故障标识，可指示灯串开路、短路和热关断。MAX25612具有内置扩频调制，用于提高电磁兼容性能。MAX25612采用节省空间(4mm × 4mm)、20引脚侧面防潮TQFN封装或20引脚TSSOP封装，工作在-40°C至+125°C汽车级温度范围。
应用
- 汽车外部照明
- 商业、工业和建筑照明
- 日间行车灯(DRL)
- 雾灯和自适应前灯组
- 远光灯/近光灯/信号灯/示宽灯
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX25612ATP/VY+ | 20-LFCSP_SS-4X4X0.75 | ||
| MAX25612ATP/VY+T | 20-LFCSP_SS-4X4X0.75 | ||
| MAX25612AUP/V+ | 20-TSSOP_4.4-4.4_MM | ||
| MAX25612AUP/V+T | 20-TSSOP_4.4-4.4_MM |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
7月 25, 2022 - 2237 ASSEMBLY |
||
| MAX25612AUP/V+ | 量产 | |
这是最新版本的数据手册
