MAX25410

车载USB电源供电端口保护器

更多 showmore-icon

业界首款车载USB电源供电高压保护器,具有高达24V过压保护

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • USB Type-C CC1/CC2保护开关
  • 集成550mΩ VCONN FET,具有250mA过流保护
  • USB 2.0 D+/D-保护开关,1GHz带宽
  • 24V CC和USB 2.0,保护短路至VBUS
  • 自动故障检测和恢复,具有行业兼容的复位定时
  • 集成Apple和Samsung专用充电器匹配电阻
    • 支持USB BC1.2 CDP和DCP模式
    • 支持中国YD/T 1591-2009标准
    • 兼容USB OTG技术规范和Apple CarPlay
  • 高ESD保护(HVD+/HVD-、HVCC1/HVCC2)
    • ±2kV人体模式
    • ±15kV ISO 10605气隙放电
    • ±8kV ISO 10605接触放电
    • ±15kV IEC 61000-4-2气隙放电
    • ±8kV IEC 61000-4-2接触放电
  • 4mm x 4mm、16引脚TQFN-EP封装
  • -40°C至+105°C工作温度范围
  • AEC-Q100和AEC-Q006认证
更多细节
show more Icon

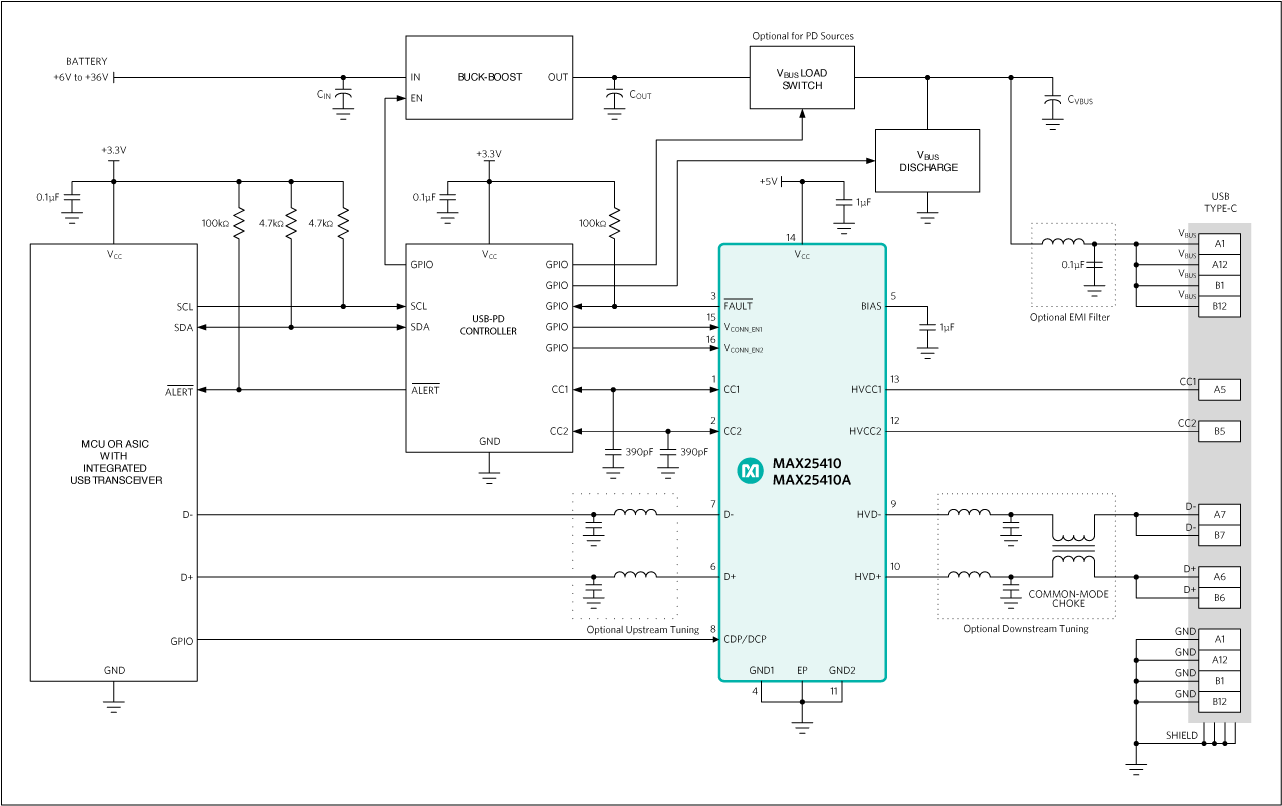

MAX25410为基于车载USB电源供电(USB-PD)的Type-C保护方案,适用于车载无线电、导航、互联及USB集线器/多媒体模块应用。器件提供单片式车载USB-PD保护方案,用于保护USB Type-C连接器上的CC1、CC2、D+和D-信号。MAX25410也提供VCONN开关,具有先进的故障管理能力,无需专用电源供电。

器件的保护特性包括±15kV IEC 61000-4-2、ISO 10605 ESD,以及HVCC1、HVCC2、HVD+和HVD-引脚短路至VBUS (24V)引脚保护。器件还集成了BC1.2充电检测CDP、DCP或直通(SDP)模式,支持Apple® 2.4A、Samsung® 2A和China YD/T 1591-2009充电模拟。

MAX25410采用小尺寸、4mm x 4mm、16引脚、TQFN封装,要求极少外部元件。

应用

  • 车载多媒体盒子应用
  • 车载无线电与导航
  • 汽车USB集线器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX25410AGTE/V+
  • HTML
  • HTML
MAX25410AGTE/V+T
  • HTML
  • HTML
MAX25410AGTEA/V+
  • HTML
  • HTML
MAX25410AGTEA/V+T
  • HTML
  • HTML
MAX25410BGTE/V+
  • HTML
  • HTML
MAX25410BGTE/V+T
  • HTML
  • HTML
MAX25410BGTEA/V+
  • HTML
  • HTML
MAX25410BGTEA/V+T
  • HTML
  • HTML
MAX25410GTE/V+
  • HTML
  • HTML
MAX25410GTE/V+T
  • HTML
  • HTML
MAX25410GTEA/V+
  • HTML
  • HTML
MAX25410GTEA/V+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX25410BEVKIT

MAX25410 评估套件

zoom

MAX25410BEVKIT

MAX25410 评估套件

MAX25410 评估套件

特性和优点

  • USB Type-C CC1/CC2保护开关
  • USB 2.0 D+/D-保护开关,1GHz带宽
  • 24V CC和USB 2.0,短路至VBUS保护
  • 自动故障检测和恢复,具有行业兼容的复位定时
  • 集成BC1.2、Apple和Samsung充电枚举
    • 支持BC1.2 CDP和DCP模式
    • Apple 2.4A、1.0A
    • Samsung 2.0A
    • 兼容中国充电规范YD/T 1591-2009
    • 兼容USB OTG技术规范和Apple CarPlay
  • 高ESD保护(HVD+/HVD-、HVCC1/HVCC2)
    • ±2kV人体模式
    • ±15kV ISO 10605气隙放电
    • ±8kV ISO 10605接触放电
    • ±15kV IEC 61000-4-2气隙放电
    • ±8kV IEC 61000-4-2接触放电
  • 经过验证的PCB布局

产品详情

MAX25410B评估板(EV kit)用于演示Maxim的车载USB-PD端口保护器,器件具有主机充电适配器枚举、系统级ESD保护、VBUS短路保护,以及电池短路保护。

评估板设计使其可插入到任意USB 2.0 Type-C端口,提供一个全新的、完全受保护的Type-C端口。评估板仅需一个外部电源供电。无论输入电源是否接通,始终提供端口保护。

MAX25410B可用于保护任何USB 2.0接口和USB-PD控制器。此外,MAX25410B自动故障恢复功能提供无缝过渡,改善用户体验。 MAX25410B也集成了主机充电器端口电流检测,满足USB-IF BC1.2电池充电规范,支持Apple® iPod/iPhone/iPad和Samsung® 2.0A和中国电信行业标准YD/T 1591-2009的充电枚举。

评估板已安装MMAX25410BGTE/V+ (具有自动CDP和自动DCP/Apple 2.4A主机充电器枚举)。只需更换评估板上的IC,即可评估其他版本器件。

应用

  • 车载多媒体盒子应用
  • 车载无线电与导航
  • 汽车USB集线器

MAX25410EVKIT

MAX25410 评估套件

zoom

MAX25410EVKIT

MAX25410 评估套件

MAX25410 评估套件

特性和优点

  • USB Type-C CC1/CC2保护开关
  • 集成550mΩ VCONN FET,具有250mA过流保护
  • USB 2.0 D+/D-保护开关,1GHz带宽
  • 24V CC和USB 2.0保护短路至VBUS
  • 自动故障检测和恢复,具有行业兼容的复位定时
  • 集成BC1.2、Apple和Samsung充电模拟
    • 支持BC1.2 CDP和DCP模式
    • Apple 2.4A、1.0A
    • Samsung 2.0A
    • 中国充电规范YD/T 1591-2009
    • 兼容USB OTG技术规范和Apple CarPlay
  • 高ESD保护(HVD+/HVD-、HVCC1/HVCC2)
    • ±2kV人体模式
    • ±15kV ISO 10605气隙放电
    • ±8kV ISO 10605接触放电
    • ±15kV IEC 61000-4-2气隙放电
    • ±8kV IEC 61000-4-2接触放电
  • 经过验证的PCB布局

产品详情

MAX25410评估套件(EV kit)用于演示Maxim的车载USB-PD端口保护器,器件集成VCONN开关、主机充电器适配器仿真、系统级ESD、短路至VBUS保护,以及短路至电池保护。

评估套件的设计使其可插入到任意USB 2.0 Type-C端口,有效提供新型完全保护的Type-C端口。评估套件仅需一个外部电源即可工作。无论输入电源是否接通,始终提供保护。

MAX25410可用于保护任何USB 2.0接口和USB-PD控制器,并且提供Type-C兼容1W VCONN 开关为E-marked电缆供电。只需将VCONN 使能输入引脚连接到USBPD控制器,即可在给定系统中评估MAX25410。此外,MAX25410自动故障恢复提供了非常好的用户体验。

MAX25410还带有集成的主机充电器端口检测电路,满足USB-IF BC1.2电池充电规范,具有Apple® iPod/iPhone/iPad和Samsung® 2.0A和中国电信行业标准YD/T 1591-2009充电模拟。

评估套件已安装MAX25410AGTE/V+ (具有低电平有效VCONN 使能、自动CDP和自动DCP/Apple 2.4A主机充电器模拟模式)。只需更换评估套件上的IC,即可使用其他版本。

应用

  • 车载多媒体盒子应用
  • 车载无线电与导航
  • 汽车USB集线器
