MAX2121B

带有基带滤波器的L波段调谐器

利用可编程40MHz至124MHz IF滤波器简化设计

Viewing:

概述

完整接收器节省成本和空间
- 集成低相位噪声VCO-97dBc/Hz @ 10kHz
- 集成14位N分频合成器
- 地址引脚支持多调谐器应用
低功耗降低成本
- 495mW功耗
- 10mW待机模式功耗
高动态范围，无需外部LNA和/或衰减器
- -75dBm至0dBm输入功率
- 8dB噪声系数
集成LP滤波器简化设计
- 可编程带宽：40MHz至124MHz
差分I/Q接口最大程度降低EMI
- 1V_P-P满幅输出
串口和小型封装减小尺寸
- 5mm x 5mm、28引脚TQFN封装
- I²C 2线串口

MAX2121B低成本、直接转换调谐器IC设计用于卫星机顶盒和VSAT应用。

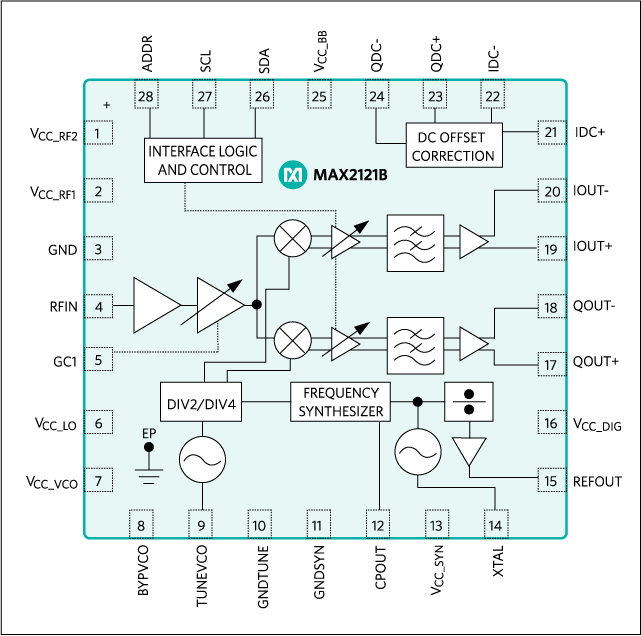

器件利用I/Q下变频器将卫星信号直接从LNB转换至基带。工作频率范围为925MHz至2250MHz。

器件包括LNA和射频可变增益放大器、I和Q下变频混频器，以及数字控制基带滤波器(40MHz至124MHz)和可变增益放大器。同时，射频和基带可变增益放大器提供超过80dB的增益控制范围。

器件包括完整的VCO以及完善的N分频合成器。此外，提供片上晶振以及缓冲输出，用于驱动附加调谐器和解调器。通过2线串口进行合成器编程和器件配置。IC具有VCO自动选择(VAS)功能，自动选择正确的VCO。对于多调谐器应用，器件可配置为两个2线接口地址之一。器件具有低功耗待机模式，所以在关断信号通路时可使基准振荡器、数字接口及缓冲器电路保持工作状态，提供了单调谐器和多调谐器应用中降低功耗的途径。

器件是目前可用的最先进的宽带/VSAT DBS调谐器。低噪声系数省去了外部LNA为组成完备的宽带微型调谐器DVB-S2射频前端方案，需要少量的无源元件。调谐器采用极小尺寸、5mm x 5mm、28引脚TQFN封装。

应用

DBS调谐器
导航系统
卫星机顶盒
VSAT

参考资料

数据手册 1

MAX2121B: L-Band Tuner with Programmable Baseband Filter Data Sheet (Rev.1) 10/05/2016

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
RF模拟接收器 2
MAX2112	不推荐用于新设计	完备的直接变频调谐器，用于DVB-S2系统
MAX2769	量产	通用的GPS接收器

评估套件

MAX2121B评估板

立即购买更多内容

特性和优点

很容易评估MAX2121B
50Ω射频输入SMA连接器
50Ω基带输出BNC连接器
3.3V ±5%单电源
I²C 2线串口
包括全部关键外围元件
经过验证的PCB布局
完全安装并经过测试
PC控制软件(可从以下地址下载：www.maximintegrated.com/evkitsoftware)

产品详情

MAX2121B评估板(EV kit)简化IC直接转换调谐器的测试与评估。评估板出厂时已完全安装并经过测试。评估板包括50Ω SMA和BNC连接器，用于输入和输出，允许在测试台上快速、方便地进行评估。本文档提供评估器件所需的设备清单、用于验证功能的简单测试步骤、评估板电路说明、电路原理图、评估板的元件清单，以及PCB每层的图片。
