MAX2112

完备的直接变频调谐器,用于DVB-S2系统

更多 showmore-icon

3.3V卫星调谐器,提供DVB-S2所要求的性能,仅消耗330mW功率

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 5
特性
  • 925MHz至2175MHz频率范围
  • 单片VCO
    • 低相位噪声:10kHz下-97dBc/Hz
    • 无需校准
  • 宽动态范围:-75dBm至0dBm
  • 集成带宽可调的低通滤波器:4MHz至40MHz
  • 单电源+3.3V ±5%供电
  • 低功耗待机模式
  • 用于多调谐器设计的2线地址
  • 差分I/Q接口
  • I²C 2线串行接口
  • 极小的28引脚TQFN封装
更多细节
show more Icon

MAX2112低成本、直接变频调谐器IC专为卫星机顶盒和VSAT应用设计。该IC适用于8PSK和数字视频广播(DVB-S2)设备。

MAX2112使用宽带I/Q下变频器直接将卫星信号从LNB变频至基带,工作频率范围可扩展到925MHz至2175MHz。

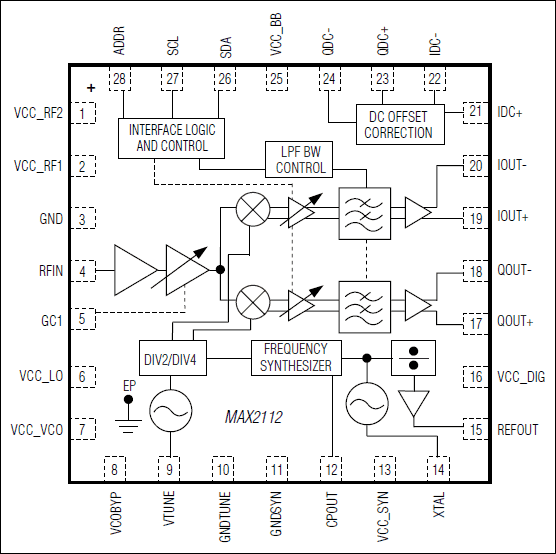

器件包含LNA和RF可变增益放大器、I和Q下变频混频器、具有可编程截止频率的基带低通滤波器和数字控制可变增益基带放大器。RF和可变增益基带放大器相结合,可提供大于80dB的增益控制范围。该IC兼容于所有DVB-S2解调器。

MAX2112在单芯片内集成了VCO以及完整的分数N分频频率合成器。另外,片内晶体振荡器提供缓冲输出,用于驱动额外的调谐器和解调器。通过2线串行接口完成合成器的编程和器件配置。该IC提供VCO自动选择(VAS)功能,自动选择适当的VCO。在多调谐器应用中,器件可以配置成两个2线接口地址的其中之一。低功耗待机模式下关断信号通路,参考时钟振荡器、数字接口和缓冲器则保持工作,为单调谐器和多调谐器应用提供有效的低功耗操作。

MAX2112是目前最先进的DBS调谐器,低噪声系数省去了外部LNA,仅需少量无源元件即可组建完整的DVB-S2前端方案。调谐器提供微小的28引脚薄型QFN封装。

应用

  • DirecTV和碟形网络DBS
  • DVB-S2
  • VSAT
产品模型 5

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX2112CTI+
  • HTML
  • HTML
MAX2112CTI+T
  • HTML
  • HTML
MAX2112ETI+
  • HTML
  • HTML
MAX2112ETI+T
  • HTML
  • HTML
MAX2112ETI/GG8
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 14, 2023

- 2275A

WAFER FAB

MAX2112CTI+

量产

MAX2112CTI+T

量产

MAX2112ETI+

量产

MAX2112ETI+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 14, 2023

- 2275A

arrow down

WAFER FAB

MAX2112CTI+

量产

MAX2112CTI+T

量产

MAX2112ETI+

量产

MAX2112ETI+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX2112EVKIT

MAX2112评估板

zoom

MAX2112EVKIT

MAX2112评估板

MAX2112评估板

特性和优点

  • 简易评估MAX2112
  • 50Ω的RF输入SMA连接器
  • 50Ω基带输出BNC连接器
  • 3.3V ±5%单电源供电
  • I²C 2线串行接口
  • 包含所有必需的外围元器件
  • 经过完全安装和测试
  • PC控制软件(在china.maximintegrated.com/evkitsoftware提供)

产品详情

MAX2112评估板(EV kit)简化了MAX2112直接变频调谐器的评估。评估板在工厂经过完全安装与测试。评估板的输入输出包含标准的50Ω SMA和BNC连接器,允许在测试台上快速简易的评估。

本文档提供评估器件所需的测试设备清单、简洁明了的功能验证过程、评估板说明、电路原理图、评估板材料清单以及印刷电路板(PCB)的各层布线图。

应用

  • DirecTV和碟形网络DBS
  • DVB-S2
  • VSAT
