MAX2112/MAX2120卫星调谐器扩展性能

引言

本应用笔记给出了在对应的RF和基带增益控制范围内，MAX2112/MAX2120的典型电压增益、P_1dB、噪声系数(NF)和载噪比(CNR)测试数据。这些数据有助于合理调试RF和基带增益并优化卫星接收系统的动态范围。为避免调谐器在接收强信号时产生饱和，通常需要较高的P_1dB值。接收弱信号时则需要较低的NF值。对整体指标进行适当的折衷可以优化其动态范围。

工作原理

MAX2112/MAX2120直接变频调谐器IC适用于卫星机顶盒和VSAT。这些IC可用于QPSK、数字电视广播(DVB-S)、DSS和免费接收应用。

MAX2112/MAX2120通过一个宽带I/Q下变频器将LNB的卫星信号变频到基带信号，变频范围为925MHz至2175MHz。

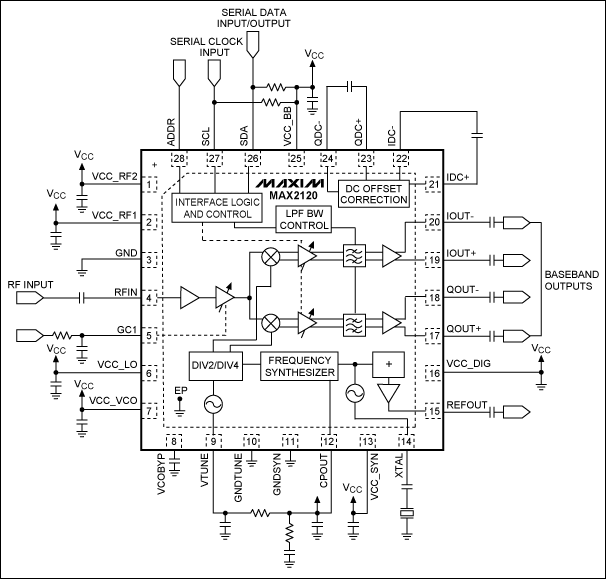

图1给出了该芯片的典型工作电路。引脚4为RF输入，引脚17至20为差分基带输出。在引脚5加载RF增益控制电压(GC1)，该电压通常采用经过滤波后的解调器IC的输出PWM信号。在一个闭环系统中，滤波后的PWM输出能够保持器件的I/Q输出为一个固定幅度信号(通常为1V_P-P)。基带增益通过可编程代码控制(GC2)，通常为GC2选择经过优化的数值并在特定的接收系统中保持固定。

图1. 典型工作电路

电压增益

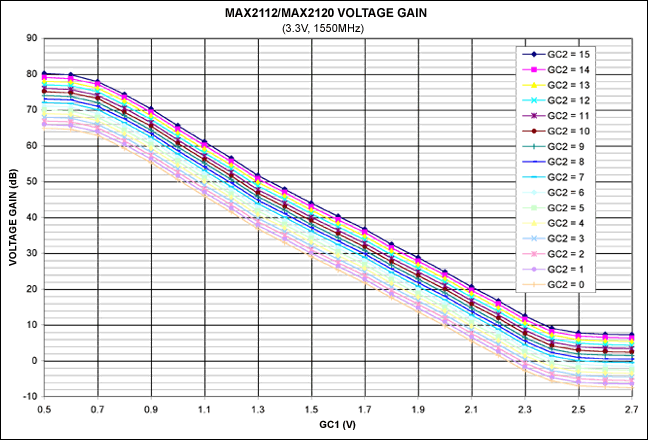

图2. 电压增益与GC1电压的关系

图2所示GC1控制电压可提供72dB的RF增益调节范围。基带增益控制代码(GC2)可提供约为15dB的进一步调节，图3和图4给出了更详细的数据。

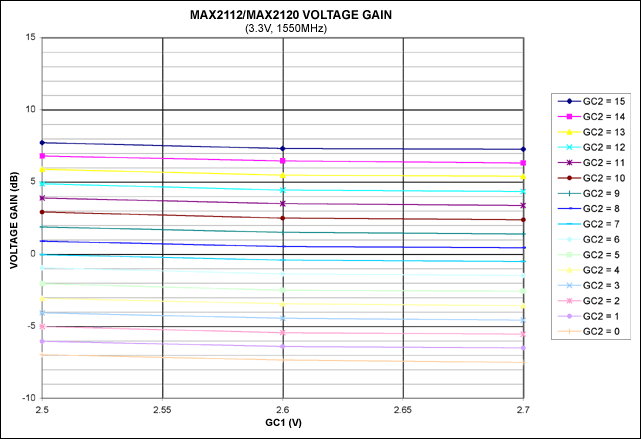

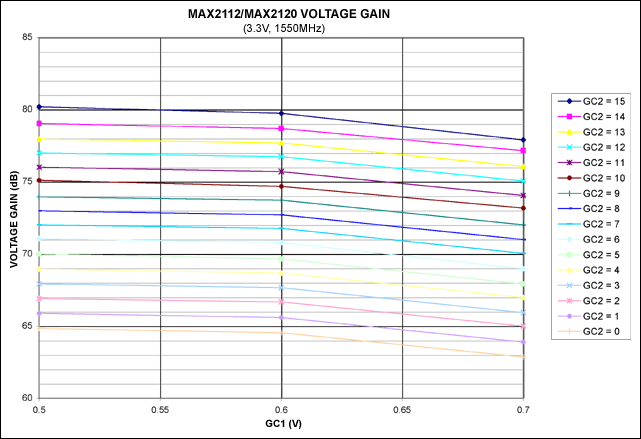

图3. 电压增益与GC1电压(可变量程)的关系

图4. 电压增益与GC1电压(可变量程)的关系

输入P_1dB

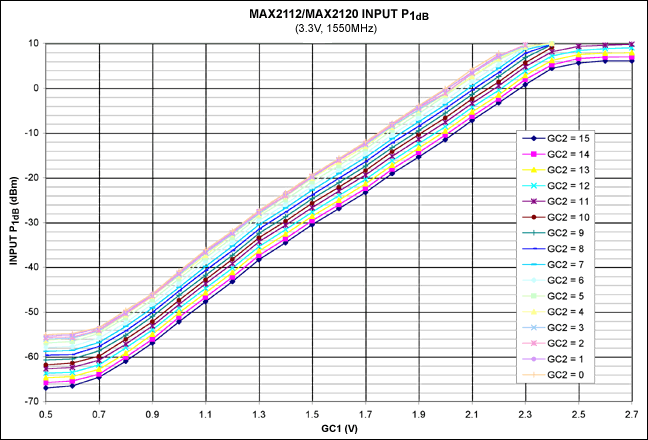

图5. 输入P_1dB与GC1电压的关系

图5给出了由RF增益控制电压GC1决定的P_1dB，与预期结果相同。GC2 = 8时，P_1dB的范围为-60dBm到+10dBm，取决于GC1的设置。通过选择特定的GC2可为P_1dB提供进一步的10dB调节范围，图6和图7给出了更详细的数据。

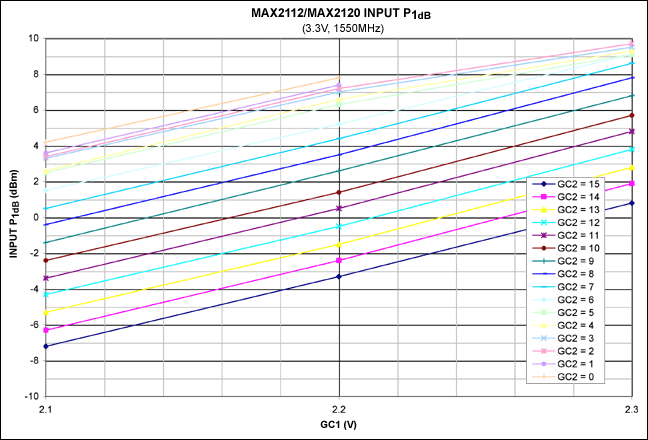

图6. 输入P_1dB与GC1电压(可变量程)的关系

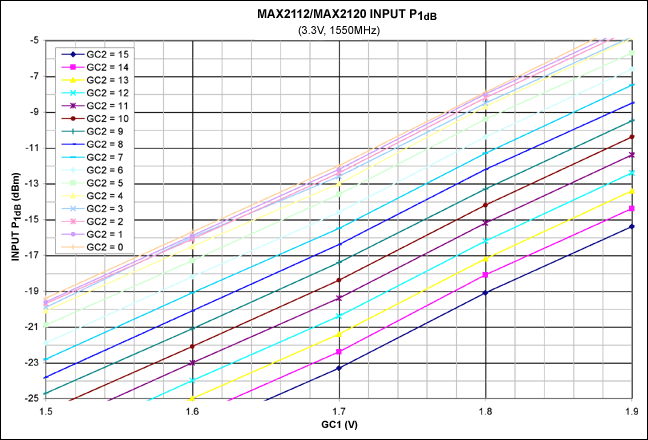

图7. 输入P_1dB与GC1电压(可变量程)的关系

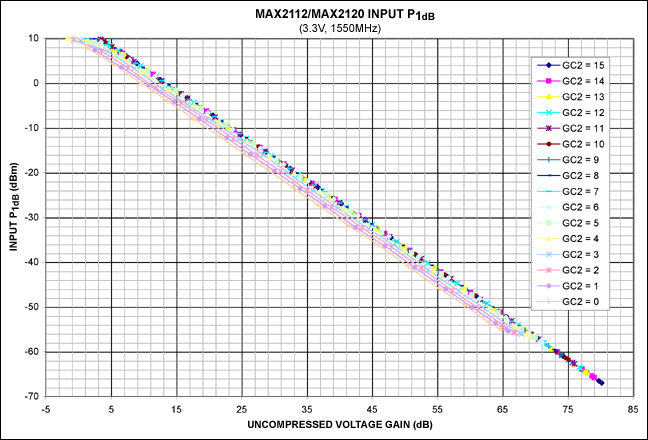

图8. 输入P_1dB与电压增益(量程不变)的关系

从图8可以看出：在指定电压增益、GC2在4到15范围之间时，P_1dB的变化非常小。

噪声系数

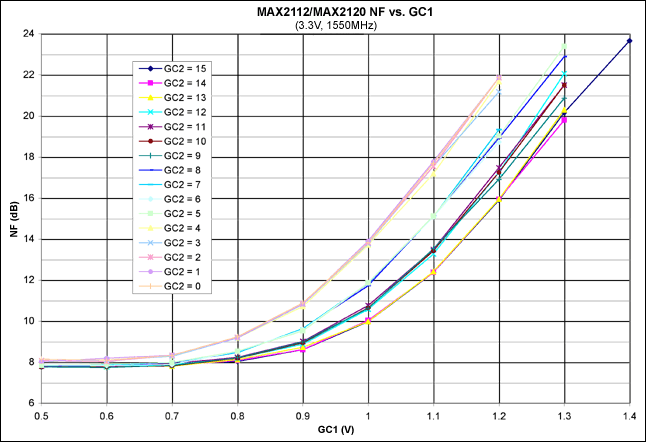

图9. NF与GC1电压的关系

图9绘出了NF随GC1电压的增加(降低RF增益)而增加的情况，注意：图中给出了四组对应用GC2的曲线。

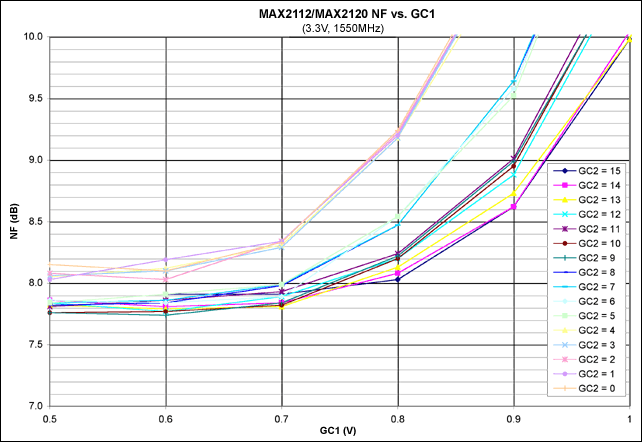

图10. NF与GC1电压(可变量程)的关系

在最大RF增益(GC1 = 0.5V)，GC2代码为5至15之间时，图10所示NF的变化非常小，仅为0.1dB。

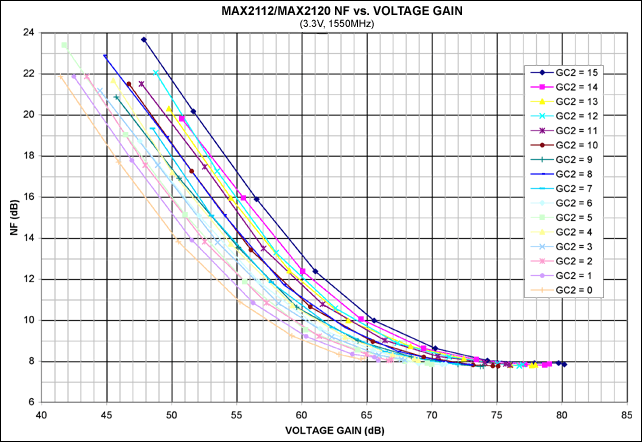

图11. NF与电压增益的关系

从图11可以看出，随着电压增益的降低，NF会增大。

载噪比

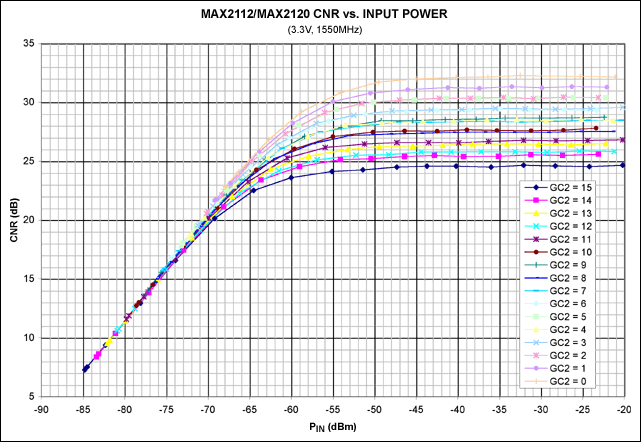

图12. CNR与输入功率的关系

图12所示为不同输入功率下的CNR，对每个输入功率和GC2组合，GC1电压能够将调谐器的差分基带输出调整到规定的信号电平(1V_P-P)，图13给出了更详细的数据。

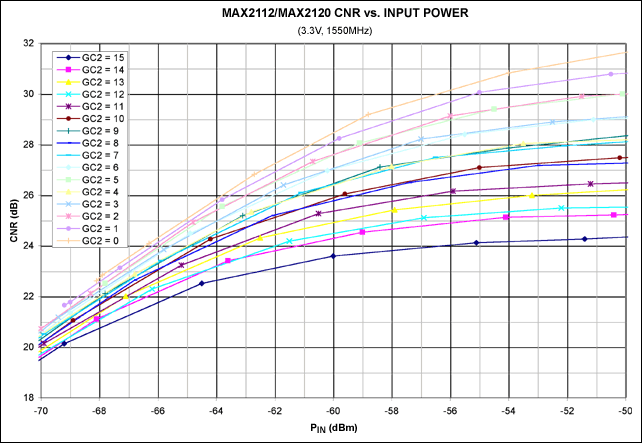

图13. CNR与输入功率(可变量程)的关系

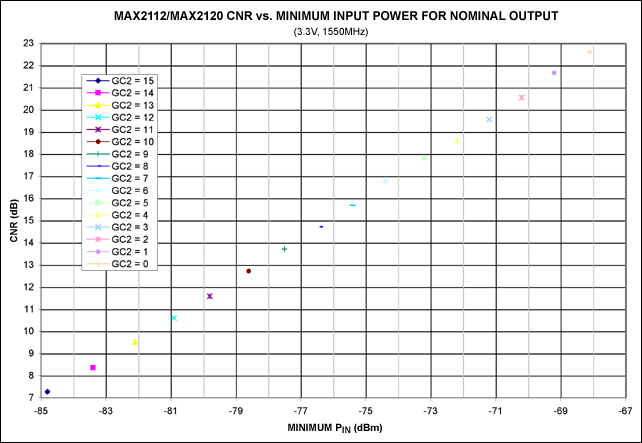

图14. CNR与最小输入功率(P_IN)的关系

图14给出了可提供额定1V_P-P输出的最小P_IN。这些数据是在最大增益下测得的。为解决不同器件之间的差异问题，建议在这些典型值上为P_IN增加3dB的裕量。与之对应的GC2代码从所要求的最小P_IN点每次增加3dB，如图14所示。

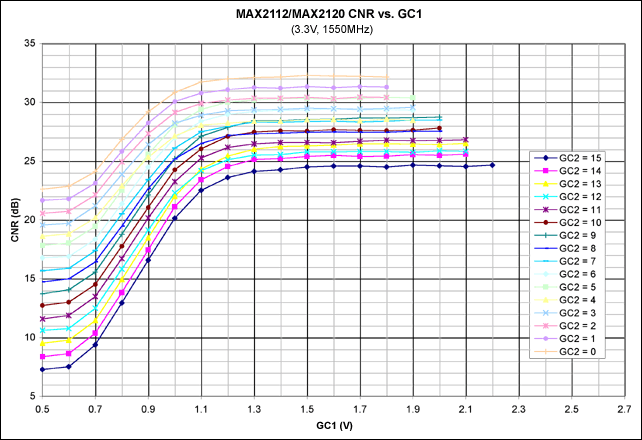

图15. CNR与GC1的关系

在最大RF增益(GC1 = 0.5V)时，从图15可以看出：GC2编码从15变化到0时，对应的CNR从7.3dB变化到22.6dB。

结论

本文提供的典型测试数据可以方便地调试MAX2112/MAX2120的前端和后端增益控制。
