MAX2120

量产

完备的直接变频调谐器，用于DVB-S和免费广播系统

3.3V卫星调谐器，具有低噪声系数、高线性度，仅耗电330mW

数据手册 (Rev. 2)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 925MHz至2175MHz频率范围
  • 单片VCO：无需校准
  • -75dBm至0dBm高动态范围
  • 4MHz至40MHz集成可变带宽低通滤波器
  • 单电源+3.3V ±5%
  • 低功耗待机模式
  • 用于多调谐器应用的多个2线地址
  • 差分I/Q接口
  • I²C 2线串行接口
  • 极小的28引脚薄型QFN封装

MAX2120低成本、直接变频调谐器IC为卫星机顶盒和VSAT应用而设计。该IC适用于QPSK、数字视频广播(DVB-S)、DSS和免付费应用。

MAX2120使用宽带I/Q下变频器直接将卫星信号从LNB变频至基带。工作频率范围扩展到925MHz至2175MHz。

器件包含LNA和RF可变增益放大器、I和Q下变频混频器、具有可编程截止频率控制的基带低通滤波器和数字控制可变增益基带放大器。RF和可变增益基带放大器配合，可提供大于80dB的增益控制范围。该IC可真正兼容所有QPSK下变频器。

MAX2120包含完整的单片集成VCO以及完整的频率合成器。另外，片内晶体振荡器提供缓冲输出，用于驱动额外的调谐器和下变频器。通过2线串行接口完成合成器的编程和器件配置。该IC提供VCO自动选择(VAS)功能以自动选择适当的VCO。在多调谐器应用中，器件可以配置为两个2线接口地址中的一个。提供低功耗待机模式关断信号通路，而参考振荡器、数字接口和缓冲器电路保持工作，为单和多调谐器应用提供降低功耗的方法。

MAX2120是目前最先进的DBS调谐器。低噪声系数省去了外部LNA。组建完整的DVB、DBS或VSAT RF前端解决方案仅需少量无源器件。调谐器提供非常小的28引脚薄型QFN封装。

应用

  • DirecTV和碟形网络DBS
  • DVB-S
  • 免费广播系统
  • 双向卫星通信系统
  • VSAT
MAX2120
完备的直接变频调谐器，用于DVB-S和免费广播系统

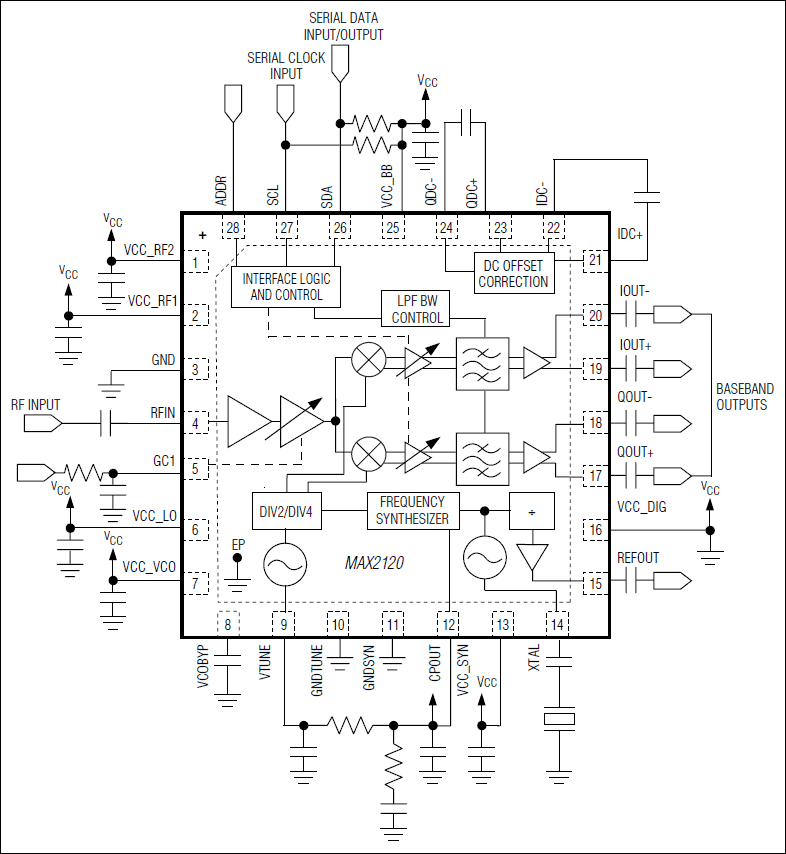

MAX2120：典型工作电路
