概览

优势和特点

  • 无失真、高速信号
    • 双SPDT
    • 信号范围:0V至5V
    • RON:4Ω (典型值)
    • 600MHz带宽
  • 灵活的系统设计
    • 独立控制每条开关通路
    • 低电平有效EN,节省电流
    • 低电平有效FLAG表示故障事件
    • 12焊球、WLP封装(1.23mm x 1.63mm)
    • -40°C至+85°C工作温度范围
  • 可靠性和安全性
    • 高达+20.5V的正向过压保护
    • 热插拔

产品详情

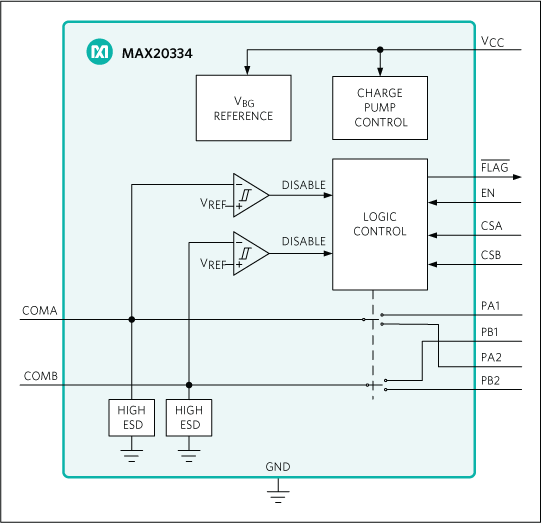

MAX20334为2 x SPDT开关,带有过压保护,旨在用于便携式设备。在高压充电方案中,如果数据线路短路至高压VBUS ,会造成充电器错误检测或永久损坏便携式设备。MAX20334设计用于保护下行数据线路,使其免受高压短路或浪涌事件的影响。

器件具备便携式电子设备中高性能开关应用所需的低导通电容(CON)和低导通电阻(RON)。MAX20334具有内部正向过压、负向过压和浪涌保护。器件支持低速/全速/高速USB信号,工作在2.7V至5.5V电源电压。

MAX20334采用12焊球(1.23mm x 1.63mm)晶圆级封装(WLP),工作在-40°C至+85°C扩展级温度范围。

应用

  • 平板设备
  • 智能电话
  • 平板电脑

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
